GA-8IG1000MK(rev. 2.0) Motherboard
English
Z

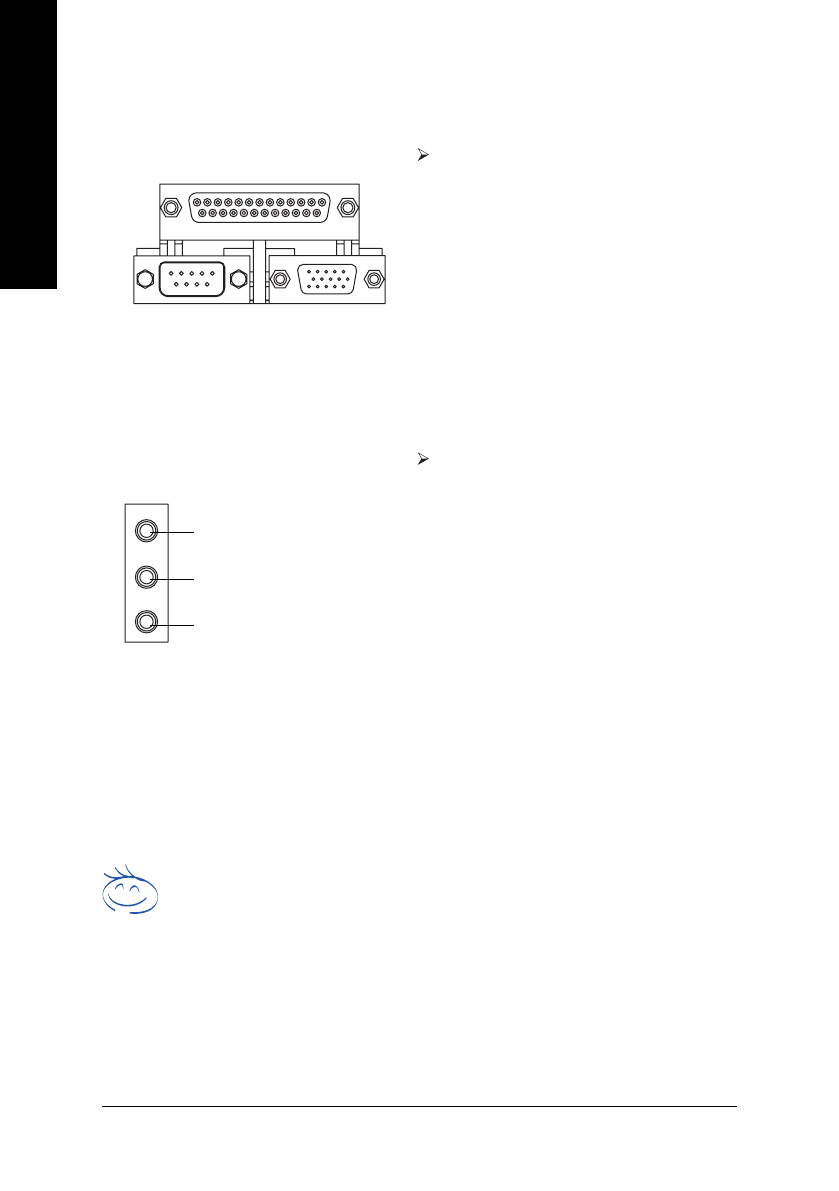

Parallel Port, Serial Port and VGA port (LPT / COMA / VGA)
This connector supports 1 standard COM port ,
1 Parallel port and 1 VGA port. Device like printer
can be connected to Parallel port; mouse and
modem etc. can be connected to Serial ports.
Parallel Port
(25 pin Female)
Line In (Rear Speaker)
MIC In (Center and Subwoofer)
Line Out (Front Speaker)
\
Audio Connectors
After install onboard audio driver, you may
connect speaker to Line Out jack, microphone to
MIC In jack. Device like CD-ROM,walkman etc.
can be connected to Line-In jack.
Please note:
You are able to use 2-/4-/6-channel audio feature
by S/W selection.
If you want to enable 6-channel function, you
have 2 choose for hardware connection.
Method1:
Connect "Front Speaker" to "Line Out"
Connect "Rear Speaker" to "Line In"
Connect "Center and Subwoofer" to "MIC Out ".
Method2:
You can refer to page 28, and contact your
nearest dealer for optional SUR_CEN cable.
If you want the detail information for 2-/4-/6-channel audio setup
installation, please refer to page 67.
COMA
VGA
Serial Port
(9 pin Male)
VGA Port
(15 pin Female)
