- 29 -
Hardware Installation Process
English

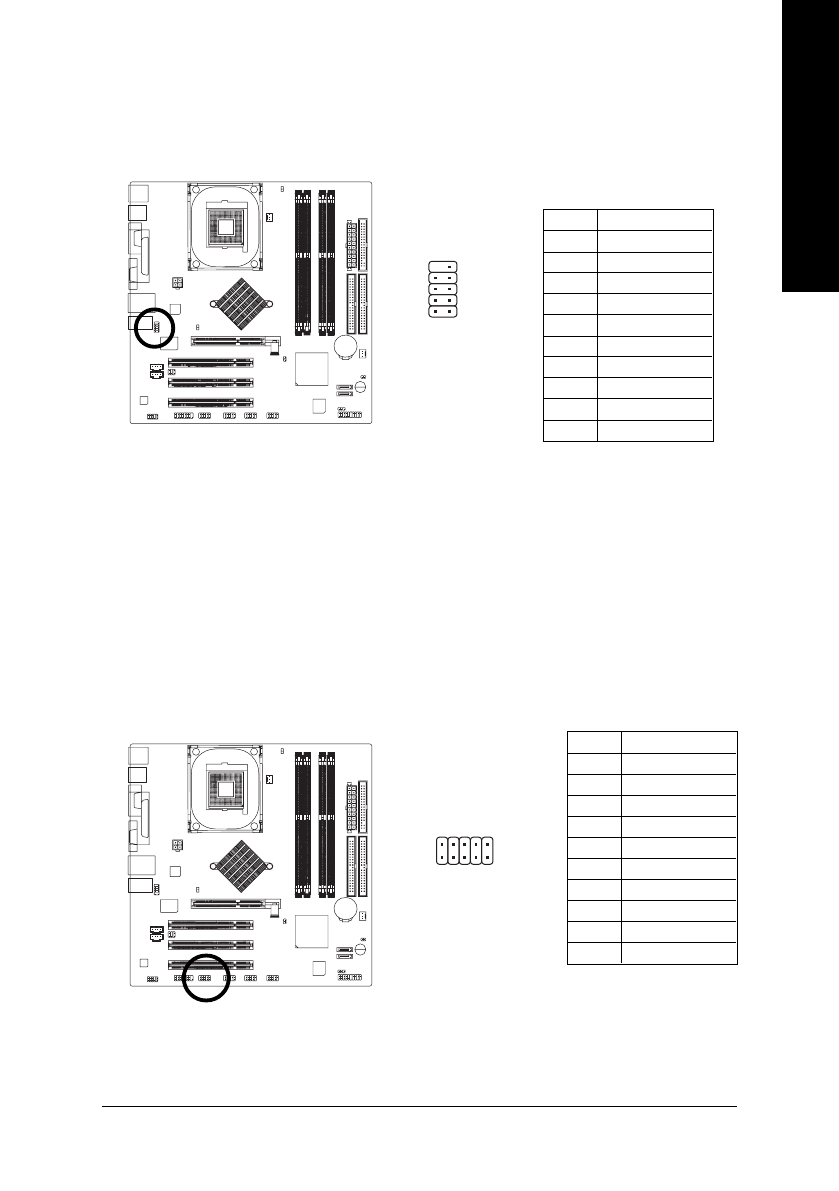

18) COMB (COM B Connector)
Be careful with the polarity of the COMB connector. Check the pin assignment while you connect
the COMB cable. Please contact your nearest dealer for optional COMB cable.
Pin No.
Definition
1
NDCDB-
2
NSINB
3
NSOUTB
4
NDTRB-
5
GND
6
NDSRB-
7
NRTSB-
8
NCTSB-
9
NRIB-
10
No Pin
Pin No.
Definition
1
Power
2
NC
3
IRRX
4
GND
5
IRTX
6
NC
7
CIRRX
8
+5VSB
9
CIRTX
10
NC
19) IR_CIR
Make sure the pin 1 on the IR device is aling with pin one the connector. To enable the IR/CIR
function on the board, you are required to purchase an option IR/CIR module. For detail information
please contact your autherized Gigabyte distributor. To use IR function only, please connect IR
module to Pin1 to Pin5.
1
5
6
10
1
9
2
10
