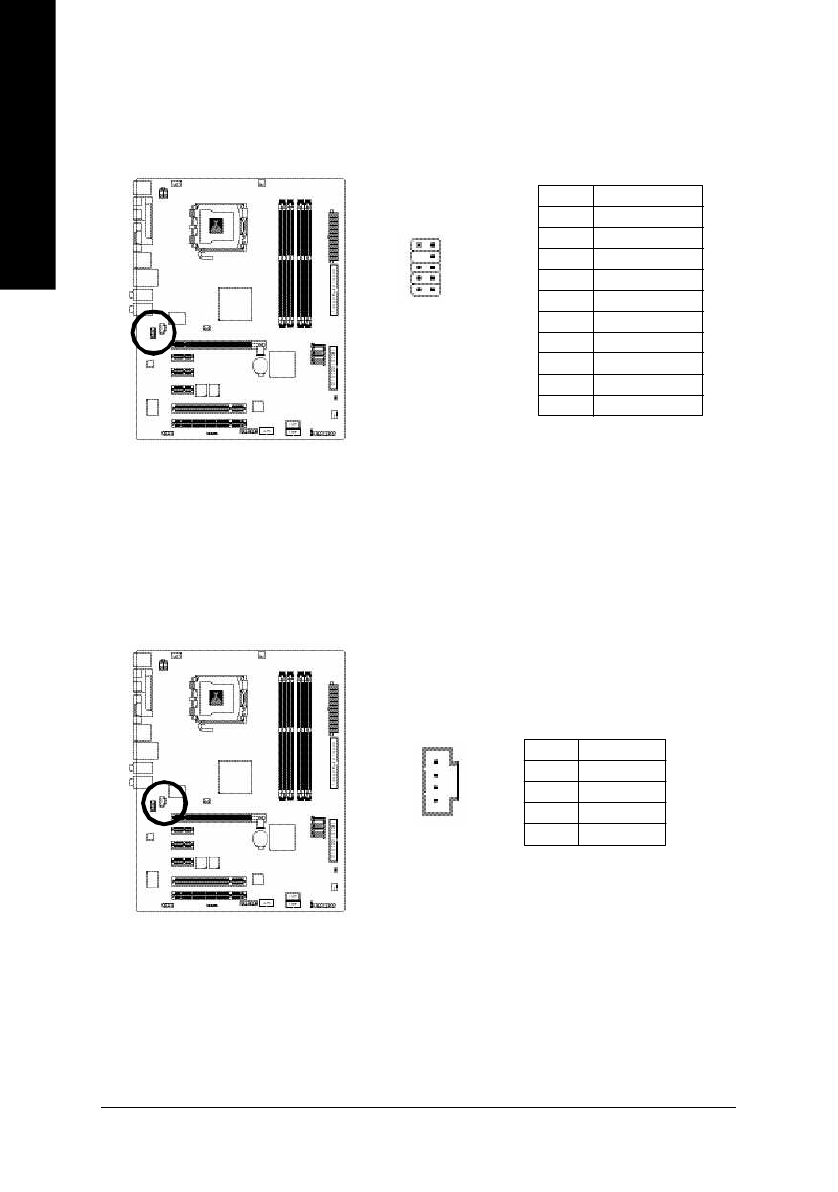

GA-8I915G Pro M otherboard

- 24 -

English

1

13) CD_IN (CD IN, Black)

Connect CD-ROM  or DVD-ROM  audio out to the connector.

Pin No.

Definition

1

CD-L

2

GND

3

GND

4

CD-R

12) AZALIA_FP (Front Aud io Panel Connector)

Please m ake sure the pin assigm ent on the cable is the sam e as the pin assigm ent on the M B header.
To find out if the chassis you are buying support front audio panel connector, please contact your dealer.

1

2

9

1 0

Pin No.

Definition

1

MIC2_L

2

GND

3

MIC2_R

4

-ACZ_DET

5

Line2_R

6

FSENSE1

7

FAUOIO_JD

8

No Pin

9

LINE2_L

10

FSENSE2
