Установка устройств
- 22 -

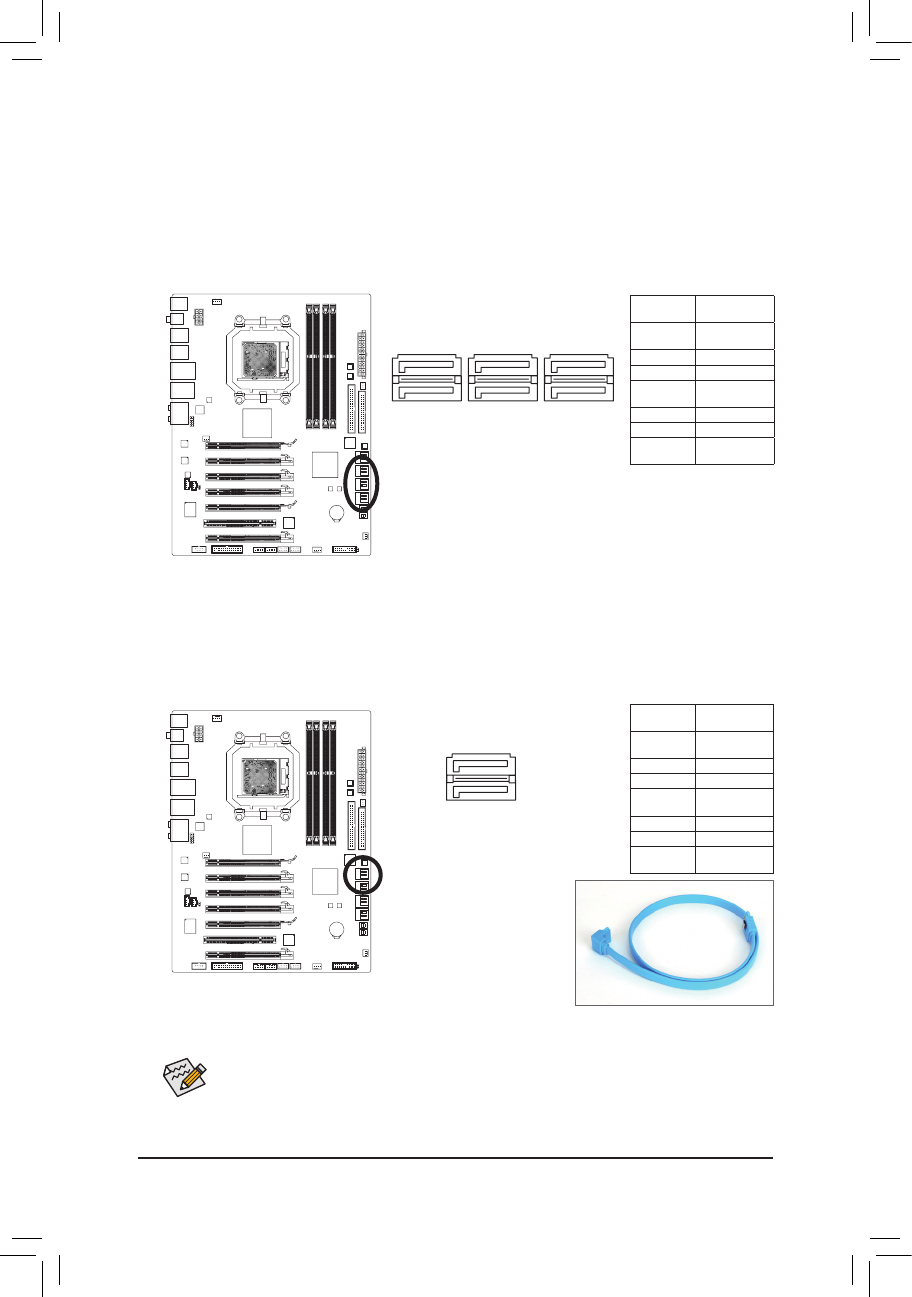

9) SATA3_0/1/2/3/4/5 (Пропускная способность SATA-интерфейса 6 Гбит/с, чипсет
AMD SB850)
Разъем SATA соответствует спецификации SATA 3.0 и совместим со стандартами ревизии 2.0
и 1.0 (SATA 3Gb/s и SATA 1,5Gb/s). Каждый SATA-разъем на плате обеспечивает подключение
одного SATA-устройства. Контроллер чипсета AMD SB850 предоставляет возможность
организовать для дисковой подсистемы RAID-массив уровня 0, 1, 5, 10 и JBOD. Дополнительная
информация о конфигурировании RAID-массива размещена в Главе 5, "Конфигурирование SATA
жестких дисков".
1
1
7
7
SATA3_5
SATA3_3
SATA3_1
SATA3_4
SATA3_2
SATA3_0
7
1
7
1
GSATA2_7
GSATA2_6
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
•
системе установлены более двух дисков, общее их количество должно быть четным.
Для организации RAID-массива уровня 5 потребуется минимум три накопителя, при
•
этом общее количество жестких дисков должно быть нечетным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом
•
общее количество жестких дисков установленных в системе должно быть четным.
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
Нумерация
контактов.
Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
10) GSATA2_6/7 (Пропускная способность SATA-интерфейса 3 Гбит/с, контроллер
GIGABYTE SATA2)
Разъем SATA соответствует спецификации и совместим со стандартами ревизии 2.0 и 1.0 (SATA
3Gb/s и SATA 1,5Gb/s). Каждый SATA-разъем на плате обеспечивает подключение одного SATA-
устройства. Контроллер GIGABYTE SATA2 предоставляет возможность организовать для дисковой
подсистемы массив уровня RAID 0 и RAID 1. Дополнительная информация о конфигурировании
RAID-массива размещена в Главе 5, "Конфигурирование SATA жестких дисков".
Нумерация
контактов.
Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
