Установка устройств
1-8 Установка дополнительной панели SATA разъемов
Прежде чем устанавливать дополнительную панель разъемов SATA, выключите
•
компьютер и отсоедините кабель питания.
Подключите кабель питания и сигнальный кабель SATA к соответствующим разъемам.
•
Дополнительная панель SATA разъемов дает возможность подключать внешние SATA устройства к
задней панели портов ввода/вывода вашего компьютера.

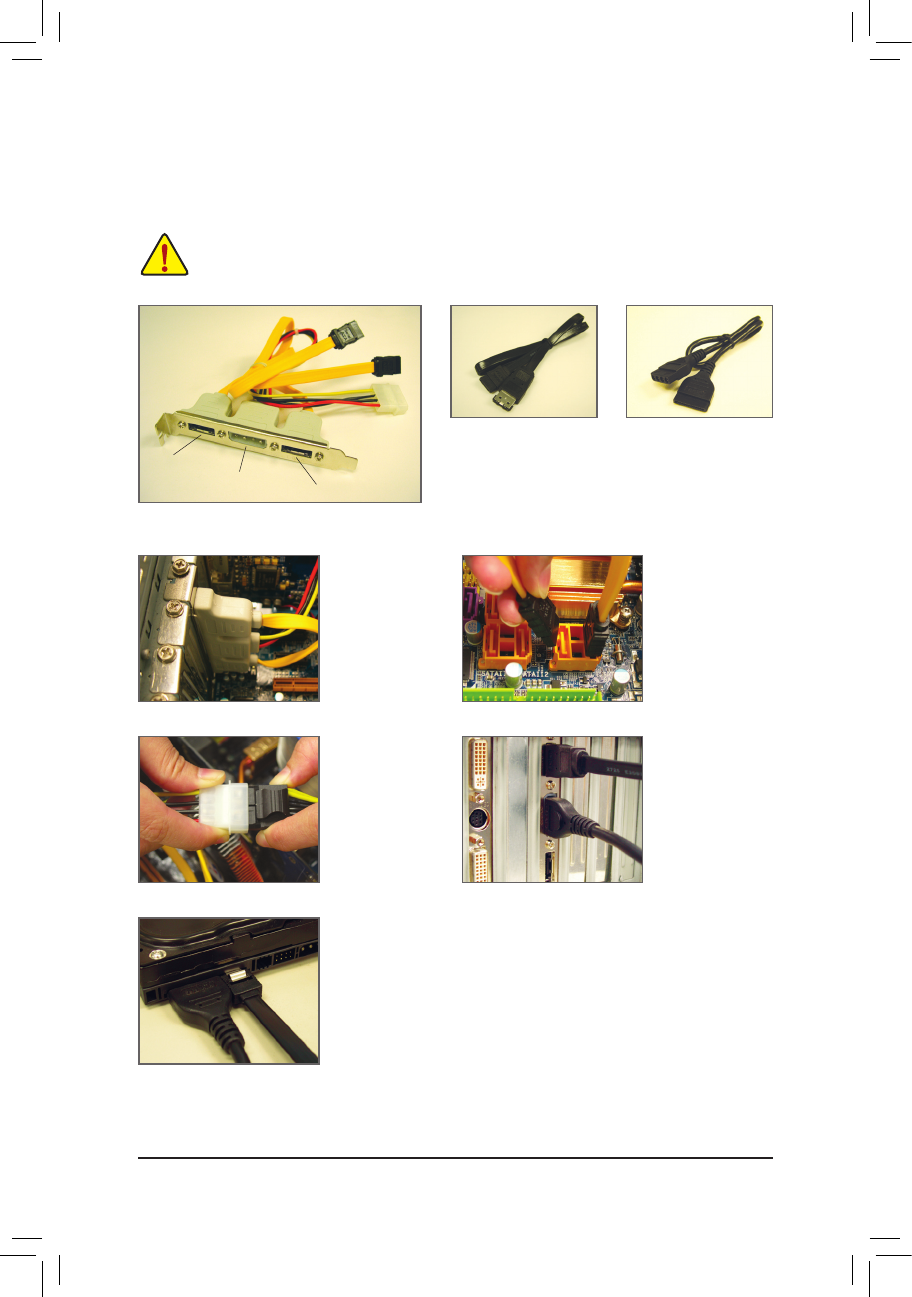

Пошаговая установка задней панели SATA:
Задняя панель SATA включает: собственно панель,
один сигнальный кабель и один кабель питания.
Шаг 1:
Удалите заглушку
на задней стенке
корпусаиз
ближайшего, к
SATA-портам
свободного окна.
Шаг 2:
Подсоедините
интерфейсныйкабель
SATA-панели к
SATA-портам на
системной плате.
Шаг 3:
Подсоедините
кабель питания
панели к блоку
питания.
Шаг 4:
Подсоедините
сигнальный кабель
SATA и кабель
питания внешнего
устройства к
разъемам панели.
Шаг 5:
Подсоедините кабели к внешнему устройству. Внешние SATA устройства
в специальных контейнерах можно подключать с помощью сигнального
кабеля.
Внешний SATA разъем
Разъем питания
Внешний
SATA разъем
SATA панель
Сигнальный кабель
SATA
Кабель питания
