Установка устройств
- 18 -

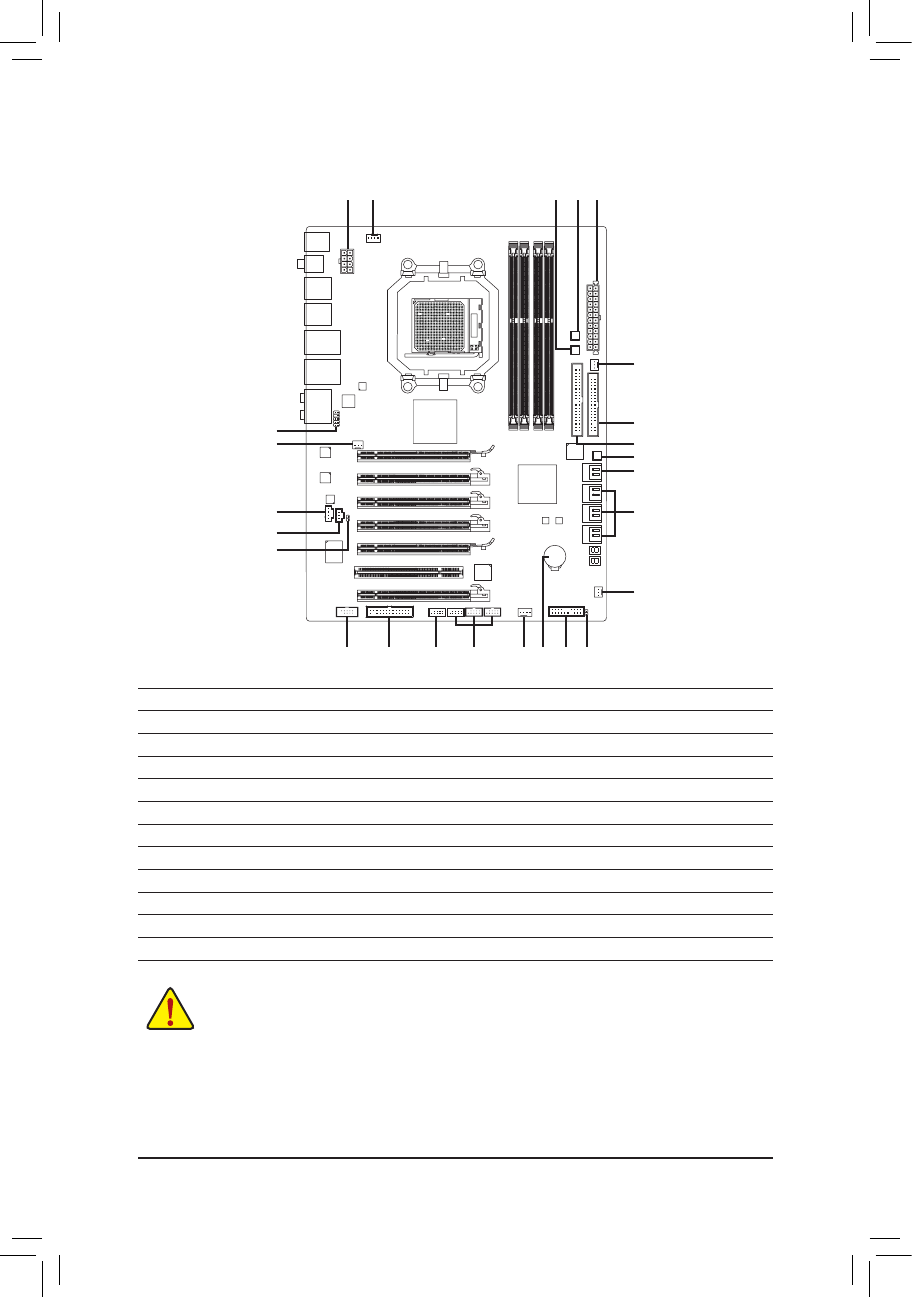

1-10 Внутренние интерфейсные разъемы
1
20
18
16
4
11
9
10
7
5
2
14
19
4
3
8
21
13
15
6
12
24
23
17
22
1)
ATX_12V
13)
CD_IN
2)
ATX
14)
SPDIF_I
3)
CPU_FAN
15)
SPDIF_O
4)
SYS_FAN1/SYS_FAN2
16)
F_USB1/F_USB2/F_USB3
5)
PWR_FAN
17)
F_1394
6)
NB_FAN
18)
LPT
7)
FDD
19)
CLR_CMOS
8)
IDE
20)
COM
9)
SATA3_0/1/2/3/4/5
21)
BAT
10)
GSATA2_6/7
22)
PW_SW
11)
F_PANEL
23)
RST_SW
12)
F_AUDIO
24)
CMOS_SW
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
