Установка устройств
- 14 -
(Примечание) Для организации режима ATI CrossFireX на базе некоторых типов графических плат перемычки не
требуются.
1-7 Конфигурирование видеоподсистемы в режиме ATI
CrossFireX
™
A. Системные требования
- для двухканальной конфигурации необходима предустановленная операционная система Windows7, Windows
Vista или Windows XP
- для трех и четырехканальной конфигурации необходима предустановленная операционная система Windows7
или Windows Vista
- Системная плата оснащенная двумя/тремя/четырьмя PCI Express x16 разъемами, а также имеющая
сертифицированное программное обеспечение, совместима с режимом ATI CrossFireX.
- Для корректной работы в режиме CrossFireX необходимы две/три/четыре идентичные графические платы
одного производителя, поддерживающие режим CrossFireX и имеющие сертифицированное программное
обеспечение (графические процессоры ATI поддерживающие 3-х/4-х канальную технологию CrossFireX
включают в себя серии: Radeon HD 3800, Radeon HD 4800 и Radeon HD 5800).
- CrossFire-перемычки
(Примечание)
- Блок питания, мощность которого соответствует рекомендациям изготовителя графических плат (как правило,
указана в Руководстве пользователя из комплекта поставки платы)
B. Процедура соединения графических плат
Шаг 1:
Изучите пошаговую инструкцию по установке плат расширения (Руководство пользователя, Раздел 1-6) и выполните
процедуру инсталляции двух/трех/четырех графических плат с учетом требований режима ATI CrossFireX.
Шаг 2:
Соедините между собой платы с помощью CrossFire-перемычек, установив их поверх позолоченных контактов на
верхнем крае графических плат.
Шаг 3:
Подключите интерфейсный кабель монитора к графической плате установленной в разъем PCIEX16_1

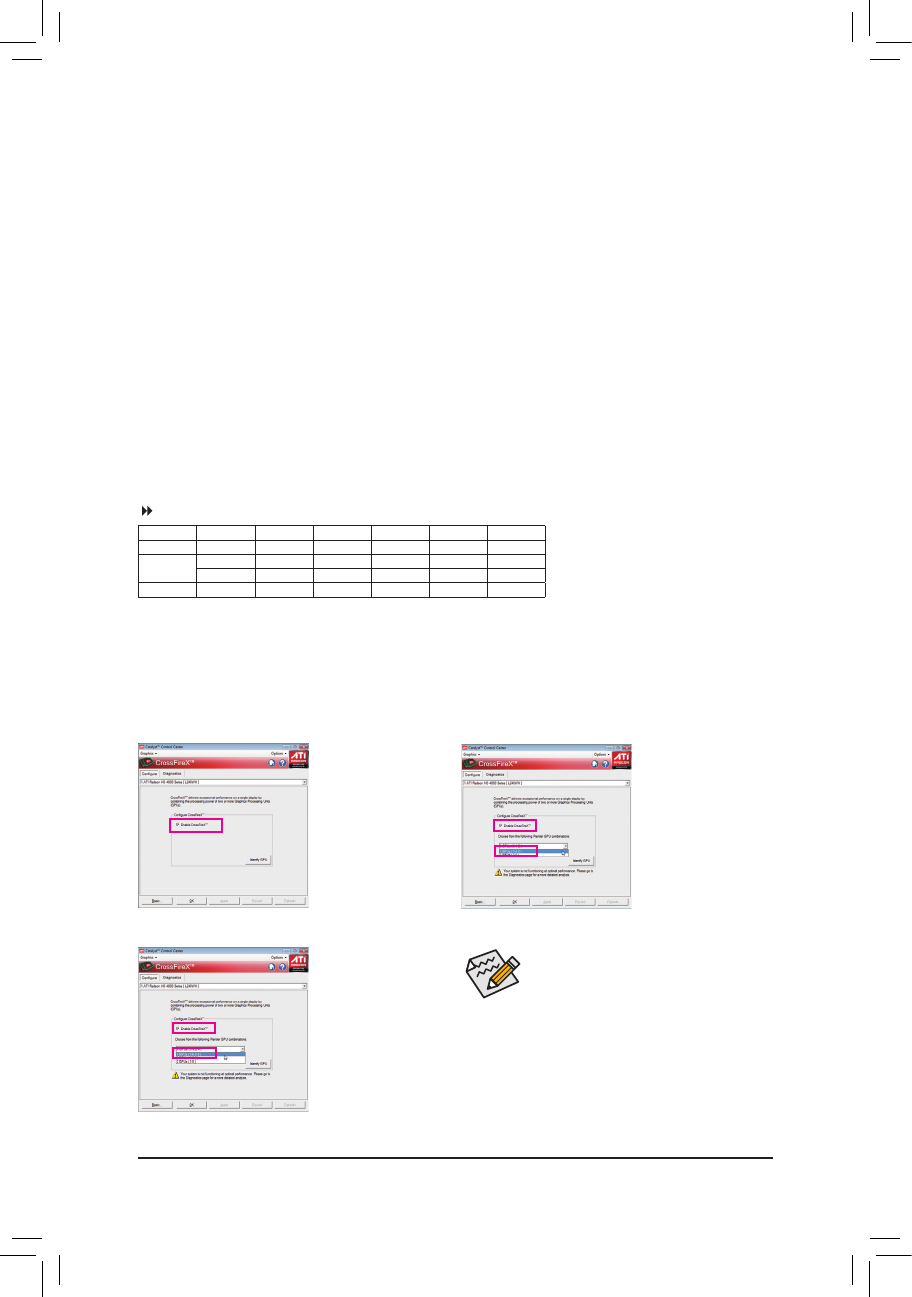

Конфигуратор 2/3/4-х канальных режимов CrossFireX:
C. Конфигурирование драйвера графической платы
C-1. Включение функции CrossFireX
2 канала CrossFireX:
После инсталляции
программного
обеспечения карт,
запустите Catalyst
Control Center.
Вызовите вкладку
меню CrossFireX и
поставьте отметку
на опцию Enable
CrossFireX
™
.
Щелкните клавишу ОК.
3 канала CrossFireX:
Вызовите меню
CrossFireX,
щелкните на Enable
CrossFireX
™
, и
выберите 3 канальную
комбинацию. Щелкните
клавишу ОК.
4 канала CrossFireX:
Вызовите меню
CrossFireX,
щелкните на Enable
CrossFireX
™
, и
выберите 4 канальную
комбинацию. Щелкните
клавишу ОК.
Процедура реализации функции
CrossFireX может отличаться в
зависимости от применяемых
графических адаптеров. Обратитесь
к Руководству пользователя
на графический адаптер, за
дополнительной информацией о
возможностях технологии CrossFireX.
PCIEX16_1
PCIEX16_2
PCIEX8_1
PCIEX8_2
PCIEX4_1
PCIEX4_2
2 канала
a
a
- -
- -
- -
- -
3 канала
a
a
a
- -
- -
- -
- -
a
a
a
- -
- -
4 канала
a
a
a
a
- -
- -
