Установка устройств
- 20 -

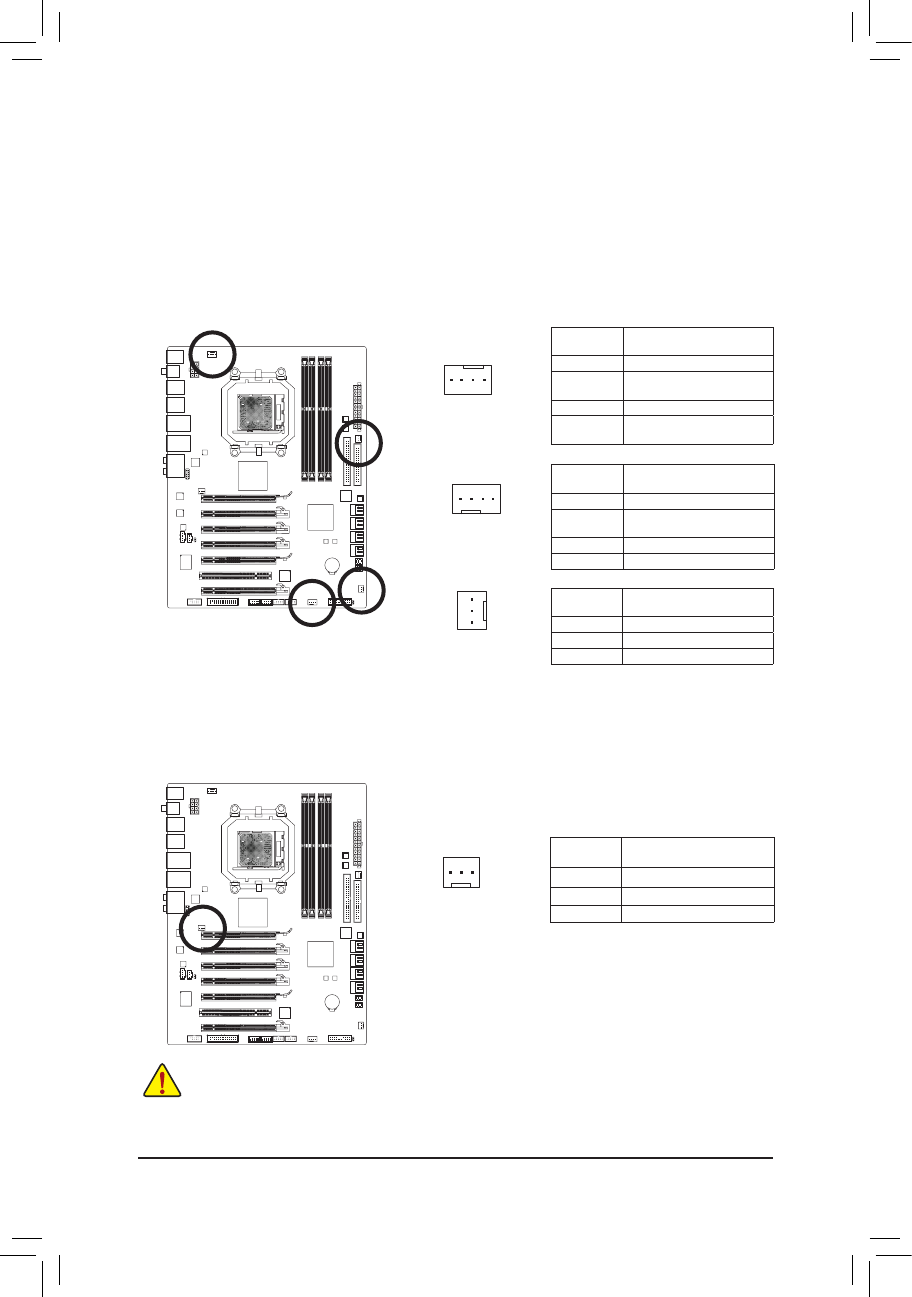

6) NB_FAN (Разъем вентилятора северного моста)
Подсоедините вентилятор охлаждения северного моста к этому разъему. Когда соединяете
кабель убедитесь, что это сделано правильно. Большинство вентиляторов имеют провод с
разноцветными жилами. Красный провод должен быть соединен с питанием +12B, черный -
заземление.
1
1
CPU_FAN
SYS_FAN1
1
1
CPU_FAN:
SYS_FAN1:
SYS_FAN2/PWR_FAN:
SYS_FAN2/PWR_FAN
3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (Разъемы для подключения
вентиляторов)
На системной плате установлены 4-контактные разъемы (CPU_FAN) и (SYS_FAN1) для
подключения вентилятора системы охлаждения ЦП и системного вентилятора, а также
3-контактные разъемы (SYS_FAN2) и (PWR_FAN) для подключения системного вентилятора и
вентилятора блока питания. Подключая вентиляторы к этим разъемам, соблюдайте полярность
(черный провод кабеля соответствует контакту "Земля"). Системная плата поддерживает
возможность регулировки скорости вращения вентилятора ЦП. Для обеспечения необходимого
теплорассеивания рекомендуется задействовать системный вентилятор, который выводит
нагретые воздушные массы за пределы корпуса ПК.
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают
•
надлежащий теплоотвод. Помните, что перегрев процессора или чипсета может вывести
эти компоненты из строя или система будет работать не стабильно.
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
•
перемычки для замыкания контактных групп FAN-разъемов.
Нумерация
контактов.
Пояснения
1
GND (контакт Земля)
2
+12В / (Контроль скорости
вращения)
3
Sense (контакт датчика)
4
Speed Control (Контроль
скорости вращения)
Нумерация
контактов.
Пояснения
1
GND (контакт Земля)
2
+12В / (Контроль скорости
вращения)
3
Sense (контакт датчика)
4
Reserve (Зарезервирован
Нумерация
контактов.
Пояснения
1
GND (контакт Земля)
2
+12B
3
Sense (контакт датчика)
Нумерация
контактов.
Пояснения
1
GND (контакт Земля)
2
+12B
3
Нет
