Установка устройств
- 22 -

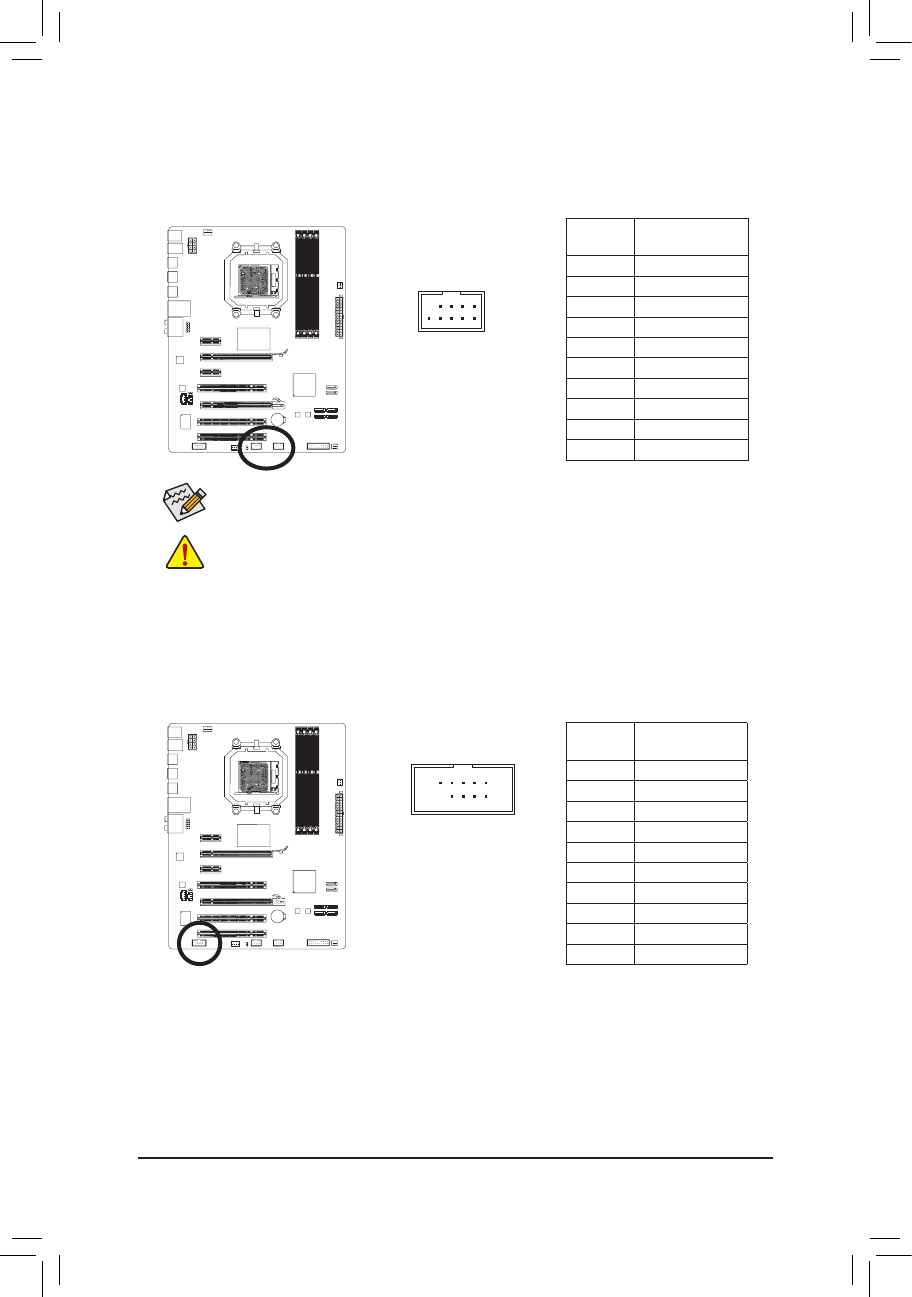

13) F_USB1/F_USB2 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов
•
IEEE 1394 на выносных планках
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
DEBUG
PORT
G.QBOFM
10
9
2
1
Когда компьютер находится в режимах S4/S5, только порты F_USB1 могут поддерживать
функцию подзарядки.
Нумерация
контактов
Пояснения
1
Питание (5V)
2
Питание (5V)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (заземление)
8
GND (заземление)
9
Нет контакта
10
NC
14) COMA (Разъем последовательного порта)
Разъем COM на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
10
9
2
1
Нумерация
контактов
Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (заземление)
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
Нет контакта
