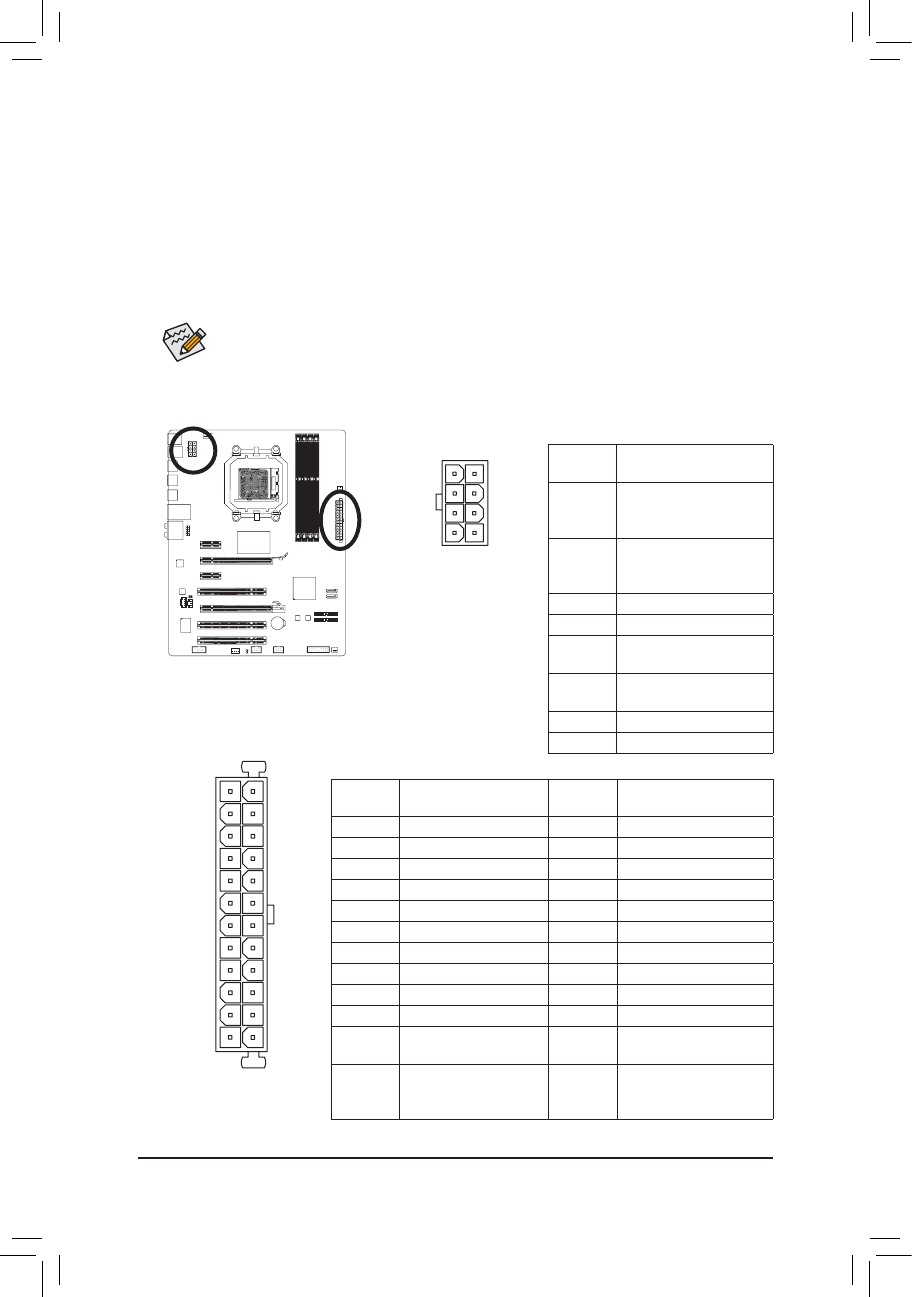

Установка устройств
- 16 -
ATX_12V:
ATX:
1/2) ATX_12V/ATX (8-контактный разъем питания 12 В и 24-контактный основной ATX-
разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
DEBUG
PORT
G.QBOFM
13
1
24
12
ATX
ATX_12V
DEBUG
PORT
G.QBOFM
5
8
1
4
Нумерация
контактов
Пояснения
1
G N D - к о н т а к т З е м л я
(только для 8-контактных
разъемов ATX 12 В)
2
G N D - к о н т а к т З е м л я
(только для 8-контактных
разъемов ATX 12 В)
3
GND - контакт Земля
4
GND - контакт Земля
5
+12V (Только для 2x4-pin
12V)
6
+12V (Только для 2x4-pin
12V)
7
+12V
8
+12V
Нумерация
контактов
Пояснения
Нумерация
контактов
Пояснения
1
3.3V
13
3.3V
2
3.3V
14
-12V
3
GND - контакт Земля
15
GND - контакт Земля
4
+5V
16
PS_ON (soft On/Off)
5
GND - контакт Земля
17
GND - контакт Земля
6
+5V
18
GND - контакт Земля
7
GND - контакт Земля
19
GND - контакт Земля
8
Power Good
20
-5V
9
5VSB (stand by +5V)
21
+5V
10
+12V
22
+5V
11
+12V (Только для 2x12-pin
ATX)
23
+5V (Только для 2x12-pin
ATX)
12
3.3V (Только для 2x12-pin
ATX)
24
G N D - к о н т а к т " З е м л я "
(только для 24-клнтактных
ATX разъемов)
