- 13 -
Установка устройств

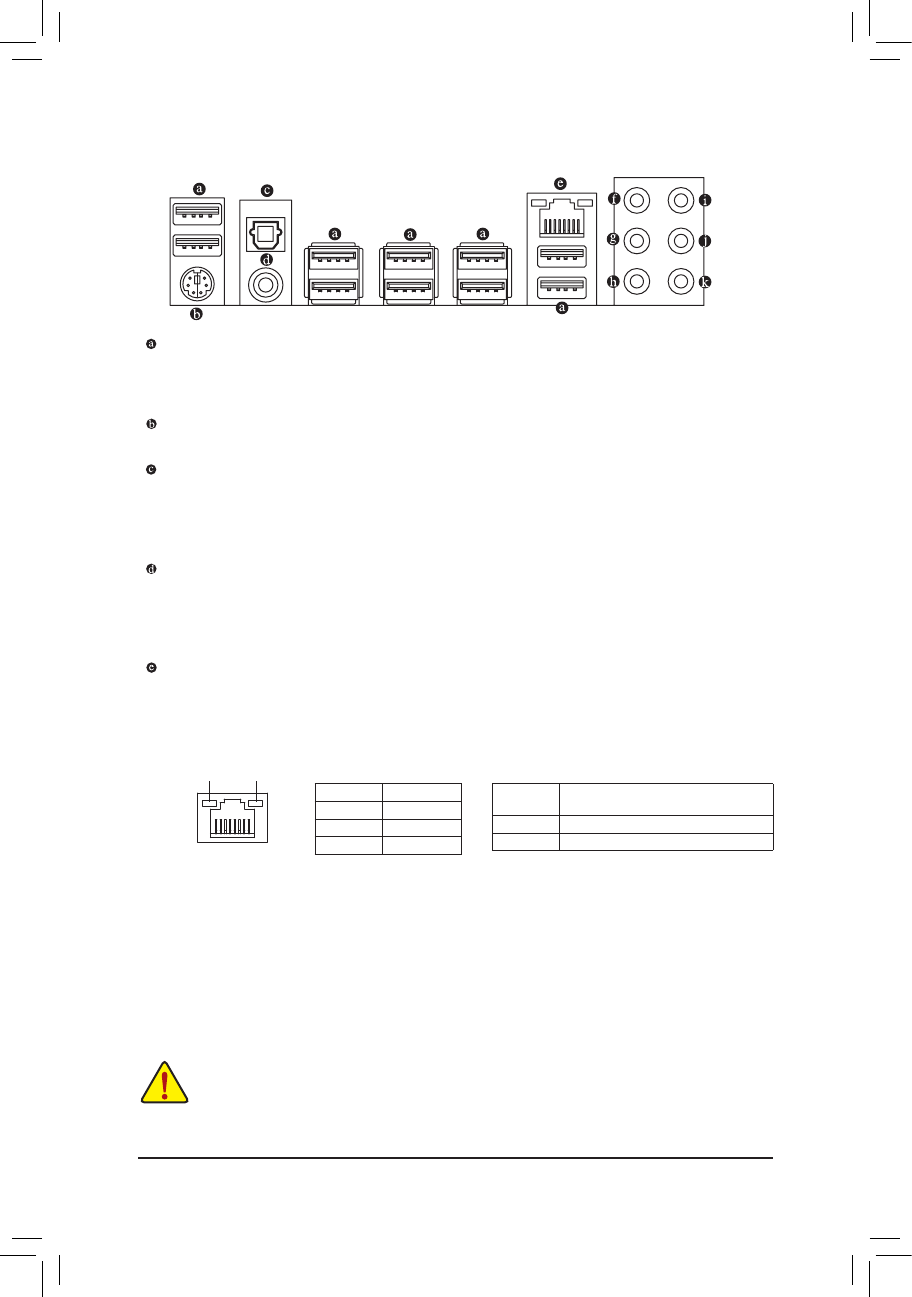

1-6 Интерфейсные разъемы на задней панели
При отключении кабеля от разъема на задней панели сначала отключите кабель от
•
внешнего устройства и лишь затем отключите ее от системной платы.
Извлекайте кабель в направлении перпендикулярном разъему, не раскачивая и не
•
изгибая. Это поможет избежать неисправностей, вызванных электромеханическими
повреждениями.
Порт USB 2.0/1.1
USB порт поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
PS/2 порт клавиатуры или мыши
Этот порт предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.
Оптический "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Коаксиальный "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный коаксиальный кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
И н д и к а т о р
а к т и в н о с т и
LAN-порта
И н д и к а т о р L A N -
соединения/Скорость
П о р т L A N -
интерфейса
Индикатор активности LAN-порта:
Индикатор LAN-соединения/Скорость:
Состояние Скорость*
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
* П р о п у с к н а я с п о с о б н о с т ь
LAN-соединения
Ак тивнос ть
индикатора
Пояснения
Мигает
Осуществляется прием и передача данных
Выключен
Прием и передача данных отсутствуют
