Установка устройств
- 18 -

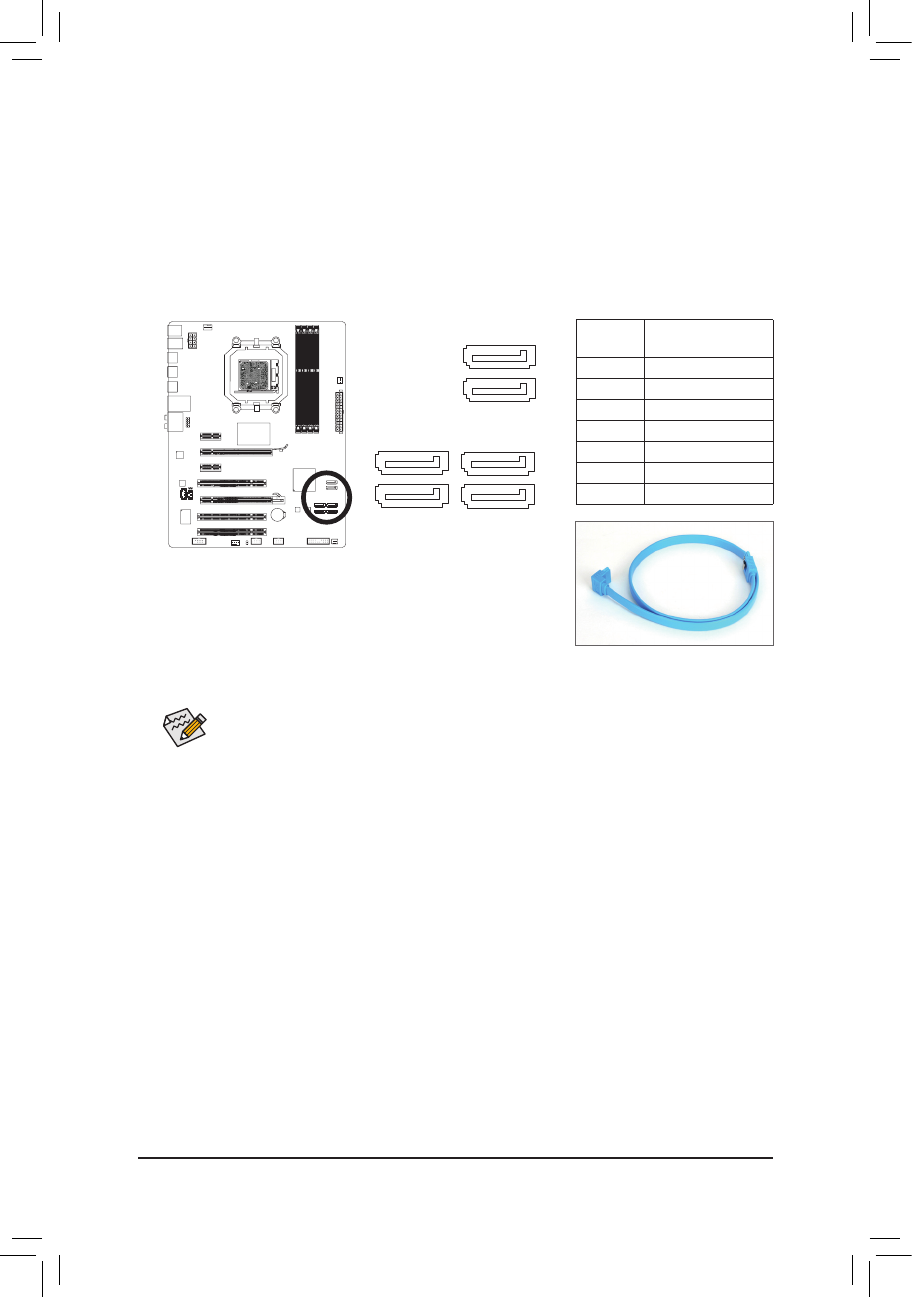

7) Разъемы SATA3_0/1/2/3/4/5 (пропускная способность SATA-интерфейса 6 Гбит/с,
чипсет AMD SB850 южный мост)
Разъемы SATA соответствует спецификации ревизии 3.0 (SATA 6Gb/s) и совместим с ревизиями
2.0 (SATA 3Gb/s) и 1.0 (SATA 1,5Gb/s). Каждый SATA-разъем на плате обеспечивает подключение
одного SATA-устройства. Контроллер чипсета AMD SB850 предоставляет возможность
организовать для дисковой подсистемы RAID-массив уровня 0, 1, 5, 10, а так же устанавливать
диски как отдельные устройства (JBOD). Дополнительная информация о конфигурировании RAID-
массива размещена в Главе 5, "Конфигурирование SATA жестких дисков".
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
•
системе установлены более двух дисков, общее их количество должно быть четным.
Для организации RAID-массива уровня 5 потребуется минимум три накопителя, при
•
этом общее количество жестких дисков недолжно быть четным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом
•
общее количество жестких дисков установленных в системе должно быть четным.
SATA3_0
SATA3_1
SATA3_4
SATA3_3
SATA3_5
SATA3_2
DEBUG
PORT
G.QBOFM
1
7
1
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
7
7
1
1
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
Нумерация
контактов
Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
