- 17 -
Установка устройств

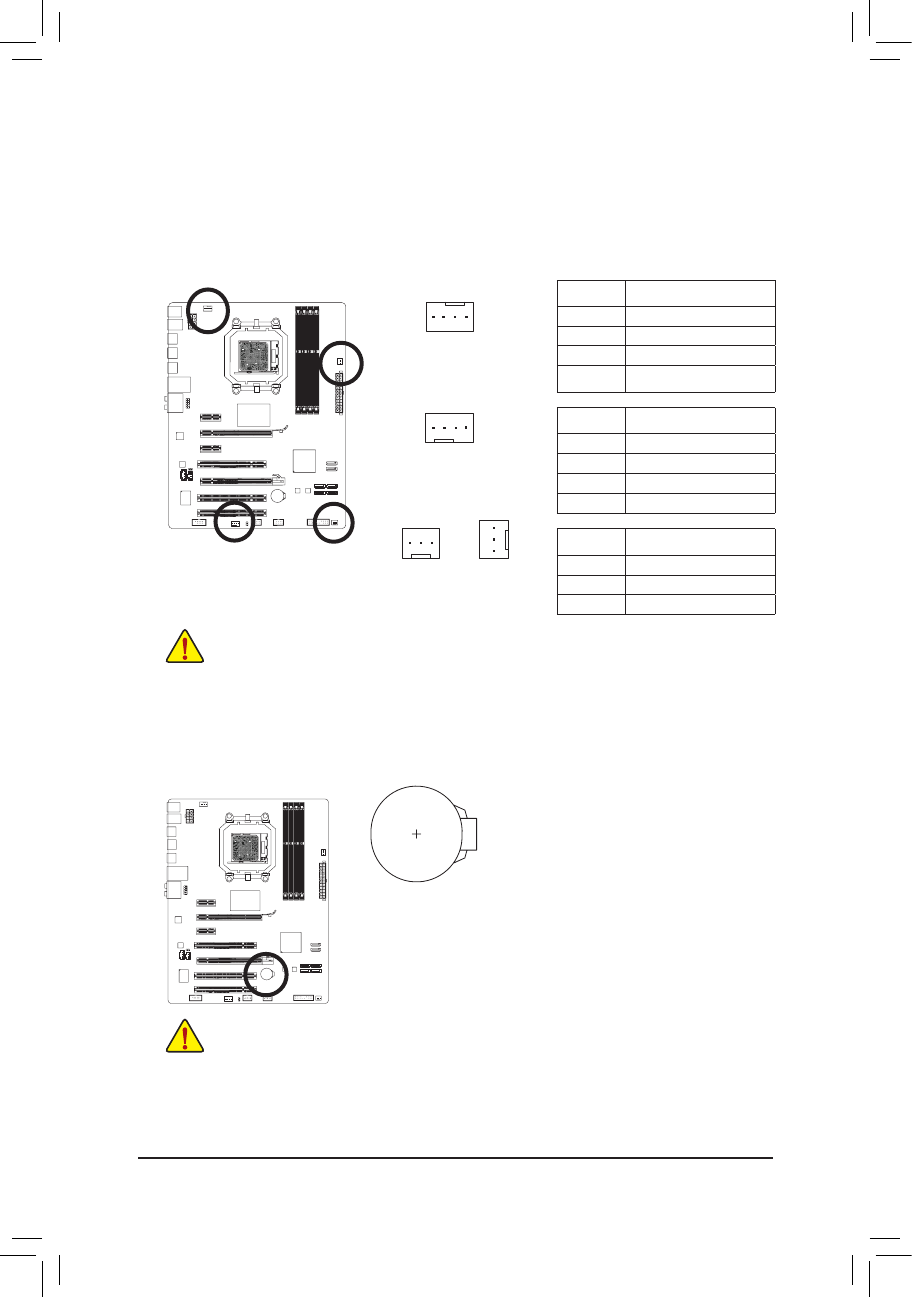

3/4/5) Разъемы CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN для подключения вентиляторов
На системной плате установлены 4-х контактные разъемы (CPU_FAN) и (SYS_FAN1) и один 3-х
контактный разъем (SYS_FAN2) для подключения вентилятора системы охлаждения ЦП, системного
вентилятора и вентилятора блока питания. Подключая вентиляторы к этим разъемам, соблюдайте
полярность (черный провод кабеля соответствует контакту "Земля"). Системная плата поддерживает
возможность регулировки скорости вращения вентилятора ЦП. Для обеспечения необходимого
теплорассеивания рекомендуется задействовать системный вентилятор, который выводит нагретые
воздушные массы за пределы корпуса ПК.
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают надлежащий
•
теплоотвод. Помните, что перегрев процессора или чипсета может вывести эти компоненты из строя
или система будет работать не стабильно.
Эти разъемы не требуют установки дополнительных перемычек. Не используйте перемычки для
•
замыкания контактных групп FAN-разъемов.
1
CPU_FAN
SYS_FAN1
PWR_FAN
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
1
1
SYS_FAN2
1
CPU_FAN:
Нумерация
контактов
Пояснения
1
GND (контакт Земля)
2
+12V / Контроль скорости
3
Sense (контакт датчика)
4
S p e e d C o n t r o l ( к о н т а к т
Контроль скорости вращения)
SYS_FAN1:
Нумерация
контактов
Пояснения
1
GND (контакт Земля)
2
+12V / Контроль скорости
3
Sense (контакт датчика)
4
Зарезервирован
SYS_FAN2/PWR_FAN:
Нумерация
контактов
Пояснения
1
GND (контакт Земля)
2
+12V
3
Sense (контакт датчика)
6) BAT (Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, или значения CMOS не точны,
или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS.
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную паузу.
Еще один способ очистки содержимого CMOS - накоротко замкнуть
положительный (+) и отрицательный (-) контакты гнезда батареи с
помощью отвертки в течение 5 с.
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и отсоединяйте
•
силовой кабель питания.
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от оригинальных могут
•
привести к разрушению корпуса элемента (микровзрыву).
Если не удается достоверно определить тип батареи или ее самостоятельная замена вызывает
•
затруднения, выясните у продавца или дилера адрес сервис-центра, способного выполнить эту операцию.
Выполняя процедуру установки батареи, соблюдайте полярность. После установки положительный
•
полюс батареи (+) должен быть обращен к пользователю).
Использованные батареи должны быть утилизированы в соответствии с рекомендациями местных
•
регулирующих органов.
