- 18 -
8S661FXM-RZ Motherboard
English

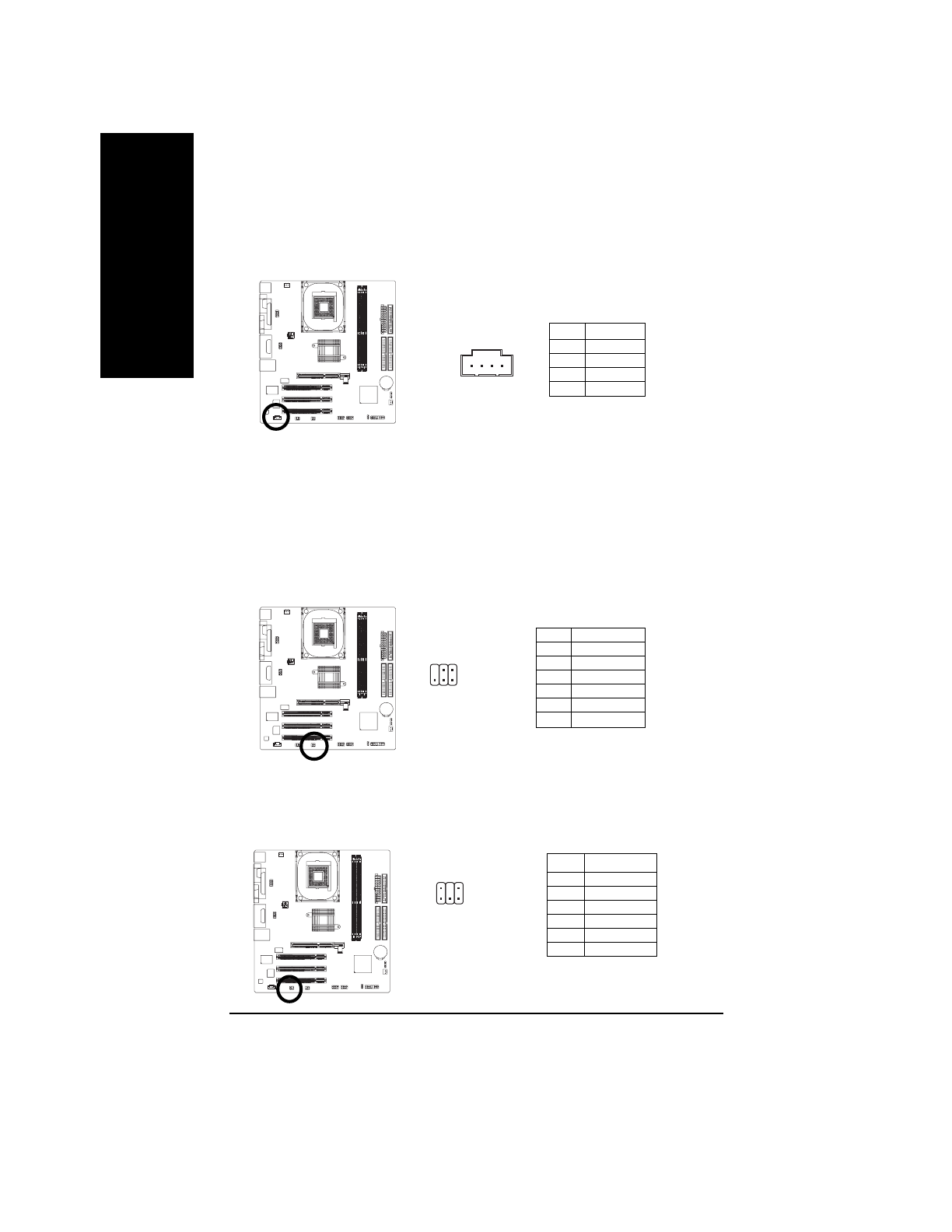

11) CD_IN
Connect CD-ROM or DVD-ROM audio out to the connector.
Pin No. Definition
1
CD-L
2
GND
3
GND
4
CD_R
1
12) SPDIF_IO (SPDIF In/Out)
The SPDIF output is capable of providing digital audio to external speakers or compressed AC3
data to an external Dolby Digital Decoder. Use this feature only when your stereo system has
digital input function. Use SPDIF IN feature only when your device has digital output function.
Be careful with the polarity of the SPDIF_IO connector. Check the pin assignment carefully while
you connect the SPDIF_IO cable, incorrect connection between the cable and connector will
make the device unable to work or even damage it. For optional SPDIF_IO cable, please contact
your local dealer.
Pin No. Definition
1
VCC
2
No Pin
3
SPDIF
4
SPDIFI
5
GND
6
GND
1
6
2
5
13) SUR_CEN
Please contact your nearest dealer for optional SUR_CEN cable.
Pin No. Definition
1
SUR OUTL
2
SUR OUTR
3
GND
4
No Pin
5
CENTER_OUT
6
BASS_OUT
1
6
5
2
