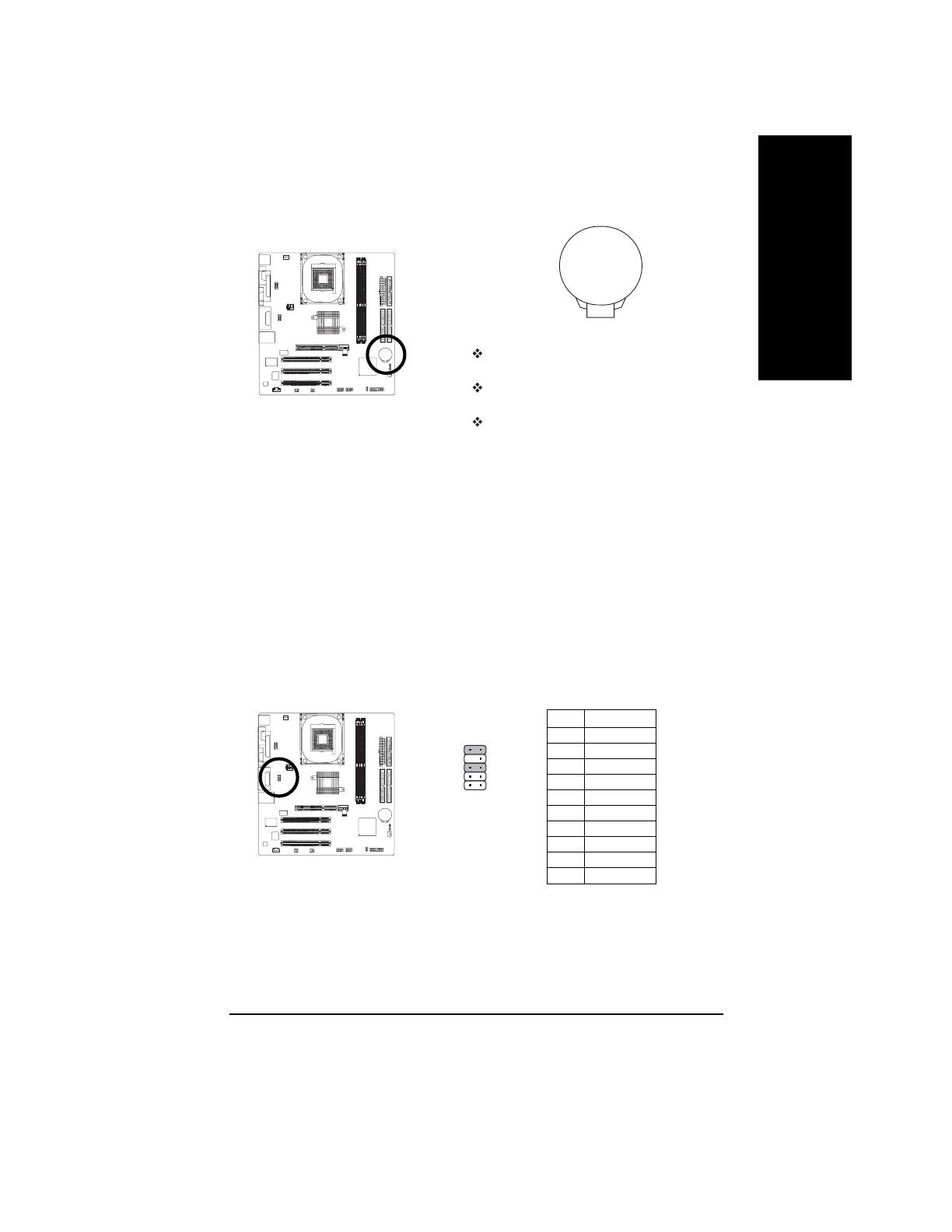

Hardware Installation Process
English
9) BAT (Battery)
CAUTION
Danger of explosion if battery is incorrectly
replaced.
Replace only with the same or equivalent type
recommended by the manufacturer.
D i s p o s e o f u s e d b a t t e r i e s a c c o r d i n g t o t h e
manufacturer's instructions.
If you want to erase CMOS...
1. Turn OFF the computer and unplug the power cord.
2. Remove the battery, wait for 30 second.
3. Re-install the battery.
4. Plug the power cord and turn ON the computer.
+
10) F_AUDIO (F_AUDIO Connector)
If you want to use Front Audio connector, you must remove 5-6, 9-10 Jumper. In order to utilize the
front audio header, your chassis must have front audio connector. Also please make sure the pin
assigment on the cable is the same as the pin assigment on the MB header. To find out if the chassis
you are buying support front audio connector, please contact your dealer.Please note, you can
have the alternative of using front audio connector or of using rear audio connector to play sound.
Pin No. Definition
1
MIC
2
GND
3
REF
4
POWER
5
FrontAudio(R)
6
RearAudio(R)
7
Reserved
8
No Pin
9
FrontAudio (L)
10
RearAudio(L)
1
10
9
2
