8S661FXM-RZ Motherboard
English

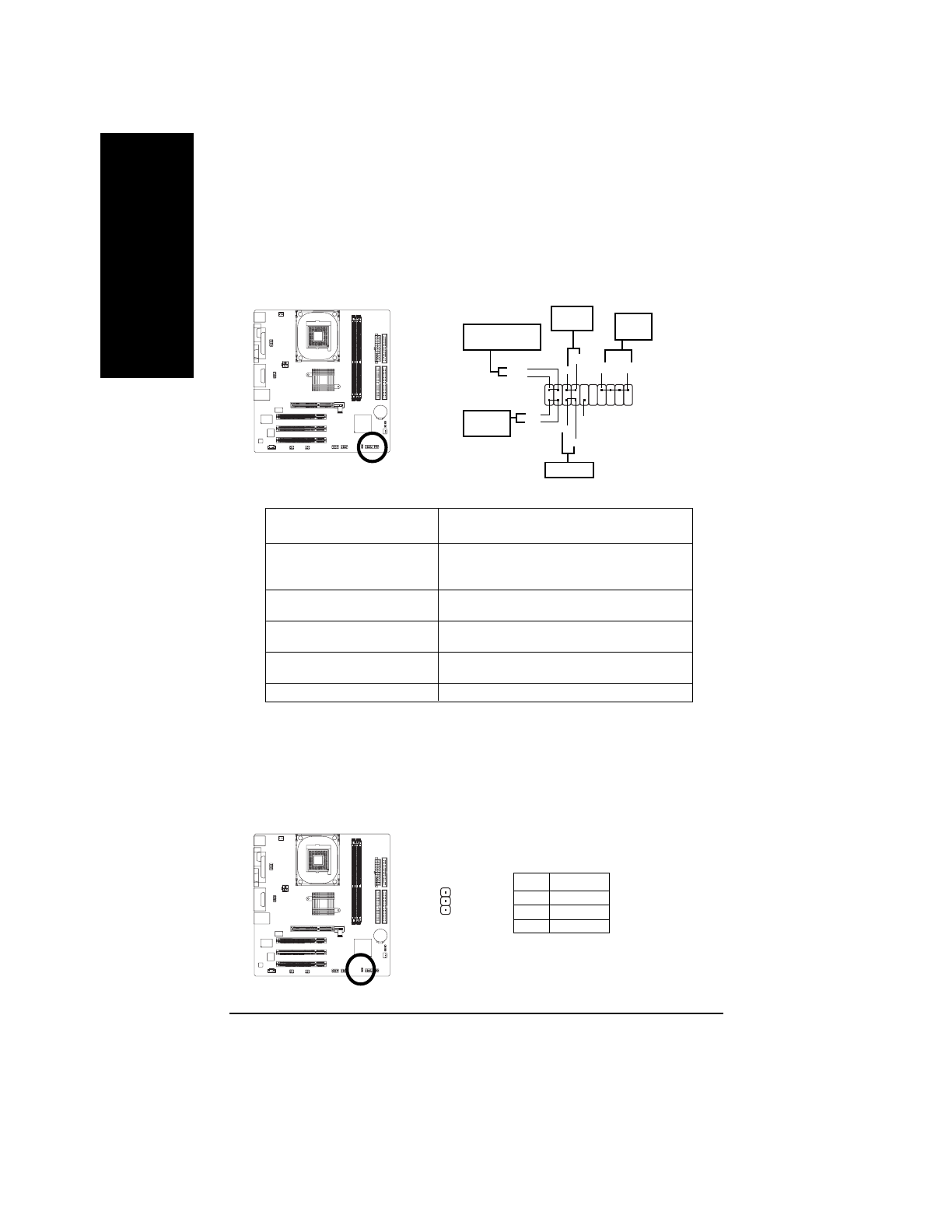

7) F_PANEL (2x10 pins connector)
Please connect the power LED, PC peaker, reset switch and power switch etc of your chassis front
panel to the F_PANEL connector according to the pin assignment above.
HD (IDE Hard Disk Active LED)
Pin 1: LED anode(+)
Pin 2: LED cathode(-)
SPK (Speaker Connector)
Pin 1: VCC(+)
Pin 2- Pin 3: NC
Pin 4: Data(-)
RST (Reset Switch)
Open: Normal Operation
Close: Reset Hardware System
PW (Soft Power Connector)
Open: Normal Operation
Close: Power On/Off
MPD(Message LED/Power/
Pin 1: LED anode(+)
Sleep LED)
Pin 2: LED cathode(-)
NC
NC
S P K -
SPK+
20
Speaker
Connector
1
19
IDE Hard Disk
Active LED
Reset Switch
2
1
Soft Power
Connector
1
MPD+
MPD-
M e s s a g e L E D / P o w e r /
Sleep LED
PW-
PW+
1
HD+
HD-
1
RST+
R S T -
NC
1
8 ) PWR_LED
PWR_LED is connect with the system power indicator to indicate whether the system is on/off. It will
blink when the system enters suspend mode. If you use dual color LED, power LED will turn to
another color.
Pin No. Definition
1
MPD+
2
MPD-
3
MPD-
1
