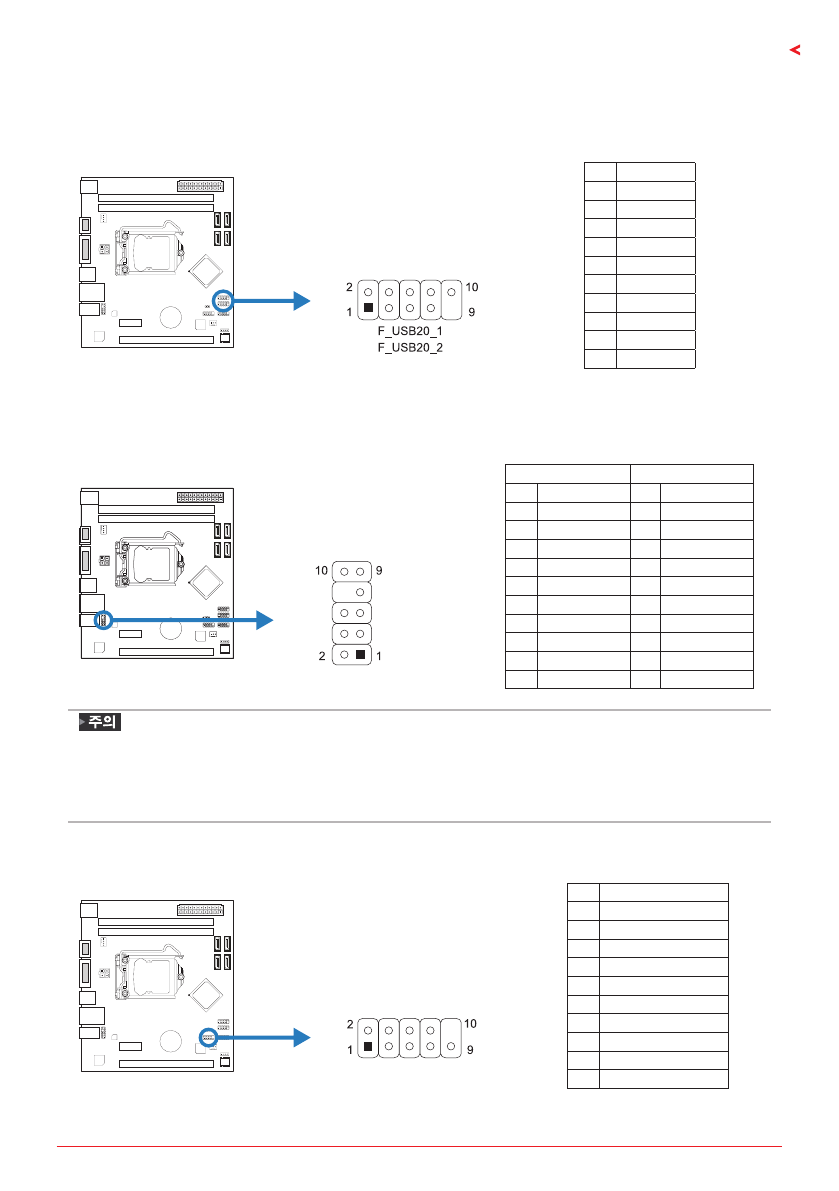

챕터 2: 하드웨어 설치 | 17
H81MHV3 3.0
F_USB20_1/ F_USB20_1: 전면 패널 USB 2.0 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한
외장 장치들과 연결할 수 있습니다.
핀
배열
1
+5V (fused)
2
+5V (fused)
3
USB-
4
USB-
5
USB+
6
USB+
7
Ground
8
Ground
9
Key
10
NC
F_AUDIO: 전면 패널 오디오 헤더
이 헤더는 사용자로 하여금 HD 그리고 AC’97 오디오 표준을 지원하는 케이스 전면
패널 오디오 입/출력 포트와 연결할 수 있게 합니다.
HD Audio
AC’97
핀
배열
핀
배열
1
Mic Left in
1
Mic In
2
Ground
2
Ground
3
Mic Right in
3
Mic Power
4
GPIO
4
Audio Power
5
Right line in
5
RT Line Out
6
Jack Sense
6
RT Line Out
7
Front Sense
7
Reserved
8
Key
8
Key
9
Left line in
9
LFT Line Out
10
Jack Sense
10 LFT Line Out
» 메인보드의 HD 오디오를 사용하기 위해 HD 전면 패널 오디오 모듈을 이 커넥터에
연결하는 것을 권장합니다.
» AC’97 전면 오디오 출력 케이블을 사용하기를 원한다면, “전면 패널 잭 감지” 기능을 해제하여
주십시오그 기능은 O.S 오디오 유틸리티에서 발견할 수 있습니다.
COM: 직렬포트
본 메인 보드는 1개의 직렬포트가 있으며RS-232커넥터를 연결할 수 있습니다.
핀
배열
1
캐리어 검출
2
데이터 수신
3
데이터 전송
4
데이터 단말 준비
5
접지 신호#
6
데이터 세트 준비
7
전송 요구#
8
전송 취소#
9
벨소리 표시기
10
Key
