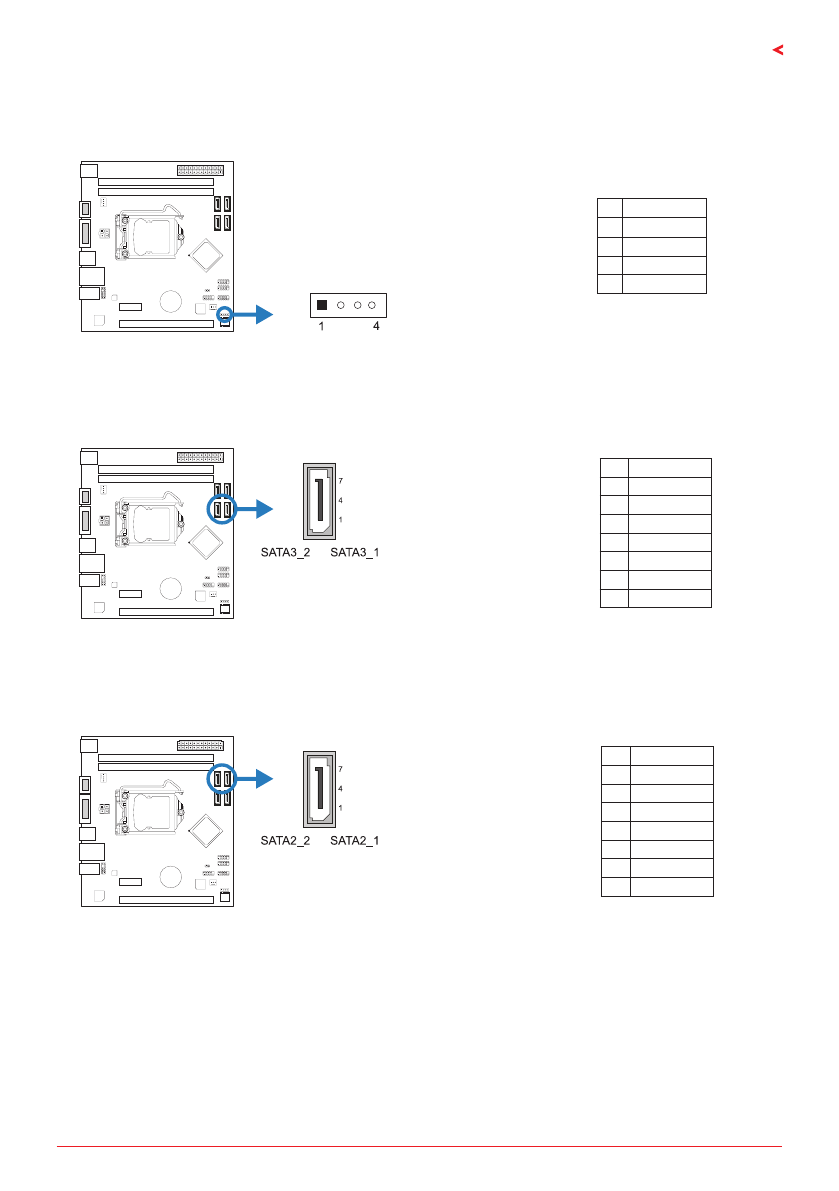

Глава 2: Установка оборудования | 15
H81MHV3 3�0
SPKR: штыревой соединитель динамика шасси
Подключите динамик шасси к этому штыревому соединителю.
Pin Assignment
1
+5V
2
N/A
3
N/A
4
Speaker
SATA3_1/ SATA3_2: разъемыSerial ATA 6,0 Гбит/с
Эти разъемы подключаются к жестким дискам SATA через кабели SATA.
Pin Assignment
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
SATA2_1/ SATA2_2: разъемыSerial ATA 3,0 Гбит/с
Эти разъемы подключаются к жестким дискам SATA через кабели SATA.
Pin Assignment
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
Содержание
- 32 Содержание; Информация FCC и авторское право ��������������������������������������������������������������������
- 34 Технические характеристики
- 35 Разъемы задней панели
- 37 Глава 2: Установка оборудования; �1 Установка центрального процессора (ЦП); Шаг 1: Найдите сокет ЦП на материнской плате.
- 38 наклоняя и не сдвигая процессор в сокете.
- 39 �2 Установка радиатора; к разъему вентилятора ЦП.
- 40 �3 Подключение охлаждающих вентиляторов; от производителя вентилятора.; CPU_FAN: Штыревой соединитель вентилятора ЦП; SYS_FAN1: Штыревой соединитель вентилятора системы; �4 Установка системной памяти; Модули DDR3
- 41 защелкнулисьи модуль DIMM установился должным образом.; Емкость памяти; Расположение; Установка двухканальной памяти; Статус двойного
- 42 �5 Слоты расширения; Установка карты расширения; устанавливать эту карту в компьютер.
- 43 �6 Настройка переключателя; JCMOS1: Перемычка очистки CMOS; Указания по очистке CMOS:; Отсоедините питание переменного тока.
- 44 �7 Штыревые соединители и разъемы; ATX: разъем источника питания ATX; правильной ориентации.; F_PANEL: штыревой соединитель передней панели
- 45 SPKR: штыревой соединитель динамика шасси; Подключите динамик шасси к этому штыревому соединителю.
- 46 панели; периферийным устройствам.; F_AUDIO: штыревой соединитель аудио передней панели
- 47 COM: разъем последовательного порта
- 48 8 | Глава 3: UEFI BIOS и программное обеспечение; Глава 3: UEFI BIOS и программное обеспечение; �1 Настройка UEFI BIOS
- 49 Глава 3: UEFI BIOS и программное обеспечение | 19
- 50 0 | Глава 3: UEFI BIOS и программное обеспечение
- 51 Глава 3: UEFI BIOS и программное обеспечение | 21; Резервное копирование BIOS
- 52 2 | Глава 3: UEFI BIOS и программное обеспечение; �3 Программное обеспечение; Установка программного обеспечения; установки драйвера, если включена функция автозапуска.; Запуск программного обеспечения; Утилита BIOScreen
- 53 Глава 4: Полезная помощь; Установка драйвера
- 54 Звуковой код BIOS AMI; Звуковые коды загрузочного блока; Звуковые POST-коды BIOS; Количество; Код Описание
- 56 Поиск и устранение неисправностей; Неисправность; Перегрев ЦП; это означает, что активирована функция защиты ЦП.
