Chapter 2: Hardware installation
| 15
H81MHV3 3.0

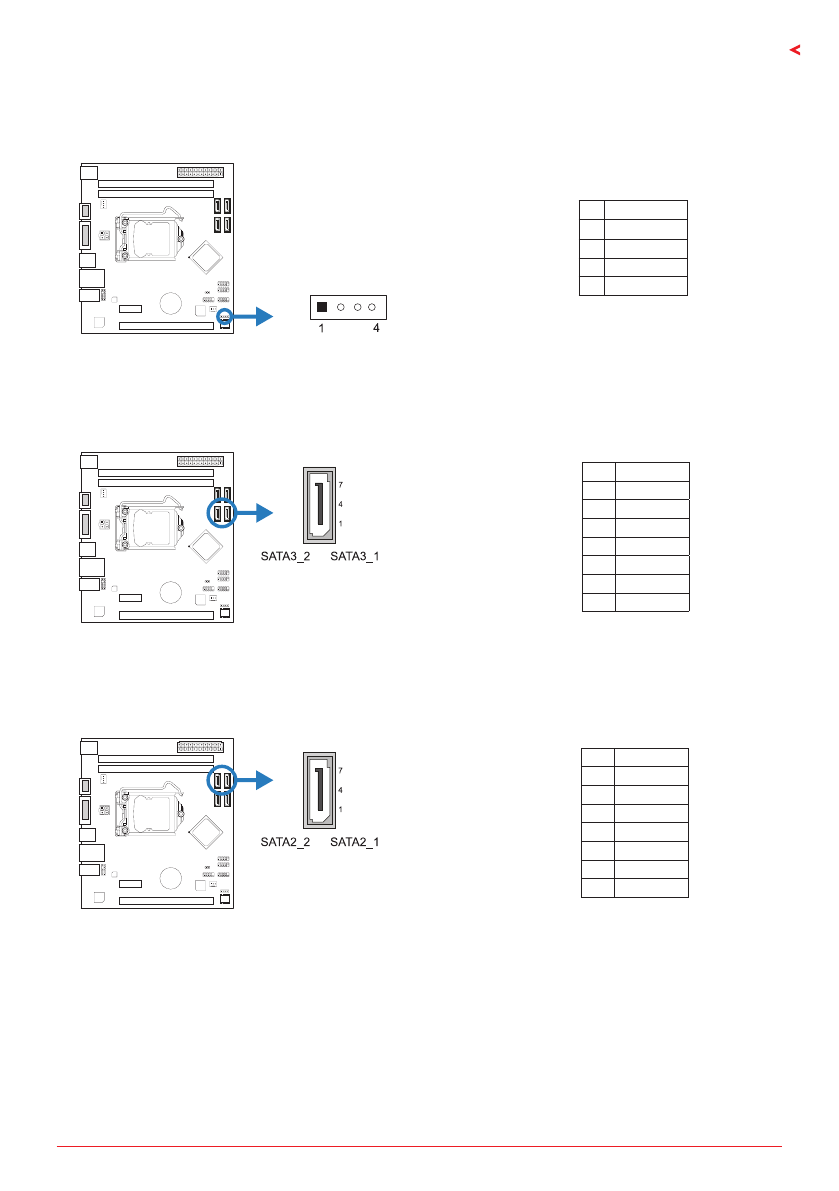

SPKR: Chassis Speaker Header
Please connect the chassis speaker to this header.
Pin Assignment
1
+5V
2
N/A
3
N/A
4
Speaker
SATA3_1/ SATA3_2: Serial ATA 3.0 Connectors
These connectors connect to SATA hard disk drives via SATA cables.
Pin Assignment
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
SATA2_1/ SATA2_2: Serial ATA 2.0 Connectors
These connectors connect to SATA hard disk drives via SATA cables.
Pin Assignment
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
