챕터 2: 하드웨어 설치 | 15
H81MHV3 3.0

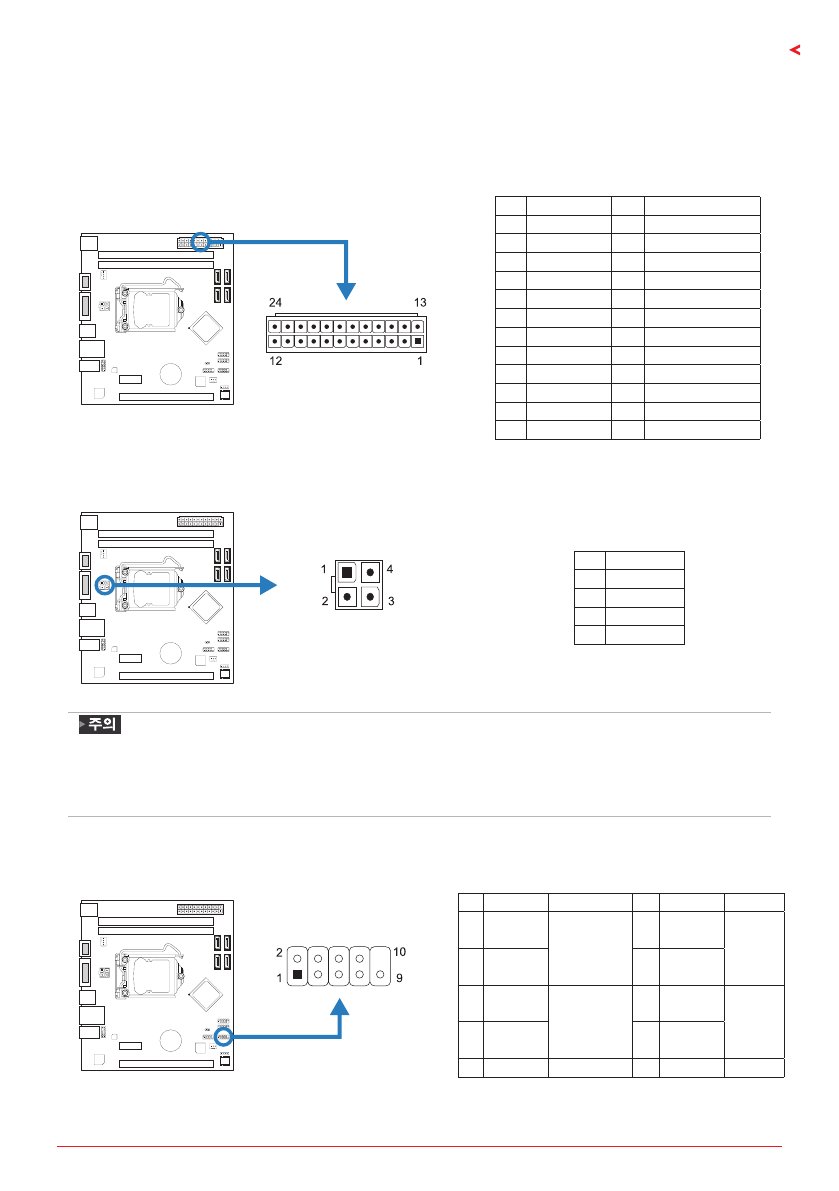

2.7 헤더 & 커넥터
ATX: ATX 전원 커넥터
더 나은 호환성을 위해, 표준 24-핀 전원 공급장치의 사용을 추천합니다. 커넥터를
연결하기 전에 올바른 방향인지 확인하여 주십시오.
핀
배열
핀
배열
13
+3.3V
1
+3.3V
14
-12V
2
+3.3V
15
접지
3
접지
16
PS_ON
4
+5V
17
접지
5
접지
18
접지
6
+5V
19
접지
7
접지
20
NC
8
PW_OK
21
+5V
9
대기전압+5V
22
+5V
10
+12V
23
+5V
11
+12V
24
접지
12
+3.3V
ATX_12V_2X2: ATX 전원 커넥터
이 커넥터는 CPU 전력 회로로 +12V를 공급합니다.
핀
정의
1
+12V
2
+12V
3
접지
4
접지
»
시스템을 켜기 전, ATX, ATX_12V_2X2 커넥터가 모두 잘 연결되어 있는지 확인하여 주십시오.
»
시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질
수 있습니다. 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을
권장합니다.
F_PANEL: 전면 패널 헤더
이 10핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED.
핀 배열
기능
핀 배열
기능
1
HDD
LED(+)
하드드라이브
LED
2
Power
LED (+)
파워 LED
3
HDD
LED(-)
4
Power
LED (-)
5
Ground
리셋 버튼
6
Power
Button
전원
버튼
7
Reset
Control
8
Ground
9
NC
NC
10 NA
NA
