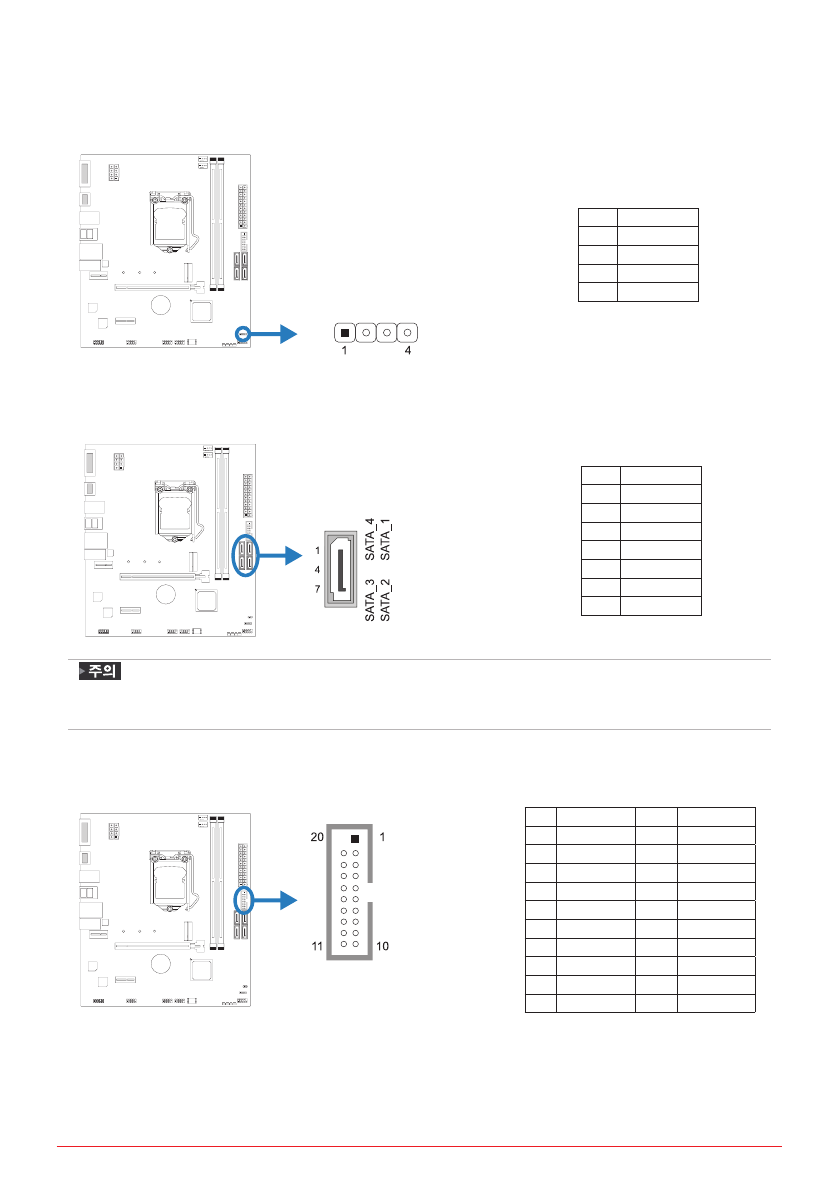

챕터 2: 하드웨어 설치 | 17
B560MH-E 2.0
SPKR: 섀시 스피커 헤더
섀시 스피커를이 헤더에 연결하십시오.
핀
배열
1
+5V
2
N/A
3
N/A
4
Speaker
SATA_1/ SATA_2/ SATA_3/ SATA_4: 시리얼 ATA 커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀
배열
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
»
SATA 모드가 M.2 (M2_PCIEG3_32G_SATA _1) 슬롯을 점유하면 SATA _1 커넥터가
비활성화됩니다.
F_USB32_A-5G: 전면 패널 USB 3�2(1세대) 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장
장치들과 연결할 수 있습니다.
핀
배열
핀
배열
1
VBUS0
11
D2+
2
SSRX1-
12
D2-
3
SSRX1+
13
Ground
4
Ground
14
SSTX2+
5
SSTX1-
15
SSTX2-
6
SSTX1+
16
Ground
7
Ground
17
SSRX2+
8
D1-
18
SSRX2-
9
D1+
19
VBUS1
10
ID
20
Key
