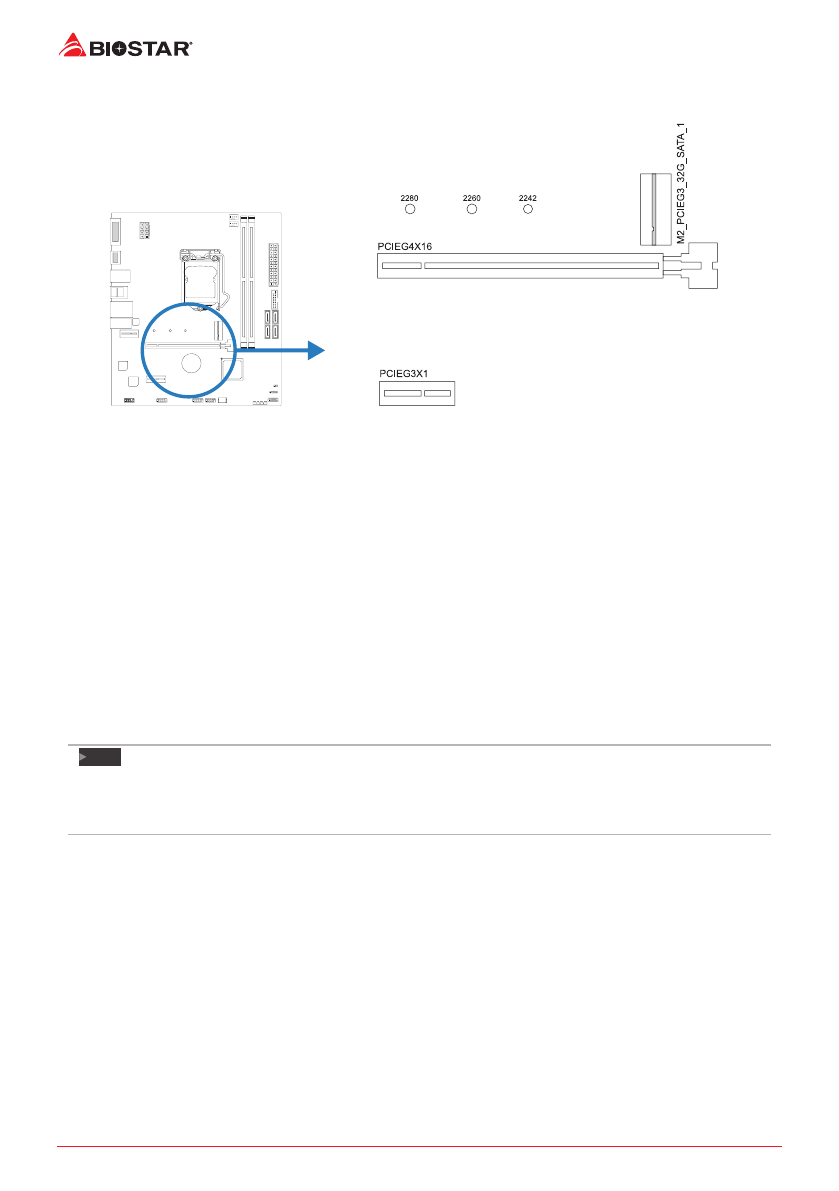

12 | Chapter 2: Hardware installation
2.5 Expansion Slots
PCIEG4X16: PCI-Express Gen3/ Gen4 x16 Slot (x16 mode)
• PCI-Express 3.0 compliant.
The maximum bandwidth of the PCIe slot is 32GB/s.
• PCI-Express 4.0 compliant.
The maximum bandwidth of the PCIe slot is 64GB/s.
PCIEG3X1: PCI-Express Gen3 x1 Slots
• PCI-Express 3.0 compliant.
• Data transfer bandwidth up to 1GB/s per direction; 2GB/s in total.
M2_PCIEG3_32G_SATA_1: M.2 (M Key) Socket
• The M.2 slot supports M.2 Type 2242/2260/2280 SSD module. When installing M.2 SSD
module, please place the screw and hex pillar to correct position.
• Supports M.2 SATA III (6Gb/s) module and M.2 PCI Express module up to Gen3 x4
(32Gb/s) - NVMe & AHCI SSD
Note
»
The PCIe 4.0 only depends on Rocket Lake CPUs.
»
When using SATA SSD module on M.2 slot (M2_PCIEG3_32G_SATA_1), the SATA_1 connector will be
disabled.
Содержание
- 34 Содержание; Информация FCC и авторское право ��������������������������������������������������������������������
- 36 Технические характеристики
- 37 Разъемы задней панели
- 39 Глава 2: Установка оборудования; �1 Установка центрального процессора (ЦП); Шаг 1: Найдите сокет ЦП на материнской плате.
- 40 наклоняя и не сдвигая процессор в сокете.
- 41 �2 Установка радиатора; к разъему вентилятора ЦП.
- 42 �3 Подключение охлаждающих вентиляторов; от производителя вентилятора.; CPU_FAN: Штыревой соединитель вентилятора ЦП; �4 Установка системной памяти; Модули DDR4
- 43 защелкнулисьи модуль DIMM установился должным образом.; Емкость памяти; Расположение; Установка двухканальной памяти; Статус двойного
- 44 �5 Слоты расширения
- 45 • Поддерживает 2230 тип слот M.2; Установка карты расширения; устанавливать эту карту в компьютер.
- 46 �6 Настройка переключателя; JCMOS1: Перемычка очистки CMOS; Указания по очистке CMOS:; Отсоедините питание переменного тока.
- 47 �7 Штыревые соединители и разъемы; ATX: разъем источника питания ATX; правильной ориентации.
- 48 F_PANEL: штыревой соединитель передней панели; SPKR: штыревой соединитель динамика шасси; Подключите динамик шасси к этому штыревому соединителю.
- 49 периферийным устройствам.; периферийным устройствам.; F_AUDIO: штыревой соединитель аудио передней панели
- 50 COM1: разъем последовательного порта; Эти светодиоды показывают состояние материнской платы.; CPU - указывает, что ЦП не обнаружен или; не обнаружен или неисправен.
- 51 Глава 3: UEFI BIOS и программное обеспечение | 19; Глава 3: UEFI BIOS и программное обеспечение; �1 Настройка UEFI BIOS
- 52 0 | Глава 3: UEFI BIOS и программное обеспечение
- 53 Глава 3: UEFI BIOS и программное обеспечение | 21
- 54 2 | Глава 3: UEFI BIOS и программное обеспечение; Резервное копирование BIOS
- 55 Глава 3: UEFI BIOS и программное обеспечение | 23; �3 Программное обеспечение; Установка программного обеспечения; установки драйвера, если включена функция автозапуска.; Запуск программного обеспечения; Утилита BIOScreen
- 56 Глава 4: Полезная помощь; Установка драйвера
- 57 Звуковой код BIOS AMI; Звуковые коды загрузочного блока; Звуковые POST-коды BIOS; Количество; Код Описание
- 59 Поиск и устранение неисправностей; Неисправность; Перегрев ЦП; это означает, что активирована функция защиты ЦП.
