18 | Глава 2: Установка оборудования
»
»
Продолжение на следующей странице
»
»
Рекомендуется подключать к этому разъему аудиомодуль высокой четкости на передней
панели, чтобы использовать возможности материнской платы для воспроизведения
звука высокой четкости.
»
»
Попробуйте отключить функцию «Обнаружение разъема на передней панели», если вы
хотите использовать кабель переднего аудиовыхода AC’97. Функцию можно найти через
утилиту O.S. Audio.

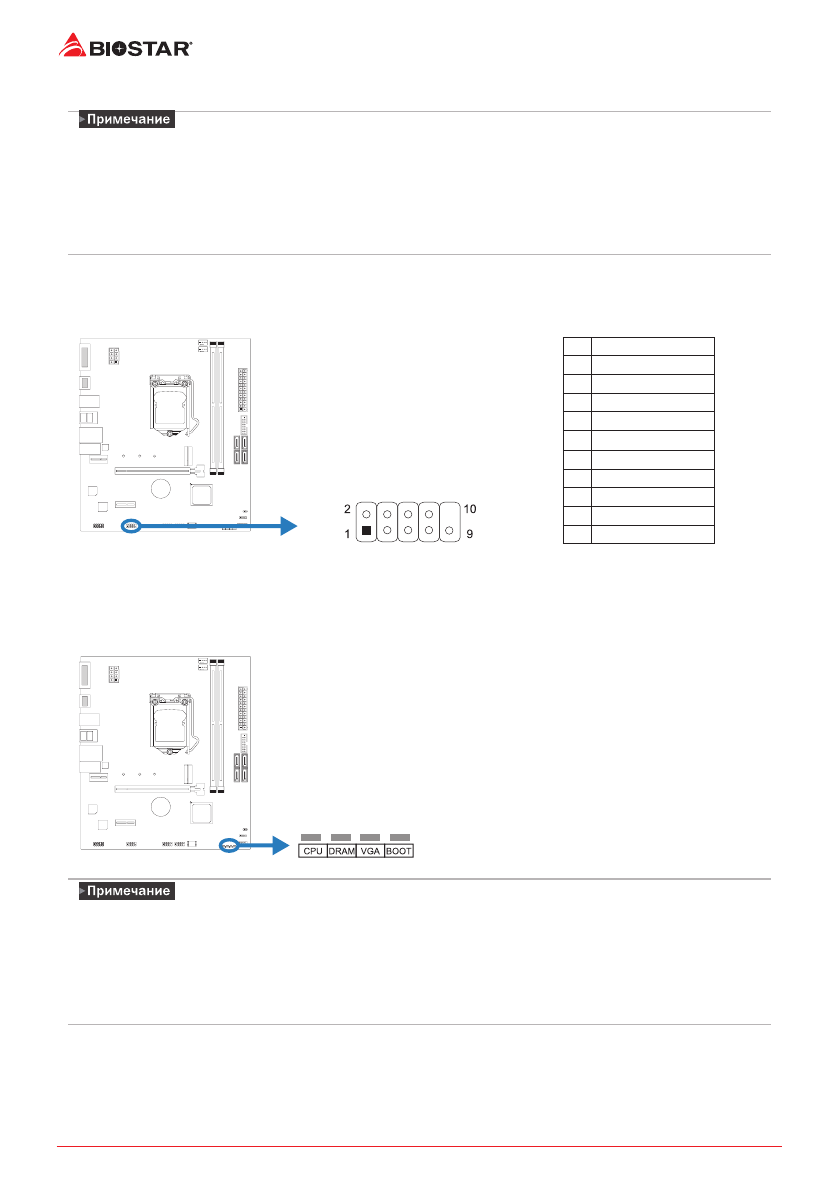

COM1: разъем последовательного порта
На материнской плате имеется штыревой соединитель последовательного порта для
подключения порта RS-232.
Pin Assignment
1
Carrier detect
2
Received data
3
Transmitted data
4
Data terminal ready
5
Signal ground
6
Data set ready
7
Request to send
8
Clear to send
9
Ring indicator
10 Key
2�8
Светодиоды
Debug LED: Светодиодные индикаторы отладки
Эти светодиоды показывают состояние материнской платы.
CPU - указывает, что ЦП не обнаружен или
неисправен.
DRAM - указывает, что DRAM не обнаружен
или неисправен.
VGA - указывает, что графический процессор
не обнаружен или неисправен.
BOOT - указывает, что загрузочное
устройство не обнаружено или не работает.
»
»
После запуска компьютера светодиодные индикаторы загорятся в следующем порядке:
CPU → DRAM → VGA → BOOT
»
»
Когда компьютер будет готов, светодиодный индикатор покажет, где произошла
ошибка, и будет гореть до тех пор, пока проблема не будет решена.
»
»
После запуска компьютера светодиод Debug не загорится, если не обнаружено никаких
отклонений.
Содержание
- 34 Содержание; Информация FCC и авторское право ��������������������������������������������������������������������
- 36 Технические характеристики
- 37 Разъемы задней панели
- 39 Глава 2: Установка оборудования; �1 Установка центрального процессора (ЦП); Шаг 1: Найдите сокет ЦП на материнской плате.
- 40 наклоняя и не сдвигая процессор в сокете.
- 41 �2 Установка радиатора; к разъему вентилятора ЦП.
- 42 �3 Подключение охлаждающих вентиляторов; от производителя вентилятора.; CPU_FAN: Штыревой соединитель вентилятора ЦП; �4 Установка системной памяти; Модули DDR4
- 43 защелкнулисьи модуль DIMM установился должным образом.; Емкость памяти; Расположение; Установка двухканальной памяти; Статус двойного
- 44 �5 Слоты расширения
- 45 • Поддерживает 2230 тип слот M.2; Установка карты расширения; устанавливать эту карту в компьютер.
- 46 �6 Настройка переключателя; JCMOS1: Перемычка очистки CMOS; Указания по очистке CMOS:; Отсоедините питание переменного тока.
- 47 �7 Штыревые соединители и разъемы; ATX: разъем источника питания ATX; правильной ориентации.
- 48 F_PANEL: штыревой соединитель передней панели; SPKR: штыревой соединитель динамика шасси; Подключите динамик шасси к этому штыревому соединителю.
- 49 периферийным устройствам.; периферийным устройствам.; F_AUDIO: штыревой соединитель аудио передней панели
- 50 COM1: разъем последовательного порта; Эти светодиоды показывают состояние материнской платы.; CPU - указывает, что ЦП не обнаружен или; не обнаружен или неисправен.
- 51 Глава 3: UEFI BIOS и программное обеспечение | 19; Глава 3: UEFI BIOS и программное обеспечение; �1 Настройка UEFI BIOS
- 52 0 | Глава 3: UEFI BIOS и программное обеспечение
- 53 Глава 3: UEFI BIOS и программное обеспечение | 21
- 54 2 | Глава 3: UEFI BIOS и программное обеспечение; Резервное копирование BIOS
- 55 Глава 3: UEFI BIOS и программное обеспечение | 23; �3 Программное обеспечение; Установка программного обеспечения; установки драйвера, если включена функция автозапуска.; Запуск программного обеспечения; Утилита BIOScreen
- 56 Глава 4: Полезная помощь; Установка драйвера
- 57 Звуковой код BIOS AMI; Звуковые коды загрузочного блока; Звуковые POST-коды BIOS; Количество; Код Описание
- 59 Поиск и устранение неисправностей; Неисправность; Перегрев ЦП; это означает, что активирована функция защиты ЦП.
