78
Ру
сский

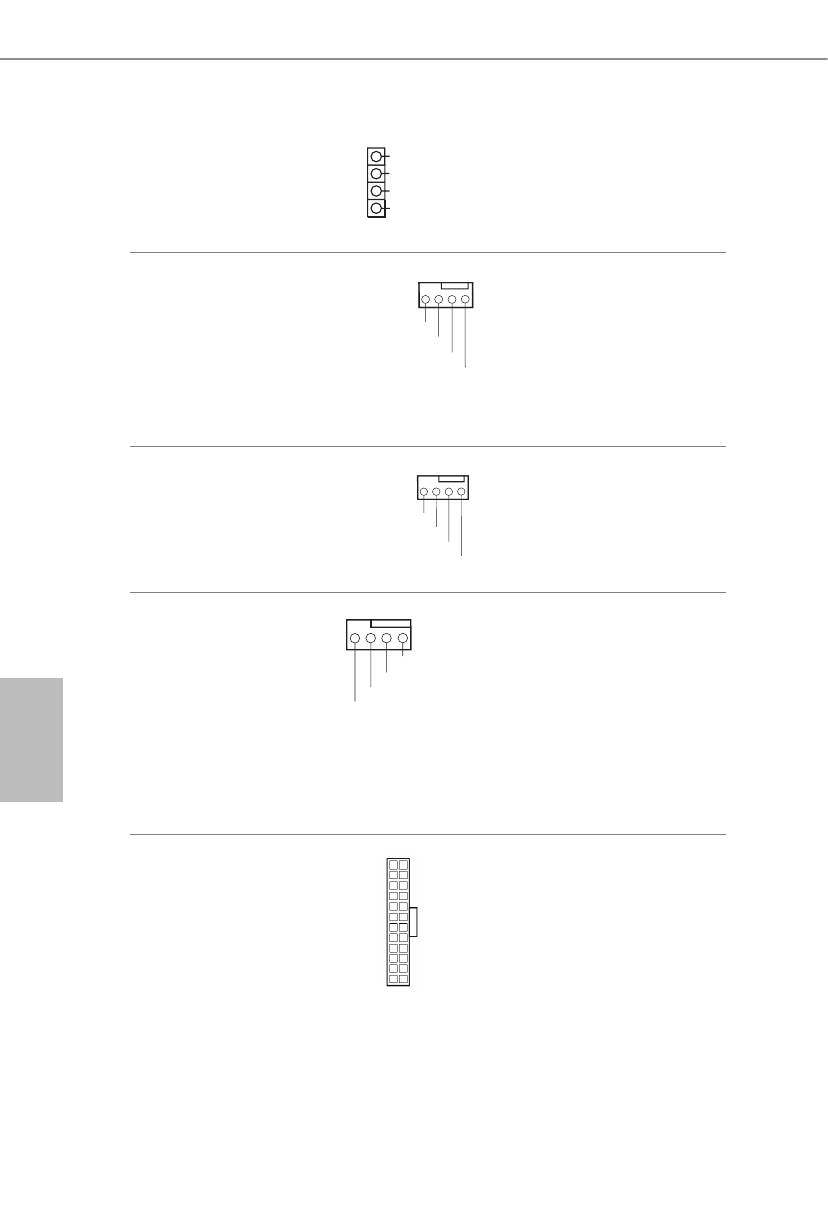

Колодка динамика
корпуса
(4-контакта, SPEAKER1)
(см. стр. 1, № 16)
DUMMY
SPEAKER
1
DUMMY
+5V
Предназначена для
подключения динамика
корпуса.
Разъемы для
вентилятора или помпы
водяного охлаждения
корпуса
(4-контактный CHA_
FAN1/WP)
(см. стр. 1, № 4)
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Данная материнская плата
оснащена 4-контактным
разъемом для системы
водяного охлаждения корпуса.
3-контактную систему водяного
охлаждения корпуса следует
подключать к контактам 1–3.
Разъем вентилятора
корпуса
(4 контактов, CHA_
FAN2)
(см. стр. 1, № 1)
GN D
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Предназначен для подключения
кабеля разъема вентилятора и
подключения черного провода
к заземлению.
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 3)
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Эта материнская плата
снабжена 4-контактным
разъемом для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к контактам
1-3.
Разъем питания АТХ
(24-контакта,
ATXPWR1)
(см. стр. 1, № 7)
12
1
24
13
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ.
