H610M-ITX/ac

Polsk

i

Polsk
i

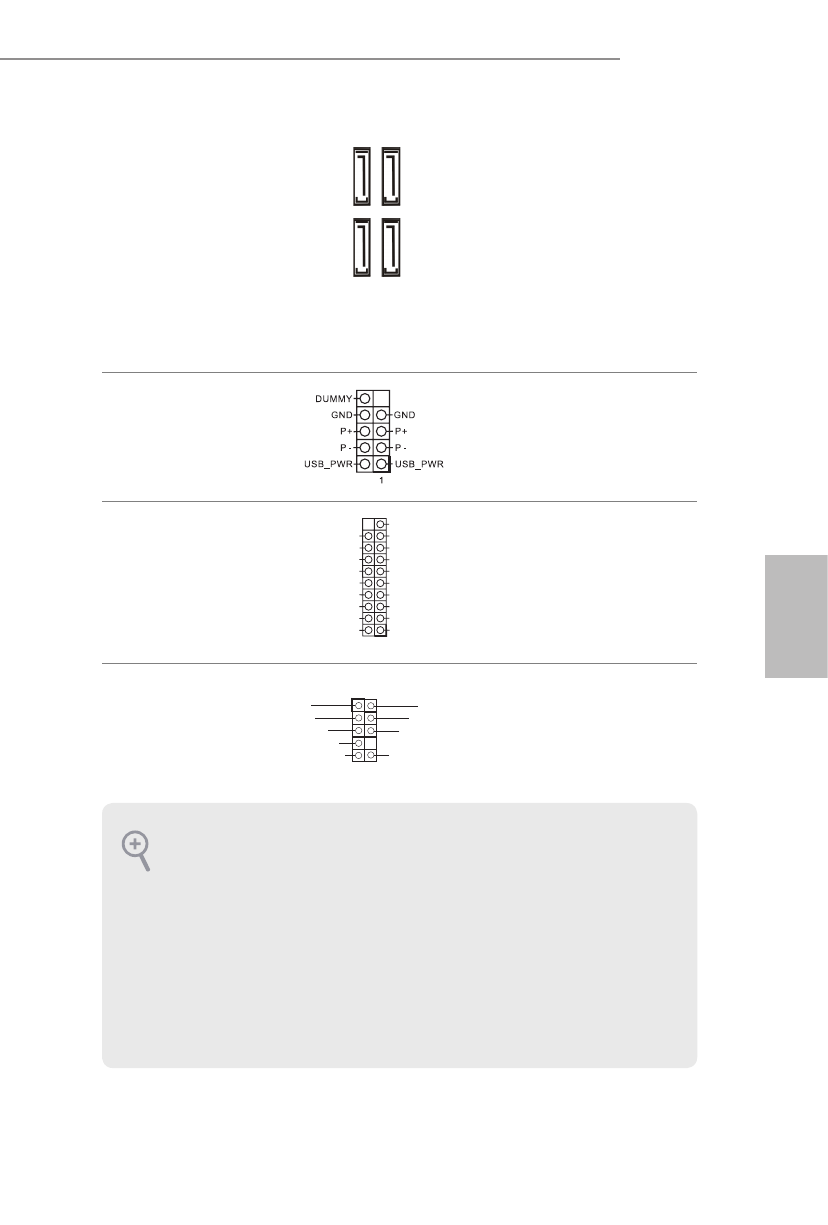

Złącza Serial ATA3
(SATA3_0:
sprawdź s.1, Nr 10)
(SATA3_1:
sprawdź s.1, Nr 9)
(SATA3_2:
sprawdź s.1, Nr 12)
(SATA3_3:
sprawdź s.1, Nr 11)

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

Te cztery złącza SATA3
obsługują kable danych SATA dla
wewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.
* Jeśli gniazdo M2_1 jest zajęte
przez urządzenie M.2 typu SATA,
zostanie wyłączone SATA3_0.

Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 14)

Na tej płycie głównej znajduje się
jedno złącze główkowe USB 2.0.
Złącze główkowe USB 2.0 może
obsługiwać dwa porty.

Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_3_4)
(sprawdź s.1, Nr 8)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Na tej płycie głównej znajduje się
jedno złącze główkowe. To złącze
główkowe USB 3.2 Gen1 może
obsługiwać dwa porty.

Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 17)

J_SENS E

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.

1.  High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód

panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać
instrukcje z naszego podręcznika i podręcznika obudowy.

2.  Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio

panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać
dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.
