H610M-ITX/ac

Fr

ançais

Français

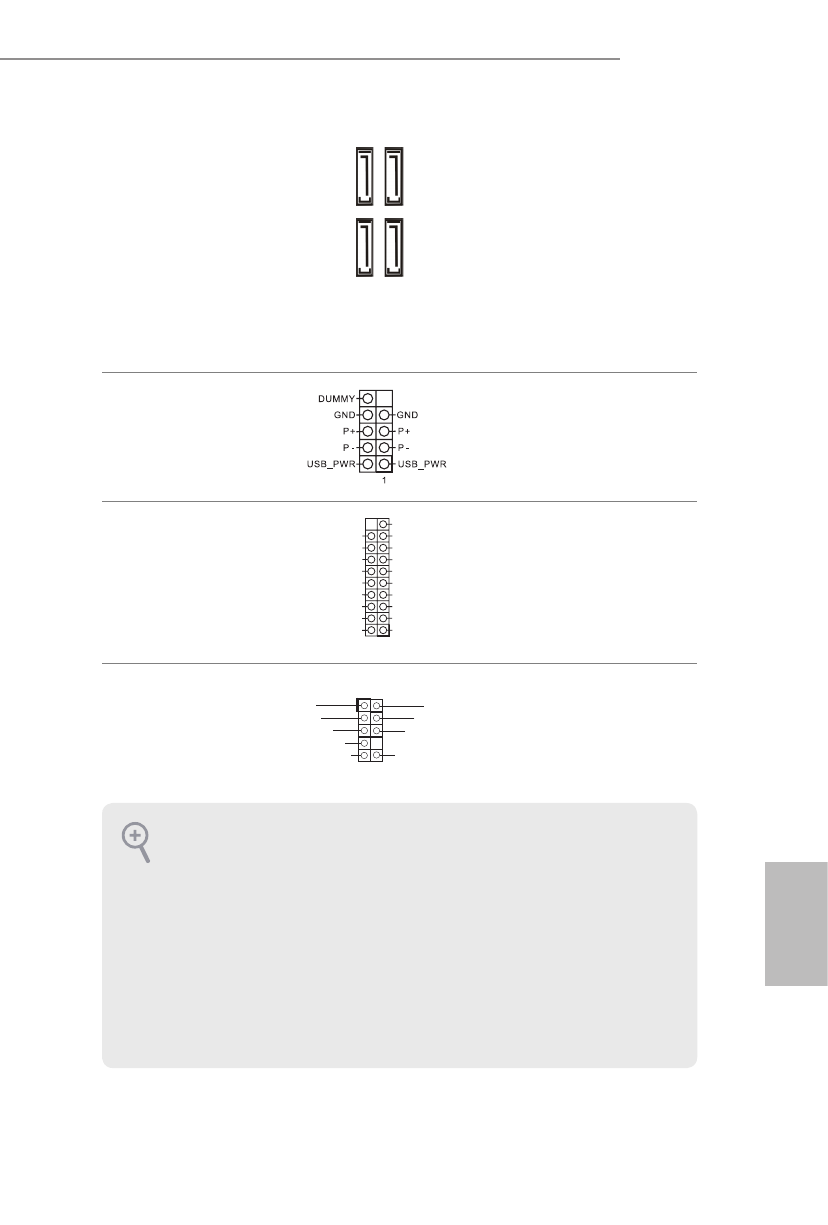

Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 10)
(SATA3_1:
voir p.1, No. 9)
(SATA3_2:
voir p.1, No. 12)
(SATA3_3:
voir p.1, No. 11)

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

Ces quatre connecteurs SATA3
sont compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.
* Si M2_1 est occupé par un
périphérique M.2 type SATA,
SATA3_0 est désactivé.

Embase USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 14)

Cette carte mère comprend un
connecteur USB2.0. Cette embase
USB 2.0 peut prendre en charge
deux ports.

Embase USB 3.2 Gen1
(USB3_3_4 à 19 broches)
(voir p.1, No. 8)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Cette carte mère comprend un
connecteur. Cette embase USB 3.2
Gen1 peut prendre en charge deux
ports.

Embase audio du panneau
frontal
(HD_AUDIO1 à 9 broches)
(voir p.1, No. 17)

J_SENS E

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Cette embase sert au branchement
des appareils audio au panneau
audio frontal.

1.  L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche),

mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel
du châssis pour installer votre système.

2.  Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau

frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile
de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de contrôle
Realtek et réglez le paramètre « Volume d’enregistrement ».
