116

日本語

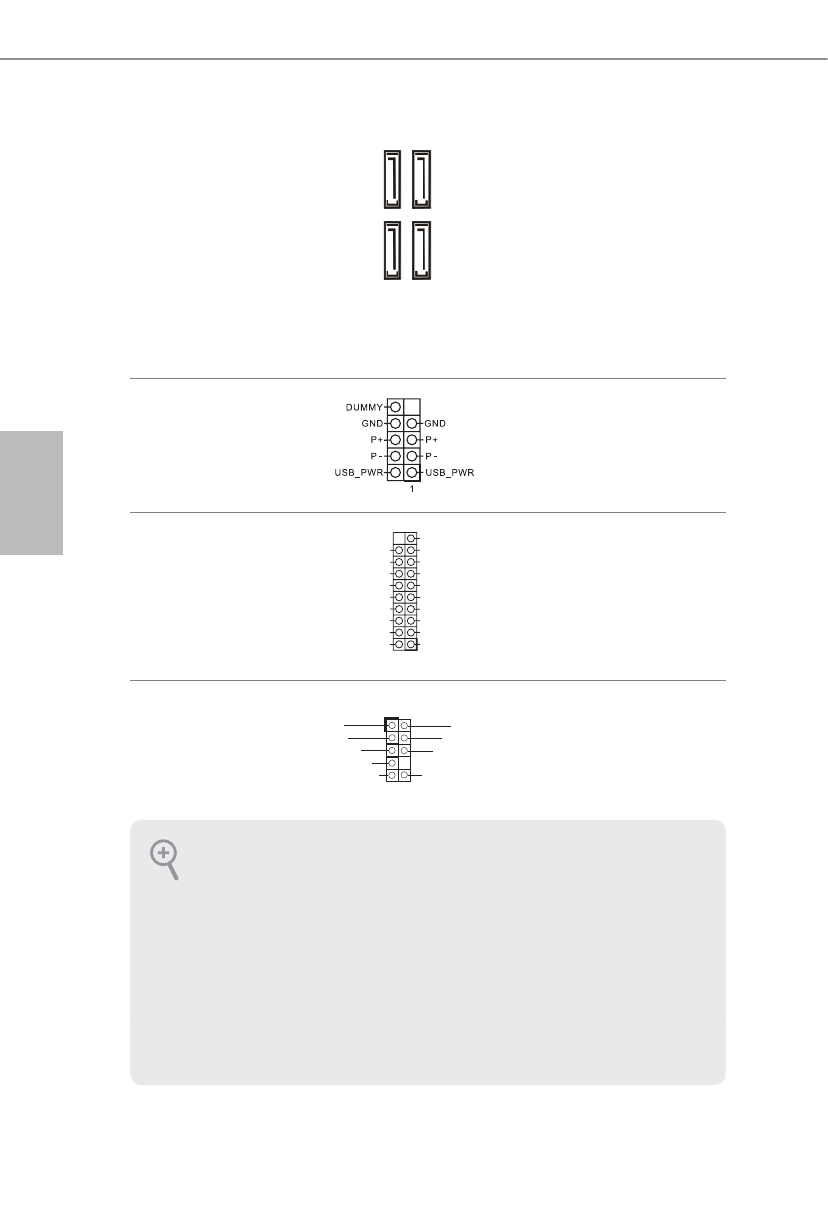

シリアル ATA3 コネクタ

（SATA3_0:

p.1、No. 10 参照）

（SATA3_1:

p.1、No. 9 参照）

（SATA3_2:

p.1、No. 12 参照）

（SATA3_3:

p.1、No. 11 参照）

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

これら 4 つの SATA3 コネクター

は、最高 6.0 Gb/s のデータ転送
速度で内部ストレージデバイス
用の SATA データケーブルをサ
ポートします。
* SATA タイプ M.2 デバイスで
M2_1 を使用している場合は、
SATA3_0 は無効になります。

USB 2.0 ヘッダー

（9 ピン USB_3_4）
（p.1、No. 14 参照）

このマザーボードには 1 つの

USB2.0 ヘッダーが装備されてい

ます。この USB 2.0 ヘッダーは

2 つのポートをサポートできます。

USB 3.2 Gen1 ヘッダー

（19 ピン USB3_3_4）
（p.1、No. 8 参照）

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

このマザーボードには 1 つの

ヘッダーが装備されています。

この USB 3.2 Gen1 ヘッダーは

2 つのポートをサポートできます。

フロントパネルオーディオ

ヘッダー

（9 ピン HD_AUDIO1）
（p.1、No. 17 参照）

J_SENS E

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

このヘッダーは、

フロントオーディ

オパネルにオーディオデバイスを
接続するためのものです。

1.

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、

正しく機能

するためには、

シャーシのパネルワイヤーが HDA をサポートしていることが必要です。

お使いのシステムを取り付けるには、

当社のマニュアルおよびシャーシのマニュアルの

指示に従ってください。

2.  AC’97

オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ

ヘッダーに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。

B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。

C. アース (GND) をアース (GND) に接続します。

D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。

AC’97

オーディオパネル

ではこれらを接続する必要はありません。

E. フロントマイクを有効にするには、

Realtek コントロールパネルの

「FrontMic」

タブで、

「録音音量」を調整してください。
