79

B550M Pro4

Italiano

Italiano

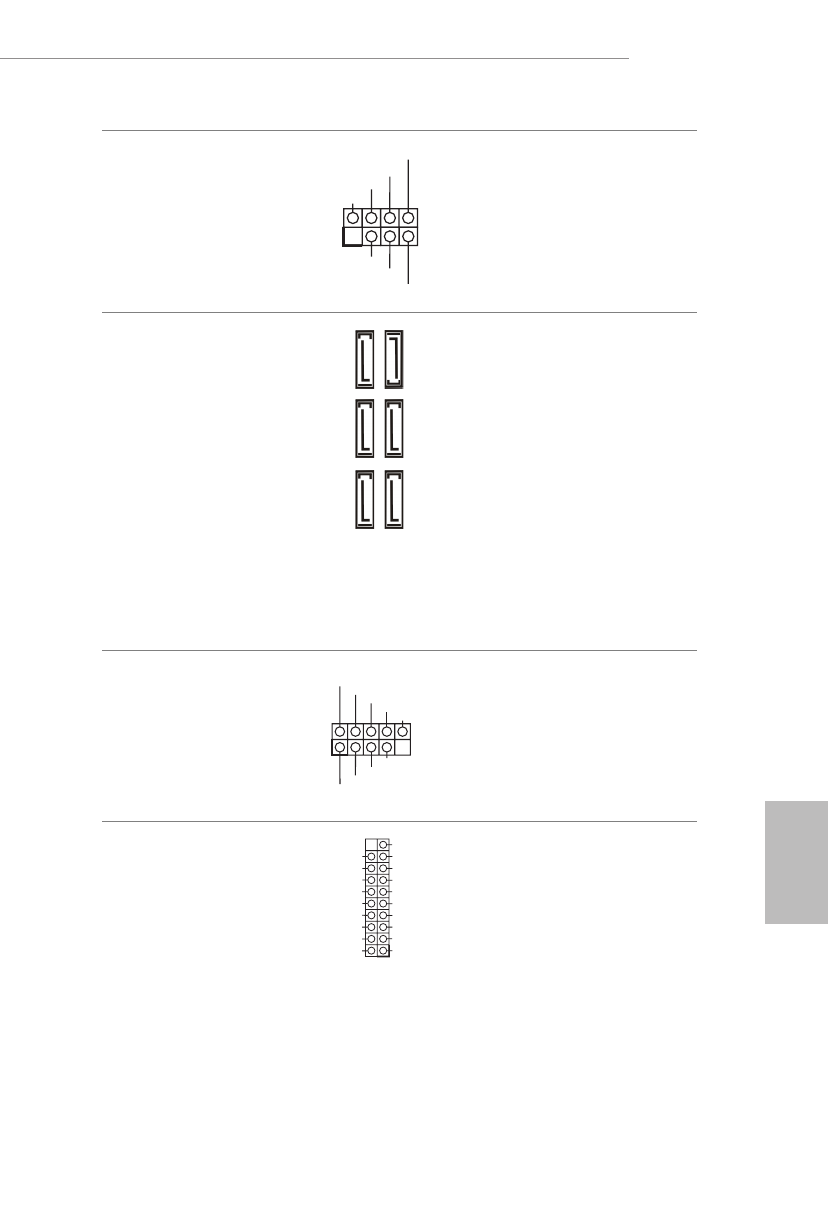

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 17)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Collegare i LED alimentazione e
l’altoparlante a questo connettore.

Connettori Serial ATA3
(SATA3_1:
vedere pag. 1, n. 11)
(SATA3_2:
vedere pag. 1, n. 10)
(SATA3_3:
vedere pag. 1, n. 13)
(SATA3_4:
vedere pag. 1, n. 12)
(SATA3_5:
vedere pag. 1, n. 14)
(SATA3_6:
vedere pag. 1, n. 15)

SA

TA3_4

SA

TA3_3

SA

TA3_6

SA

TA3_5

SA

TA3_1

SA

TA3_2

Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
* M2_2, e SATA3_5_6
condividono le corsie. Se uno
di essi è utilizzato, l’altro sarà
disabilitato.

Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 22)
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 23)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Ci sono due connettori su questa
scheda madre. Ciascun header
USB 2.0 può supportare due porte.

Header USB 3.2 Gen1
(F_USB3_1_2 a 19 pin)
(vedere pag. 1, n. 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due
porte.
