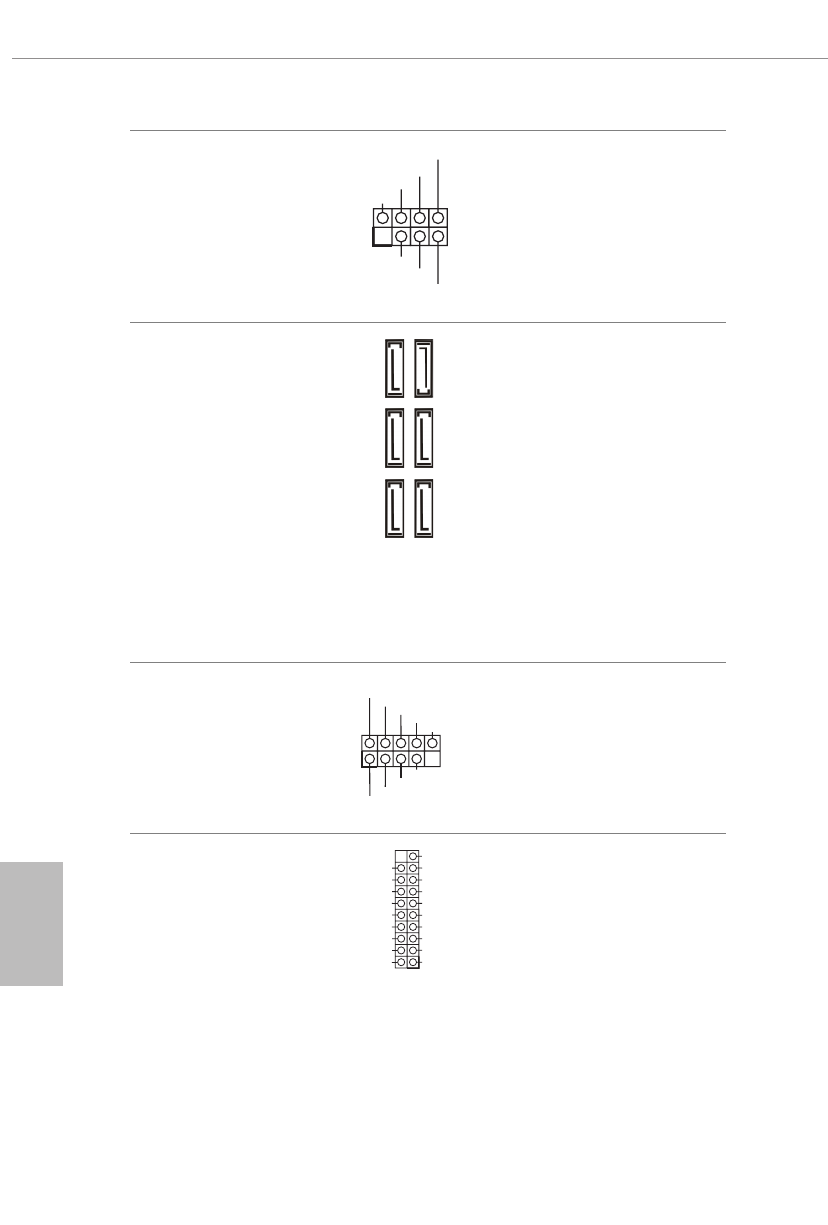

Prise DEL d’alimentation et
haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 17)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Veuillez brancher la DEL
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.

Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 11)
(SATA3_2:
voir p.1, No. 10)
(SATA3_3:
voir p.1, No. 13)
(SATA3_4:
voir p.1, No. 12)
(SATA3_5:
voir p.1, No. 14)
(SATA3_6:
voir p.1, No. 15)

SA

TA3_4

SA

TA3_3

SA

TA3_6

SA

TA3_5

SA

TA3_1

SA

TA3_2

Ces six connecteurs SATA3 sont
compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.
* Lignes partagées M2_2, et
SATA3_5_6. Si l’un des deux est
utilisé, l’autre sera désactivé.

Embases USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 22)
(USB_5_6 à 9 broches)
(voir p.1, No. 23)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Cette carte mère comprend deux
connecteurs. Chaque embase
USB 2.0 peut prendre en charge
deux ports.

Embases USB 3.2 Gen1
(F_USB3_1_2 à 19 broches)
(voir p.1, No. 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Cette carte mère comprend deux
connecteurs. Chaque embase
USB 3.2 Gen1 peut prendre en
charge deux ports.
