English

28

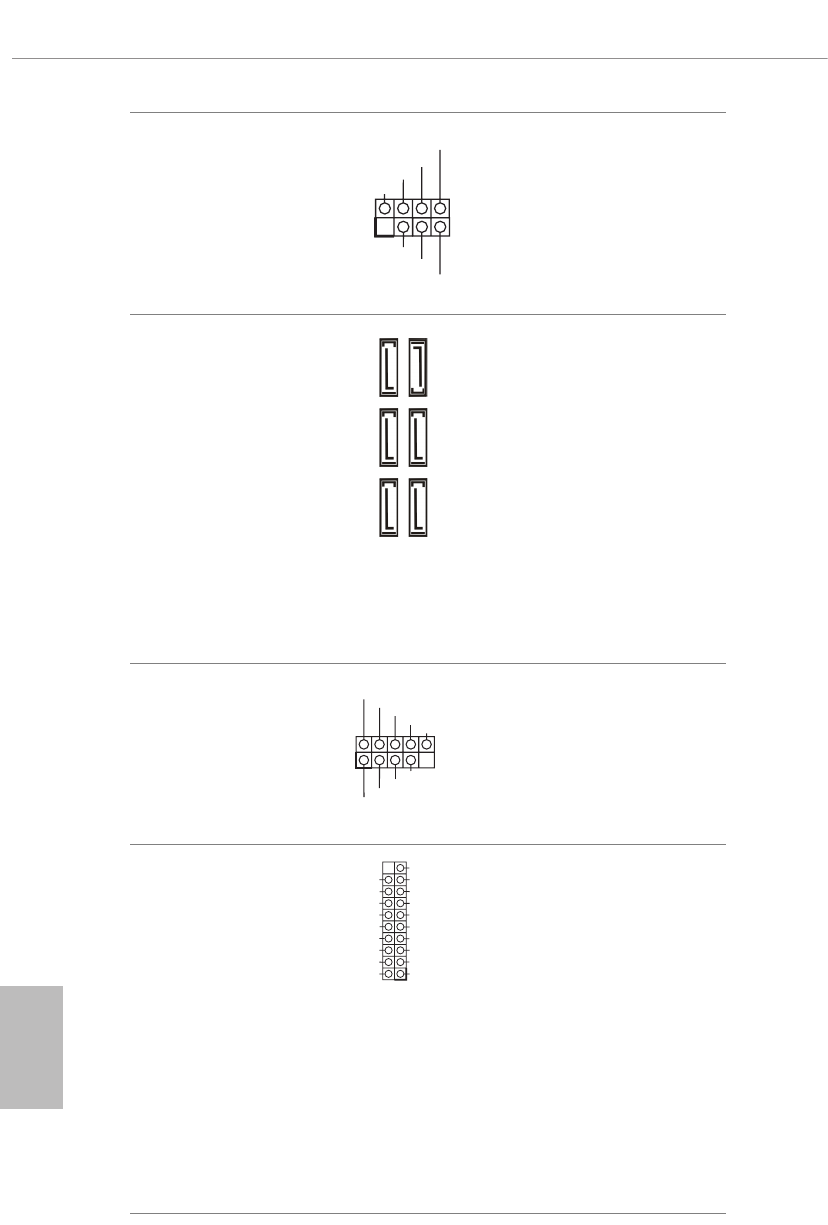

Power LED and Speaker
Header
(7-pin SPK_PLED1)
(see p.1, No. 17)

Please connect the
chassis power LED and
the chassis speaker to this
header.

Serial ATA3 Connectors
(SATA3_1:
see p.1, No. 11)
(SATA3_2:
see p.1, No. 10)
(SATA3_3:
see p.1, No. 13)
(SATA3_4:
see p.1, No. 12)
(SATA3_5:
see p.1, No. 14)
(SATA3_6:
see p.1, No. 15)

These six SATA3
connectors support SATA
data cables for internal
storage devices with up to
6.0 Gb/s data transfer rate.
* M2_2 and SATA3_5_6 share
lanes. If either one of them is
in use, the other one will be
disabled.


USB 2.0 Headers
(9-pin USB_3_4)
(see p.1, No. 22)
(9-pin USB_5_6)
(see p.1, No. 23)

There are two headers
on this motherboard.
Each USB 2.0 header can
support two ports.

 USB 3.2 Gen1 Headers
(19-pin F_USB3_1_2)
(see p.1, No. 9)

There are two headers on
this motherboard. Each
USB 3.2 Gen1 header can
support two ports.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

SA

TA3_4

SA

TA3_3

SA

TA3_6

SA

TA3_5

SA

TA3_1

SA

TA3_2
