118

Por

tuguês

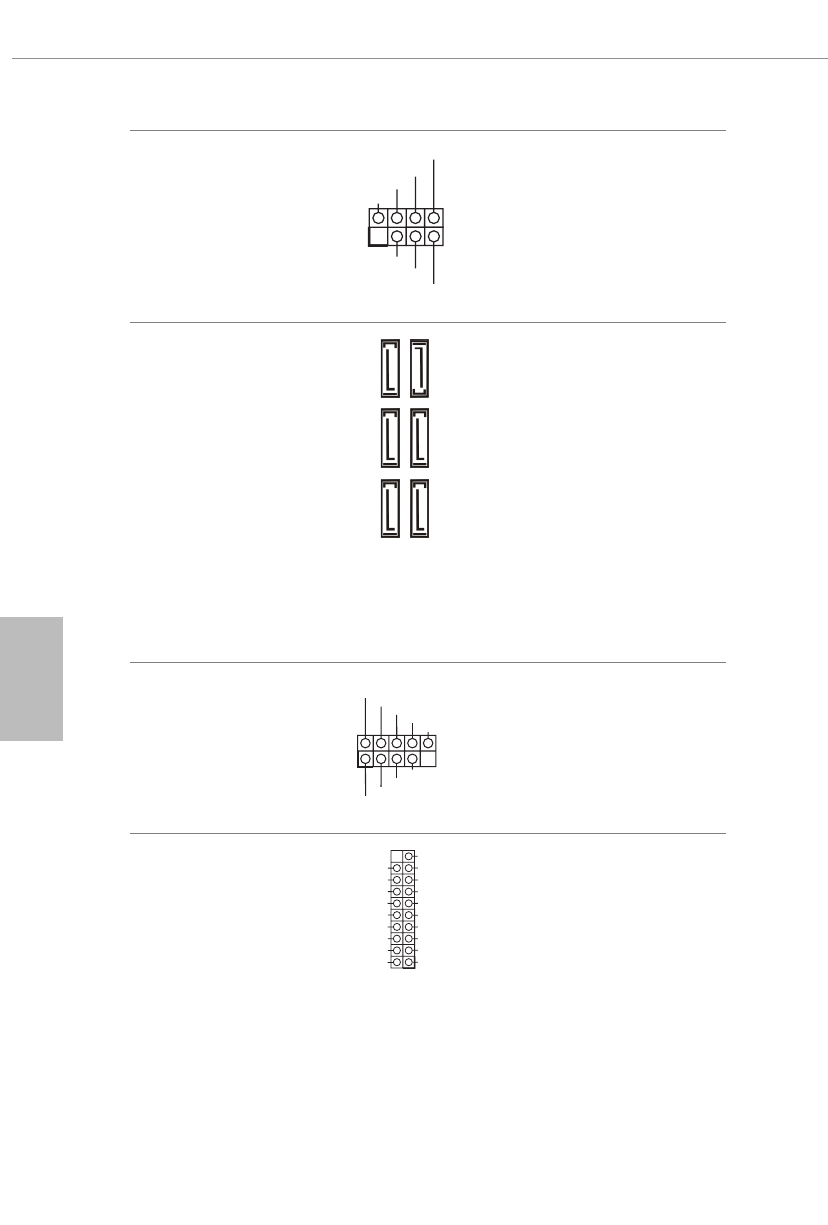

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 de 7 pinos)
(ver p.1, N.º 17)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Conecte o LED de alimentação do
chassi e o autofalante do chassi a
este cabeçote.

Conectores série ATA3
(SATA3_1:
ver p.1, N.º 11)
(SATA3_2:
ver p.1, N.º 10)
(SATA3_3:
ver p.1, N.º 13)
(SATA3_4:
ver p.1, N.º 12)
(SATA3_5:
ver p.1, N.º 14)
(SATA3_6:
ver p.1, N.º 15)

SA

TA3_4

SA

TA3_3

SA

TA3_6

SA

TA3_5

SA

TA3_1

SA

TA3_2

Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.
* M2_2, e SATA3_5_6
compartilham vias. Se qualquer um
deles estiver em uso, o outro será
desativado.

Plataformas USB 2.0
(USB_3_4 de 9 pinos)
(ver p.1, N.º 22)
(USB_5_6 de 9 pinos)
(ver p.1, N.º 23)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Há dois cabeçotes nesta placa-
mãe. Cada suporte USB 2.0 pode
suportar duas portas.

Plataformas USB 3.2 Gen1
(F_USB3_1_2 de 19 pinos)
(ver p.1, N.º 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Há dois cabeçotes nesta placa-mãe.
Cada suporte USB 3.2 Gen1 pode
suportar duas portas.
