130
Polsk
i
Polsk
i
1.4 Wbudowane złącza główkowe i inne złącza
Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad
tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami
spowoduje trwałe uszkodzenie płyty głównej.

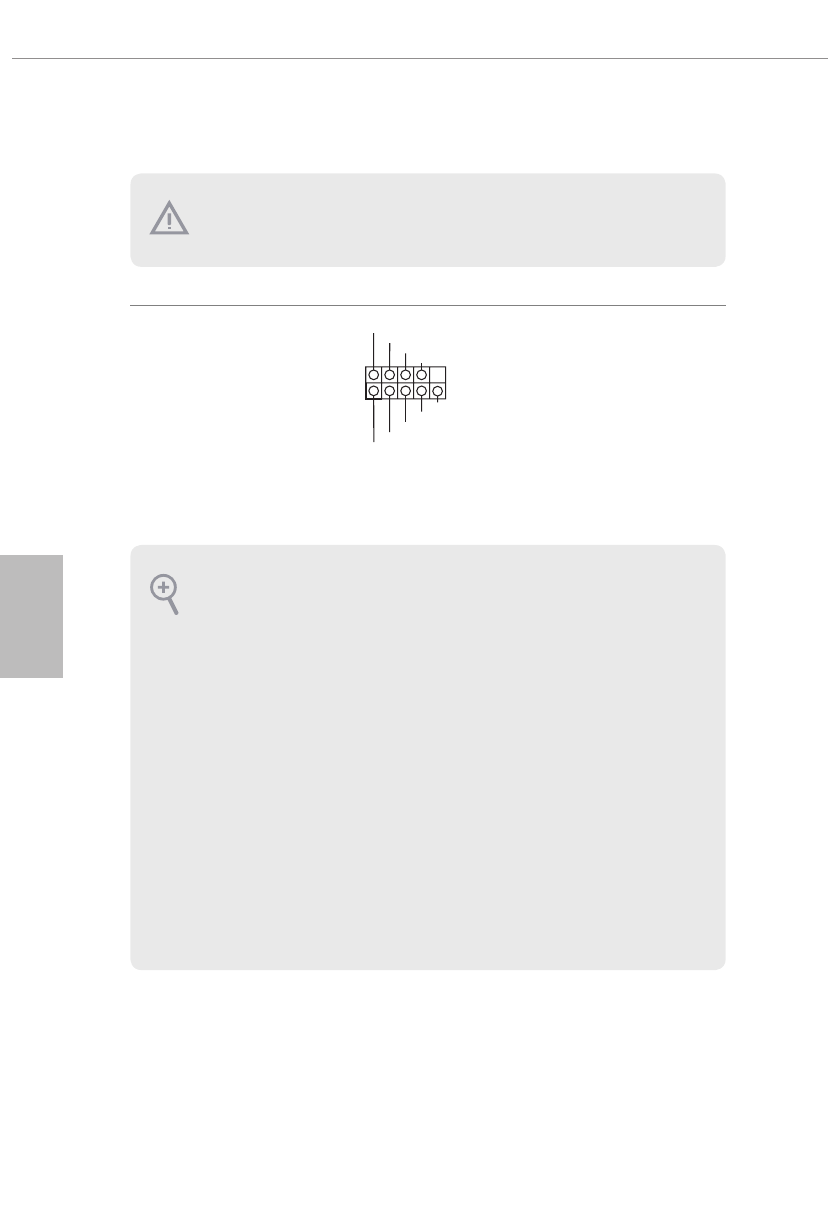

Złącze główkowe na panelu
systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 16)
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
Do tego złącza główkowego
można podłączać przycisk
zasilania, przycisk reset i wskaźnik
stanu systemu na obudowie,
zgodnie z przydziałem pinów
poniżej. Przed podłączeniem
kabli należy zapisać pozycję
pinów plus i minus.
PWRBTN (Przycisk zasilania):
Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skonfigurować
sposób wyłączania systemu z użyciem przycisku zasilania.
RESET (Przycisk resetowania):
Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowania,
aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania normalnego
ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona
podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta
dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest
włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się
z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku
twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego
obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.
