Connection

6

6

Connection

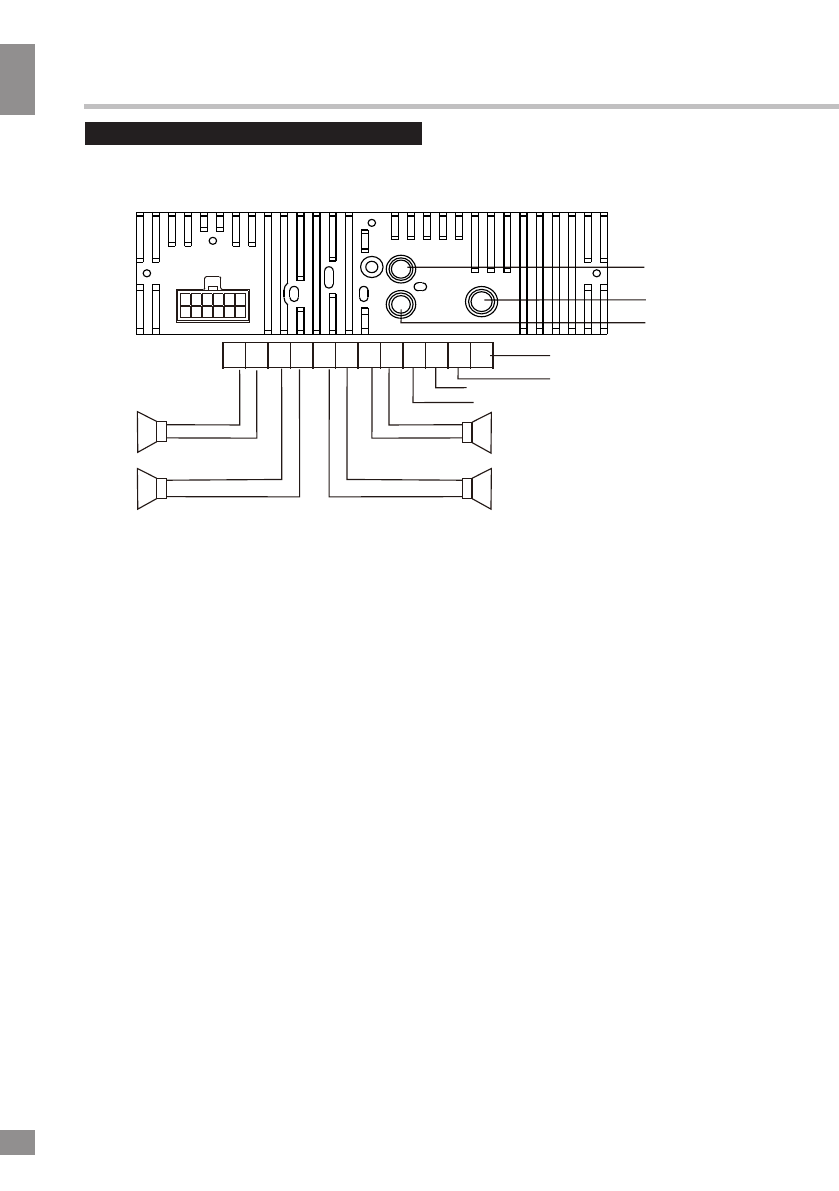

Connection diagram

Notes

• In spite of having any kinds of

speaker systems, they must use 4
ohms speaker impedance to
reduce the distortion at high volume
levels.

• Do not let the auto antenna

and ground wires touch each other.

3 4 7 8 2 1 6 5 9 10 1112

1 3 5 7 9
2 4 6 8 10 12

11

F r o n t l e f t

R e a r l e f t

W h i t e

W h i t e / b l a c k w i r e

G r e e n

G r e e n / b l a c k w i r e

G r a y

G r a y / b l a c k w i r e

P u r p l e

P u r p l e / b l a c k w i r e

F r o n t r i g h t

R e a r r i g h t

To battery anode (+12V) (Yellow)

To automatic antenna

To ignition switch (Red)

To battery cathode (ground) (Black)

L e f t

R C A

o u t p u t

(

w h i t e

)

A n t e n n a

p l u g

R i g h t

R C A

o u t p u t

(

r e d

)

Attention!

The 12-pin connector cable must be
carefully matched with description on
RL, connection of any wrong cables
(WHITE-BLACK/ GREEN-BLACK/
PURPLE-BLACK/ GRAY-BLACK) with
the Black  cable (Ground)  can be the
reason of malfunction of the built-in
amplifier.
