Установка и подключение

Установка и подключение

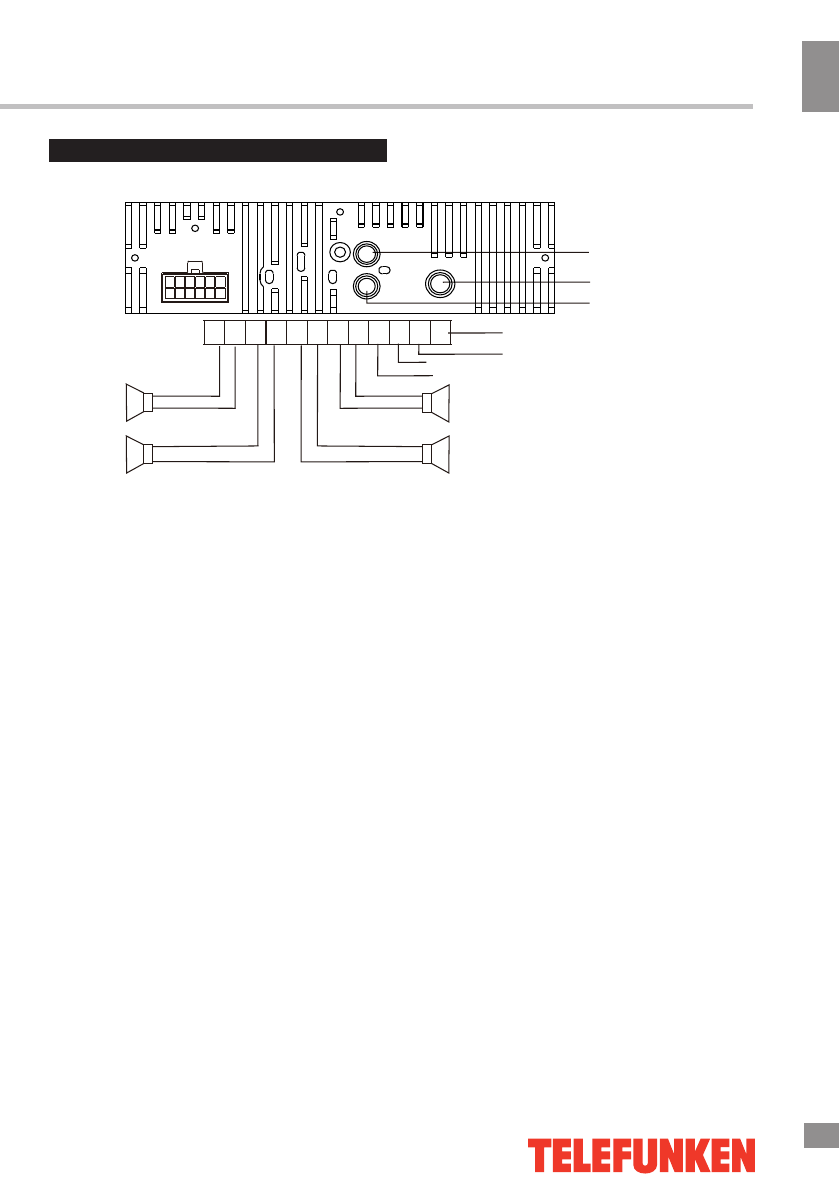

Схема подключения

Примечания

• Независимо от размера

динамиков, следует использовать
динамики с сопротивлением,
равным 4 Ом, для уменьшения
искажений при повышенной
громкости.

• Запрещается соединять

провода авто антенны и
заземления между собой.

3 4 7 8 2 1 6 5 9 10 1112

1 3 5 7 9
2 4 6 8 10 12

Фронтальный

левый динамик

Задний

левый

динамик

Белый

Белый/черный

Зеленый

Зеленый/черный

Серый

Серый/черный

Фиолетовый

Фиолетовый/черный

Фронтальный правый динамик

Задний правый динамик

Антенна

На ключ зажигания (красный)

На

аккумулятора

(

корпус

) (

черный

)

На

аккумулятора

(

+12В

) (

желтый

)

Левый стереоаудиовыход (белый)

Антенный вход
Правый стереоаудиовыход (красный)

Отрицательный провод
динамика не должен быть
заземлен, иначе может
перегореть проигрыватель!

Внимание!

Установку устройства и подключение
к кабелю с 12-pin коннектором
производить при отключенной
аккумуляторной батарее. Перед
подключением аккумуляторной
батареи убедитесь
в правильности проведенной
коммутации и соблюдении
полярности.
Подключение к черному кабелю
(массе) других кабелей:
бело-черного/ зелено-черного/
фиолетово-черного/серо-черного)
может привести к неисправности
усилителя.
