Прикрепление передней панели

Если Вы не пользуетесь функцией снятия и уста-
новки передней панели, прикрепите переднюю
панель к аппарату при помощи прилагаемых кре-
пежных винтов.

Соединение устройств системы

Примечания:

Этот аппарат предназначен для автомобилей с 12-вольтным аккумулятором и заземле-
нием типа «минус на массе». Прежде чем устанавливать его в автомобиль с жилым
кузовом для загородного отдыха, грузовик или автобус, проверьте напряжение аккуму-
лятора.

Во избежание короткого замыкания в электрической системе автомобиля обязательно
отсоедините отрицательный (–) кабель аккумулятора перед установкой аппарата.

Обратитесь к инструкциям за сведениями о подключении усилителя мощности и других
устройств, затем надлежащим образом выполните соединения.

Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты про-
водов обмотайте их изолентой в тех местах, где они проложены вплотную к металли-
ческим частям автомобиля.

Винт

Приборная панель или консоль

Фабричный радиомонтажный
кронштейн

Крепежный винт

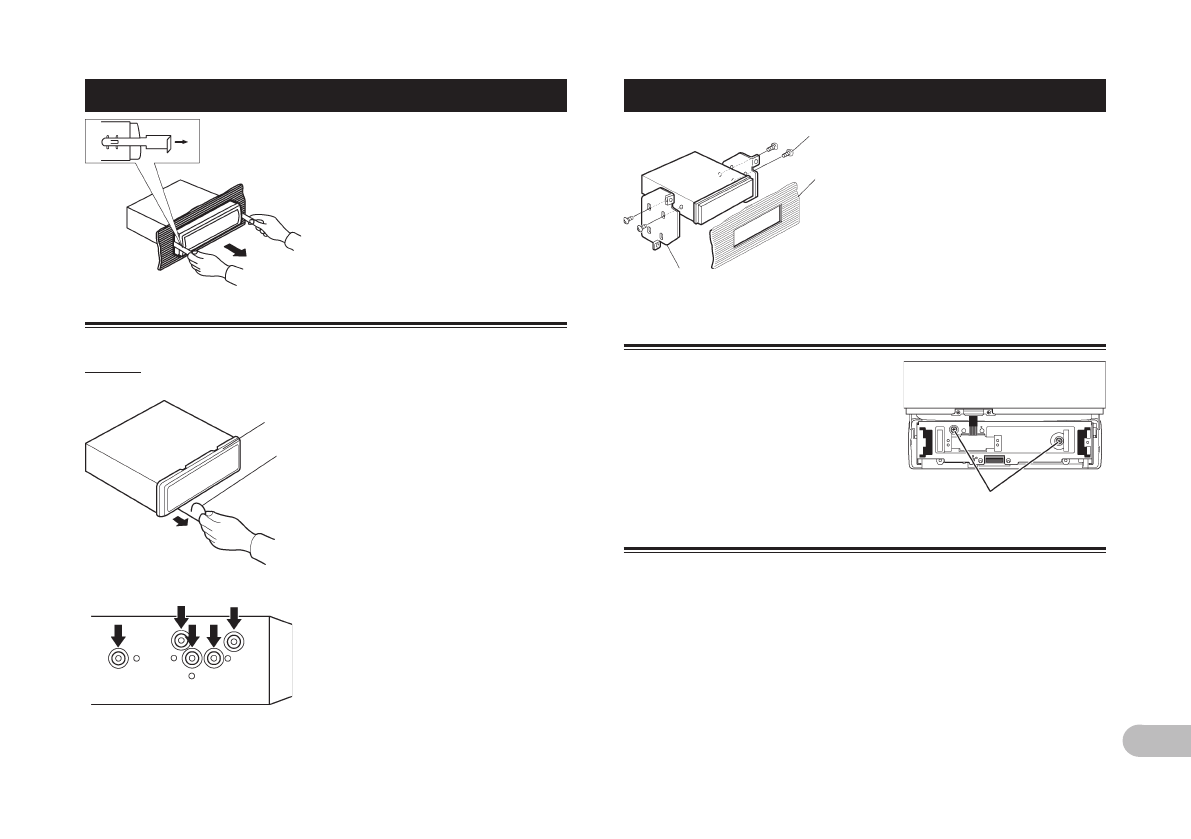

Установка аппарата

Как показано на рисунке, вставляйте прилагаемые экст-
ракционные ключи в аппарат до тех пор, пока они со
щелчком не встанут на место. Удерживая ключи прижа-
тыми к боковым панелям аппарата, выньте аппарат.

Задний монтажный узел стандарта DIN

Установка с использованием нарезных отверстий на боковых сторонах
аппарата

1. Выньте раму.

Вставьте отпирающий стержень в отверстие в ниж-
ней части рамы и тяните наружу, чтобы вынуть раму.
(Когда будете снова прикреплять раму на место, по-
верните ее стороной с канавкой вниз, и прикрепите
раму.)

2. Прикрепите аппарат к фабричному радиомонтажному кронштейну.

Выберите положение, в котором нарезные от-
верстия кронштейна и нарезные отверстия ап-
парата совпадают (подогнаны друг к другу), и
завинтите винты в 2 местах на каждой стороне.
В зависимости от формы нарезных отверстий в
кронштейне используйте стяжные винты (5

мм) или устанавливаемые заподлицо с поверх-
ностью винты с плоской головкой (5

9 мм).

Рама
