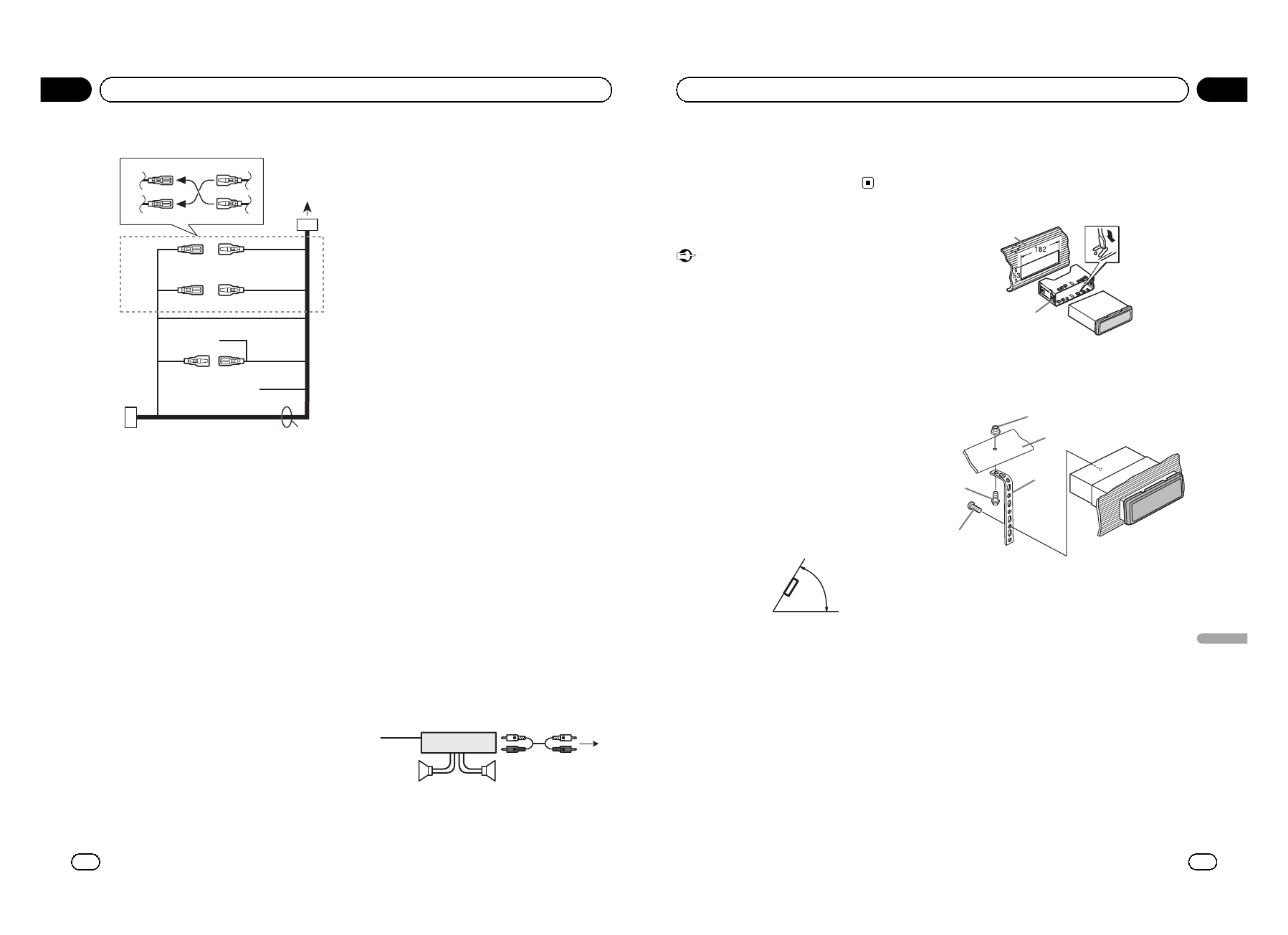

Stroomkabel
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
e
d
c
1
Naar ingang stroomkabel
2
De functie van
3
en
5
kan verschillen afhan-
kelijk van het type voertuig. Verbind in dat
geval
4
met
5
en
6
met
3
.
3
Geel
Back-up (of accessoire)
4
Geel
Aansluiten op de constante 12 V-voedingsaan-
sluiting.
5
Rood
Accessoire (of back-up)
6
Rood
Aansluiten op een aansluiting die door de
contactschakelaar wordt aangestuurd (12 V
gelijkstroom).
7
Verbind kabels van dezelfde kleur met elkaar.
8
Zwart (chassisaarding)
9
Blauw-wit
De pinpositie van de ISO-connector verschilt
naargelang het type voertuig. Als pin 5 de an-
tenne aanstuurt, verbindt u
9
en
b
. In andere
typen voertuigen verbindt u
9
en
b
nooit.
a
Blauw/wit
Aansluiten op systeembedieningsaansluiting
van de versterker (maximaal 300 mA, 12 V ge-
lijkstroom).
b
Blauw-wit
Aansluiten op bedieningsaansluiting van de
gemotoriseerde antenne (maximaal 300 mA,
12 V gelijkstroom).
c
Geel/zwart
Als u apparatuur met dempingsfunctie ge-
bruikt, verbindt u deze draad met de draad
voor audiodemping op die apparatuur. Als u
zulke apparatuur niet gebruikt, verbindt u de
draad voor audiodemping niet.
d
Luidsprekerkabels
Wit: Linksvoor
+
Wit-zwart: Linksvoor
*
Grijs: Rechtsvoor
+
Grijs-zwart: Rechtsvoor
*
Groen: Linksachter
+
of subwoofer
+
Groen-zwart: Linksachter
*
of subwoofer
*
Violet: Rechtsachter
+
of subwoofer
+
Violet-zwart: Rechtsachter
*
of subwoofer
*
e
ISO-connector
Bij sommige voertuigen is de ISO-connector
in twee verdeeld. Verbind in dat geval beide
connectoren.
Opmerkingen
!
Wijzig de begininstelling van dit toestel. Raad-
pleeg gedeelte
SW CONTROL
(achteruitgang
en subwoofer)
op bladzijde 152.
De subwooferuitgang van dit toestel is mono.
!
Als u een subwoofer van 70 W (2
Ω
) gebruikt,
moet u de subwoofer aansluiten op de violette
en zwart-violette draden van dit toestel. Sluit
niets aan op de groene en groen-zwarte dra-
den.
Versterker (apart verkrijgbaar)
Maak deze verbindingen als de optionele ver-
sterker wordt gebruikt.
1
3
2
4
5
5
1
Systeemafstandsbediening
Verbinden met blauw-witte kabel.
Nl
156
Hoofdstuk
03
Installatie
2
Versterker (apart verkrijgbaar)
3
Aansluiten op RCA-kabel (apart verkrijgbaar)
4
Naar achteruitgang of subwooferuitgang
5
Luidspreker achterin of subwoofer
Installatie
Belangrijk
!
Controleer alle aansluitingen en systemen
voordat u de installatie voltooit.
!
Gebruik geen onderdelen van andere fabrikan-
ten; deze kunnen storingen veroorzaken.
!
Neem contact op met uw dealer als er voor de
installatie gaten moeten worden geboord of
als er andere aanpassingen aan het voertuig
nodig zijn.
!
Installeer dit toestel niet op een plaats waar:
—
het de besturing van het voertuig kan be-
lemmeren.
—
het de inzittenden kan verwonden bij een
noodstop.
!
De halfgeleiderlaser raakt bij oververhitting
beschadigd. Plaats dit apparaat niet op plaat-
sen waar het warm wordt, zoals nabij de uit-
laat van een kachel.
!
Dit toestel werkt het beste als het wordt ge-
plaatst onder een hoek van minder dan 60°.
60°
DIN-bevestiging voor/achter
Dit toestel kan geïnstalleerd worden via een
voor- of achtermontage.
Gebruik voor installatie in de handel verkrijg-
bare onderdelen.
DIN-voormontage
1
Schuif de montagebehuizing in het
dashboard.
Gebruik voor installatie in een ondiepe ruimte
de meegeleverde montagebehuizing. Als er
voldoende ruimte is, gebruikt u de montagebe-
huizing die met het voertuig geleverd werd.
2
Zet de montagebehuizing vast door
met een schroevendraaier de metalen lip-
jes op hun plaats te buigen (90°).
1
2
1
Dashboard
2
Montagebehuizing
3
Installeer het toestel zoals aangegeven.
1
2
3
4
5
1
Moer
2
Brandmuur of metalen steunvlak
3
Metalen band
4
Schroef
5
Schroef (M4 × 8)
#
Controleer of het toestel stevig op zijn plaats
is gemonteerd. Het toestel functioneert wellicht
niet naar behoren als het niet goed is bevestigd.
Nl
157
Hoofdstuk
Nederlands
03
Installatie
