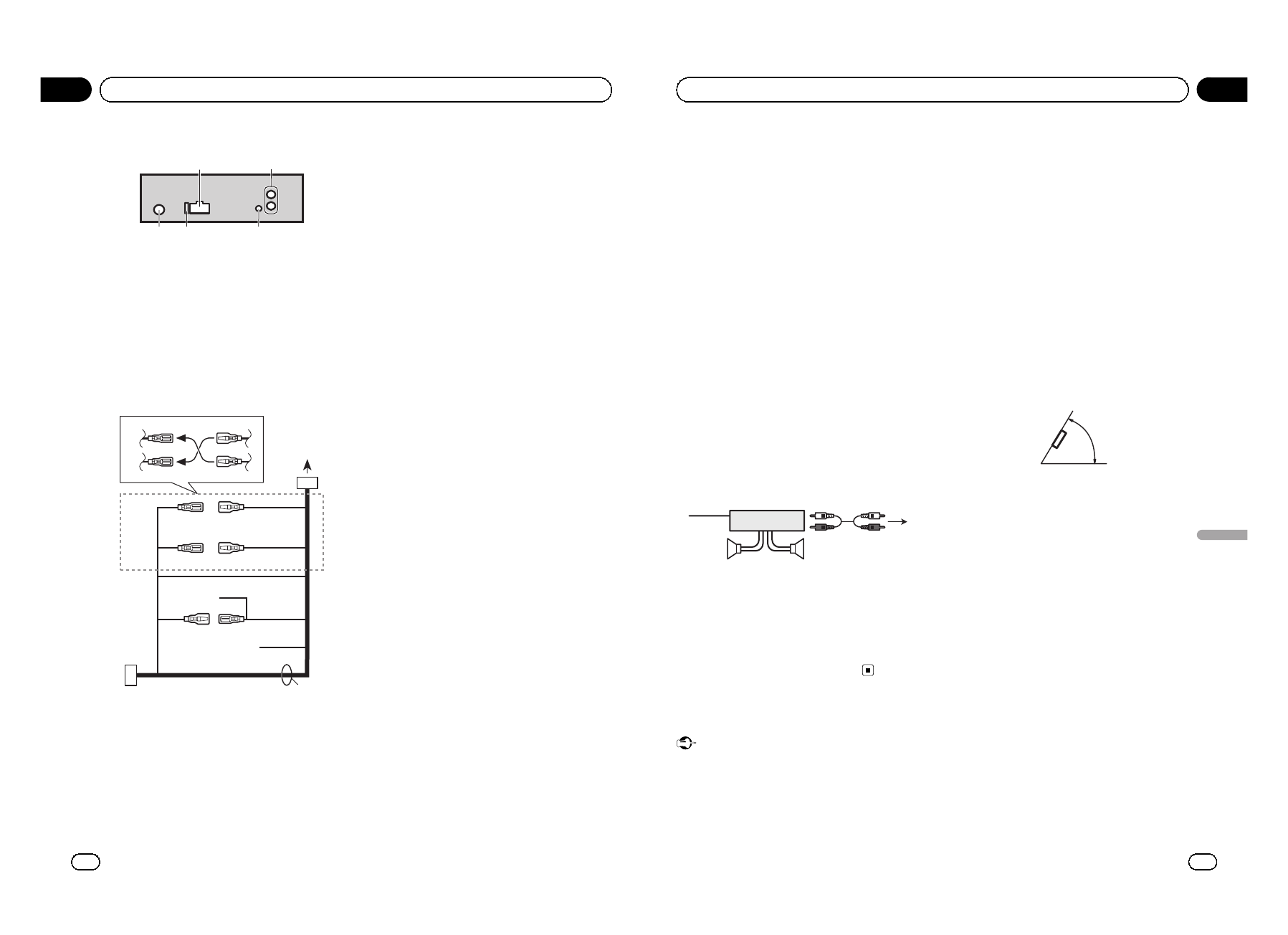

dieses Gerät

1

3

4

5

2

1

Netzkabelzugang

2

Heck- oder Subwooferausgang

3

Antenneneingang

4

Sicherung (10 A)

5

Eingang der festverdrahteten Fernbedienung
Es besteht die Möglichkeit, einen (separat er-
hältlichen) festverdrahteten Fernbedienungs-
adapter anzuschließen.

Netzkabel

1

3

3

2

4

4

5

5

6

6

b

8

9

7

a

e

d

c

1

Zum Netzzugang

2

Je nach Fahrzeugtyp können die Funktionen

3

und

5

variieren. Stellen Sie in diesem Fall

sicher, dass der Anschluss von

4

nach

5

und

6

nach

3

erfolgt.

3

Gelb
Reserveversorgung (oder Zubehör)

4

Gelb
An die Klemme der konstanten 12 V-Span-
nungsversorgung anschließen.

5

Rot
Zubehör (oder Reserveversorgung)

6

Rot
Verbindung mit der Klemme der zündungsge-
steuerten Spannungsversorgung (12 V Gleich-
spannung).

7

Verbinden Sie jeweils Anschlüsse derselben
Farbe miteinander.

8

Schwarz (Fahrgestell-Erdung)

9

Blau/Weiß
Die Pin-Position des ISO-Anschlusses variiert
je nach Fahrzeugtyp. Wird Pin 5 zur Steuerung
der Antenne verwendet, verbinden Sie

9

und

b

. Verbinden Sie in jedem anderen Fahrzeug-

typ niemals

9

und

b

.

a

Blau/Weiß
Verbindung mit der Systemsteuerungsklem-
me des Leistungsverstärkers (max. 300 mA,
12 V Gleichspannung)

b

Blau/Weiß
Verbindung mit der Steuerungsklemme des
Automatikantennenrelais (max. 300 mA 12 V
Gleichspannung).

c

Gelb/Schwarz
Wenn Sie ein Gerät mit Stummschaltfunktion
verwenden, verbinden Sie diesen Draht mit
dem Draht der Audio-Stummschaltung dieses
Geräts. Andernfalls sollte der Draht der Audio-
Stummschaltung (Mute) frei bleiben.

d

Lautsprecherkabel
Weiß: Vorn links

+

Weiß/Schwarz: Vorn links

*

Grau: Vorn rechts

+

Grau/Schwarz: Vorn rechts

*

Grün: Hinten links

+

oder Subwoofer

+

Grün/Schwarz: Hinten links

*

oder Subwoo-

fer

*

Violett: Hinten rechts

+

oder Subwoofer

+

Violett/Schwarz: Hinten rechts

*

oder Sub-

woofer

*

De

126

Abschnitt

03

Installation

e

ISO-Anschluss
Bei manchen Fahrzeugtypen kann der ISO-An-
schluss zweigeteilt sein. Stellen Sie in diesem
Fall sicher, dass zu beiden Anschlüssen Ver-
bindungen hergestellt werden.

Hinweise

!

Ändern Sie die Grundeinstellungen dieses Ge-
räts. Siehe

SW CONTROL

(Heckausgangs-

und Subwoofer-Einstellung)

auf Seite 122.

Die Subwoofer-Ausgabe dieses Geräts erfolgt
in Mono.

!

Bei Verwendung eines 70-W-Subwoofers (2

Ω

)

muss sichergestellt werden, dass der Subwoo-
fer am violetten und violett/schwarzen-An-
schluss dieses Geräts angeschlossen wird.
Schließen Sie nichts an den grünen und grün/
schwarzen-Anschluss an.

Leistungsverstärker (separat
erhältlich)

Führen Sie diese Verkabelungen beim Ge-
brauch eines optionalen Verstärkers durch.









1

3

2

4

5

5

1

Systemfernbedienung
Verbindung mit blau/weißem Kabel.

2

Leistungsverstärker (separat erhältlich)

3

Verbindung mit dem Cinch-Kabel (separat er-
hältlich)

4

Zum Heck- oder Subwooferausgang

5

Hecklautsprecher oder Subwoofer

Installation

Wichtig

!

Überprüfen Sie vor der endgültigen Installa-
tion alle Anschlüsse und Systeme.

!

Die Verwendung nicht zugelassener Teile
kann eine Funktionsstörung zur Folge haben.

!

Wenden Sie sich an Ihren Fachhändler, wenn
für die Installation Löcher gebohrt oder ande-
re Änderungen am Fahrzeug vorgenommen
werden müssen.

!

Installieren Sie dieses Gerät keinesfalls an fol-
genden Orten:

—

Orte, an denen das Gerät die Steuerung
des Fahrzeugs behindern könnte.

—

Orte, an denen das Gerät die Insassen des
Fahrzeugs im Anschluss an eine Schnell-
bremsung verletzen könnte.

!

Der Halbleiterlaser kann durch Überhitzung
beschädigt werden. Installieren Sie dieses
Gerät deshalb in sicherer Entfernung von Hit-
zequellen, wie z. B. Heizöffnungen.

!

Optimale Leistung kann durch eine Installa-
tion des Geräts in einem Winkel unter 60° er-
zielt werden.

60°

Front-/Rückmontage nach DIN

Dieses Gerät kann soviel über die Front- als
auch über die Rückmontage installiert wer-
den.
Verwenden Sie für die Montage im Handel er-
hältliches Zubehör.

DIN-Frontmontage

1

Führen Sie den Montagerahmen in das

Armaturenbrett ein.

Verwenden Sie den mitgelieferten Montage-
rahmen, wenn bei der Installation wenig Platz
zur Verfügung steht. Bei ausreichendem Platz
kann der mit dem Fahrzeug mitgelieferte Mon-
tagerahmen verwendet werden.
