2

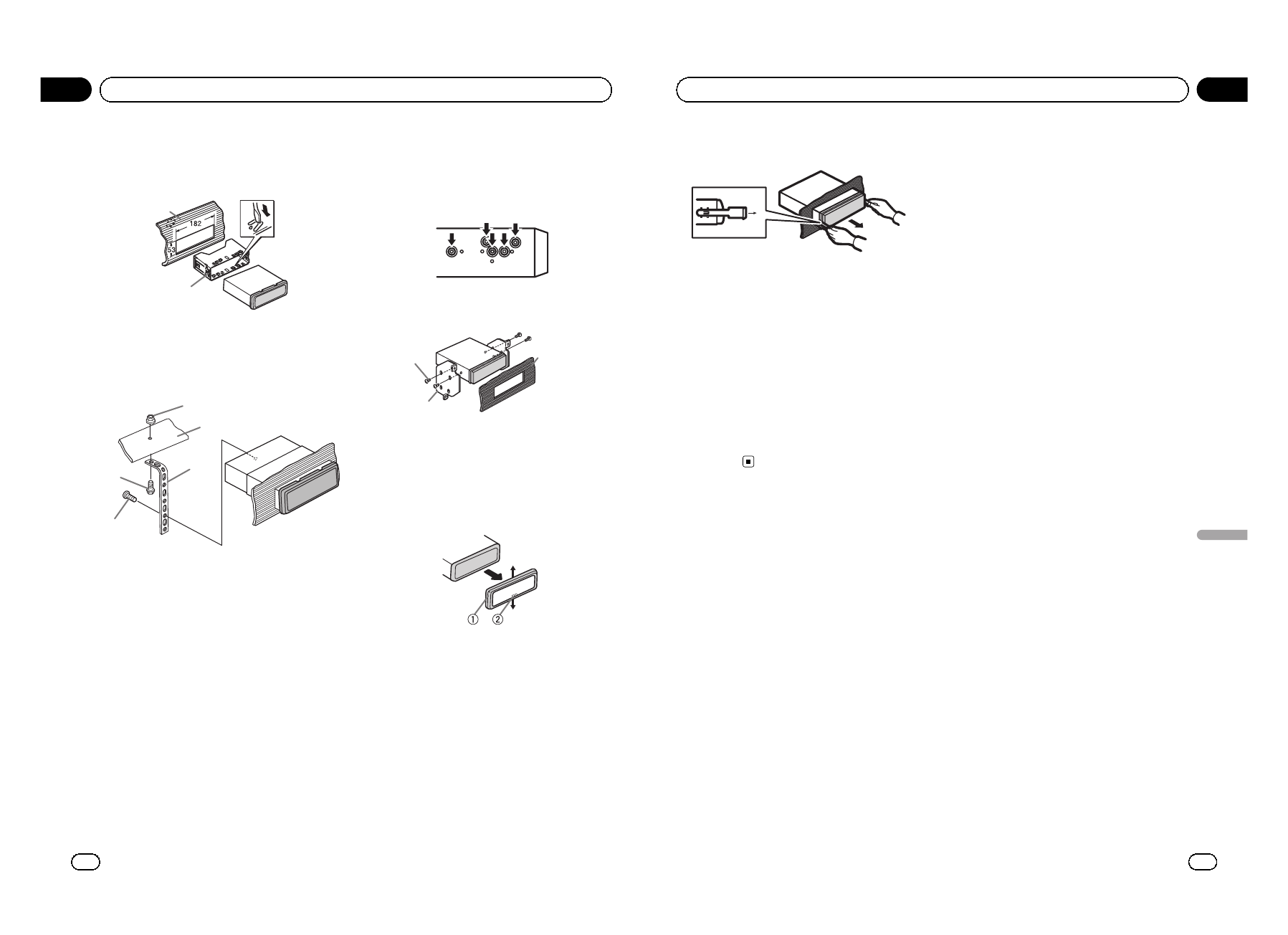

Befestigen Sie den Montagerahmen

mithilfe eines Schraubendrehers: Die Me-
tallklammern sind in eine sichere Position
(90°) zu biegen.

1

2

1

Armaturenbrett

2

Montagerahmen

3

Installieren Sie das Gerät wie in der Ab-

bildung gezeigt.

1

2

3

4

5

1

Mutter

2

Brand- oder Metallstütze

3

Metallband

4

Schraube

5

Schraube (M4 × 8)

#

Stellen Sie sicher, dass das Gerät fest ange-

bracht ist. Ein instabiler Einbau kann zum Aus-
setzen von Tönen führen oder andere
Fehlfunktionen verursachen.

DIN-Rückmontage

1

Bestimmen Sie die geeignete Position,

damit die Löcher an der Klammer und den
Geräteseiten ordnungsgemäß ausgerichtet
sind.

2

Ziehen Sie auf jeder Seite zwei Schrau-

ben fest.

1

2

3

1

Blechschraube (5 mm × 8 mm)

2

Montageklammer

3

Armaturenbrett oder Konsole

Entfernen des Geräts

1

Entfernen Sie den Einpassungsring.

1

Einpassungsring

2

Aussparung

!

Bei entriegelter Bedienfläche lässt sich der
Einpassungsring einfacher erreichen.

!

Halten Sie beim Wiederanbringen des Ein-
passungsrings die Seite mit der Ausspa-
rung nach unten.

2

Führen Sie die mitgelieferten Extrakti-

onsschlüssel an beiden Geräteseiten ein,
bis sie in der richtigen Position einrasten.

De

106

Abschnitt

03

Installation

3

Ziehen Sie das Gerät aus dem Armatur-

enbrett.

Abnehmen und
Wiederanbringen der
Frontplatte

Sie können die Frontplatte zum Schutz vor
Diebstahl abnehmen.
Drücken Sie die Taste zum Entriegeln der
Frontplatte und schieben Sie sie nach oben
und auf Sie zu.
Detaillierte Informationen hierzu finden Sie
unter

Entfernen der Frontplatte zum Schutz vor

Diebstahl

und

Wiederanbringen der Frontplatte

auf Seite 93.

De

107

Abschnitt

Deutsch

03

Installation
