Die Tonausgabe wird automatisch stummge-
schaltet, wenn:

!

mit einem an dieses Gerät angeschlosse-
nen Mobiltelefon ein Anruf empfangen
oder getätigt wird.

!

von einem an dieses Gerät angeschlosse-
nen Pioneer-Navigationsgerät Sprachan-
weisungen ausgegeben werden.

Der Ton wird abgeschaltet, im Display er-
scheint

MUTE

und sämtliche Audio-Einstel-

lungen, mit Ausnahme der
Lautstärkeregelung, sind blockiert. Der Betrieb
kehrt in den Normalzustand zurück, sobald
die Telefonverbindung oder die Sprachführung
beendet wird.

De

102

Abschnitt

02

Bedienung des Geräts

Anschlüsse

Wichtig

!

Bei der Installation des Geräts in einem Kraft-
fahrzeug, das am Zündschalter keine Position
ACC aufweist, kann es je nach Anschlusstyp
zu einer Entleerung der Fahrzeugbatterie kom-
men, wenn das rote Kabel nicht mit dem An-
schluss verbunden wurde, der für die
Erkennung des Zündschlüsselbetriebs verant-
wortlich ist.

O

N

S

T

A

R

T

O

F

F

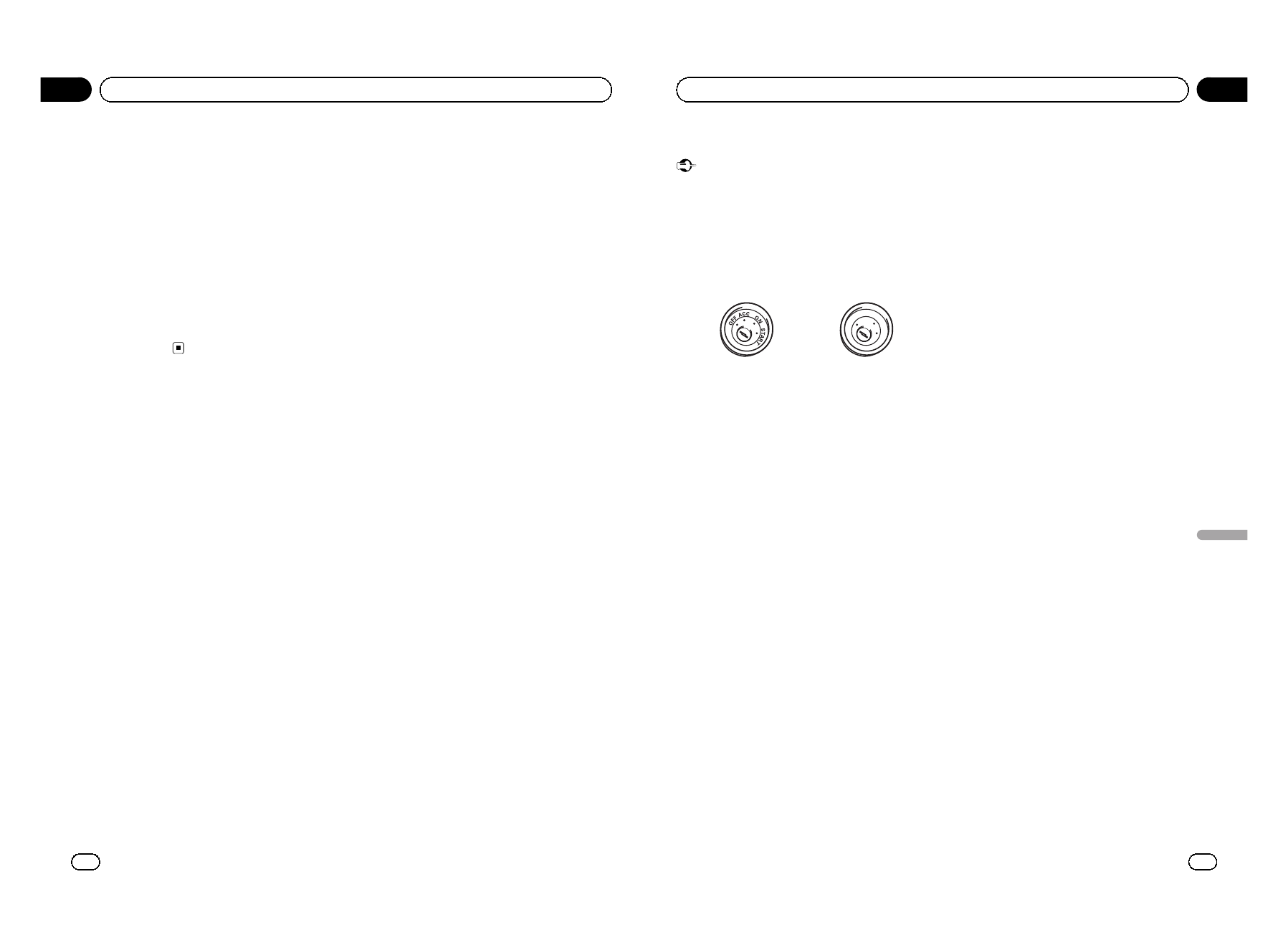

Zündung mit Position
ACC

Zündung ohne Posi-
tion ACC

!

Der Einsatz dieses Geräts in einer anderen als
der nachstehend angegebenen Betriebsum-
gebung kann einen Brand auslösen oder eine
Funktionsstörung zur Folge haben:

—

Kraftfahrzeuge mit 12-Volt-Batterie und ne-
gativer Erdung.

—

Lautsprecher mit 50 W (Ausgabe) und
4 Ohm bis 8 Ohm (Impedanz).

!

Um Kurzschluss, Überhitzung oder Funktions-
störungen zu vermeiden, halten Sie sich stets
an die nachstehend aufgeführten Anweisun-
gen:

—

Trennen Sie die Verbindung zur negativen
Anschlussklemme der Fahrzeugbatterie,
bevor Sie das Gerät installieren.

—

Sichern Sie die Kabel mit Kabelklemmen
oder Klebeband. Zum Schutz der Verkabe-
lung sollten die Kabel an allen Stellen, an
denen sie mit Metallteilen in Berührung
kommen, mit Isolierband umwickelt wer-
den.

—

Bringen Sie die Kabel in sicherer Entfer-
nung von beweglichen Fahrzeugkompo-
nenten, wie z. B. Schalthebel und
Sitzschienen, an.

—

Bringen Sie die Kabel in größtmöglicher
Entfernung von Stellen an, die sich erhit-
zen, wie z. B. der Heizungsöffnung.

—

Führen Sie das gelbe Batteriekabel nicht
durch ein Loch in den Motorraum, um die
Verbindung mit der Fahrzeugbatterie
herzustellen.

—

Kleben Sie freie Kabelanschlüsse mit Iso-
lierband ab.

—

Kürzen Sie die Kabel nicht.

—

Entfernen Sie niemals die Isolierung des
Stromkabels dieses Geräts, um die Strom-
zufuhr mit einem anderen Gerät zu teilen.
Dadurch wird die Stromversorgungslei-
stung des Kabels beeinträchtigt.

—

Verwenden Sie eine Sicherung, die den
vorgegebenen Leistungsmerkmalen ent-
spricht.

—

Verdrahten Sie das negative Lautsprecher-
kabel niemals direkt mit der Erde.

—

Gruppieren Sie niemals die negativen
Kabel mehrerer Lautsprecher.

!

Wenn dieses Gerät eingeschaltet wird, liegen
Steuersignale am blau/weißen Kabel an. Ver-
binden Sie dieses Kabel mit der Systemfern-
bedienung eines externen
Leistungsverstärkers oder der Steuerklemme
des Automatikantennenrelais des Kraftfahr-
zeugs (max. 300 mA, 12 V Gleichspannung).
Wenn das Fahrzeug mit einer in die Heck-
scheibe integrierten Radioantenne ausgestat-
tet ist, verbinden Sie das Kabel mit der
Versorgungsklemme des Antennenboosters.

!

Verbinden Sie das blau/weiße Kabel niemals
mit der Leistungsklemme des externen Lei-
stungsverstärkers. Darüber hinaus darf das
Kabel keinesfalls mit der Leistungsklemme
der Fahrzeugantenne verbunden werden. An-
dernfalls kann es zu einer Entleerung oder
Funktionsstörung der Fahrzeugbatterie kom-
men.

!

Das schwarze Kabel gewährleistet die Erdung.
Dieses Kabel wie auch die Erdungskabel an-
derer Produkte (insbesondere von Hochstrom-
produkten wie Leistungsverstärker) müssen
separat verdrahtet werden. Anderenfalls kann
es zu einem Brand oder einer Funktionsstö-
rung kommen, wenn sich die Kabel versehent-
lich lösen.

De

103

Abschnitt

Deutsch

03

Installation
