Collegamenti

Importante

!

Quando si installa questa unità in un veicolo
che non dispone della posizione ACC (acces-
soria) per l

’

interruttore della chiave di avvia-

mento, se non si collega il cavo rosso a un
terminale accoppiato al funzionamento del-
l

’

interruttore della chiave di avviamento, la

batteria potrebbe scaricarsi.

O

N

S

T

A

R

T

O

F

F

Con posizione ACC

Senza posizione ACC

!

Se questa unità viene utilizzata in condizioni
diverse dalle seguenti, potrebbero verificarsi
incendi o malfunzionamenti.

—

Veicoli dotati di batteria da 12 volt e messa
a terra negativa.

—

Altoparlanti con uscita nominale da 50 W
e impedenza nominale compresa tra 4
ohm e 8 ohm.

!

Per evitare rischi di cortocircuito, surriscalda-
mento o malfunzionamento, accertarsi di se-
guire le indicazioni riportate di seguito.

—

Prima dell

’

installazione, scollegare il mor-

setto negativo della batteria.

—

Assicurare i cavi con morsetti per cavi o
nastro adesivo. Per proteggere i cavi, avvol-
gere nastro adesivo attorno agli stessi nei
punti in cui entrano in contatto con parti
metalliche.

—

Posizionare tutti i cavi in modo che non
possano entrare in contatto con compo-
nenti mobili, come la leva del cambio e i bi-
nari dei sedili.

—

Non posizionare i cavi in luoghi soggetti a
surriscaldamento, come le bocchette del-
l

’

impianto di riscaldamento.

—

Non collegare il cavo giallo alla batteria fa-
cendolo passare attraverso fori nel vano
motore.

—

Rivestire tutti i connettori scollegati con
nastro isolante.

—

Non mettere in cortocircuito i cavi.

—

Non condividere mai l

’

alimentazione con

altri dispositivi tagliando l

’

isolante del cavo

di alimentazione dell

’

unità. La capacità di

carico di corrente del cavo è limitata.

—

Utilizzare esclusivamente un fusibile con
la portata prescritta.

—

Non collegare mai direttamente a terra il
cavo negativo dell

’

altoparlante.

—

Non legare mai assieme cavi negativi di
più altoparlanti.

!

Quando questa unità è accesa, i segnali di
controllo vengono trasmessi dal cavo blu/
bianco. Collegare questo cavo al telecomando
di sistema di un amplificatore di potenza
esterno o al terminale di controllo del relè del-
l

’

antenna automatica del veicolo (max. 300

mA 12 V CC). Se il veicolo è dotato di un

’

an-

tenna a vetro, collegarla al terminale di ali-
mentazione di potenza dell

’

antenna.

!

Non collegare mai il cavo blu/bianco al termi-
nale di alimentazione dell

’

amplificatore di po-

tenza esterno. Inoltre, non collegarlo mai al
terminale di alimentazione dell

’

antenna auto-

matica. In caso contrario, la batteria potrebbe
scaricarsi o potrebbero verificarsi malfunzio-
namenti.

!

Il cavo nero è la messa a terra. I cavi di messa
a terra per questa unità e per le altre apparec-
chiature (soprattutto per i prodotti ad alta ten-
sione, quali l

’

amplificatore di potenza) devono

essere collegati separatamente. In caso con-
trario, se scollegati accidentalmente, potreb-
bero provocare incendi o malfunzionamenti.

Questa unità

1

3

4

5

2

1

Ingresso cavo di alimentazione

2

Uscita posteriore o del subwoofer

3

Ingresso antenna

4

Fusibile (10 A)

It

58

Sezione

03

Installazione

5

Ingresso remoto cablato

Solo per i modelli DEH-2300UB, DEH-2300UBB
e DEH-2320UB

.

È possibile collegare un adattatore per teleco-
mando cablato (venduto a parte).

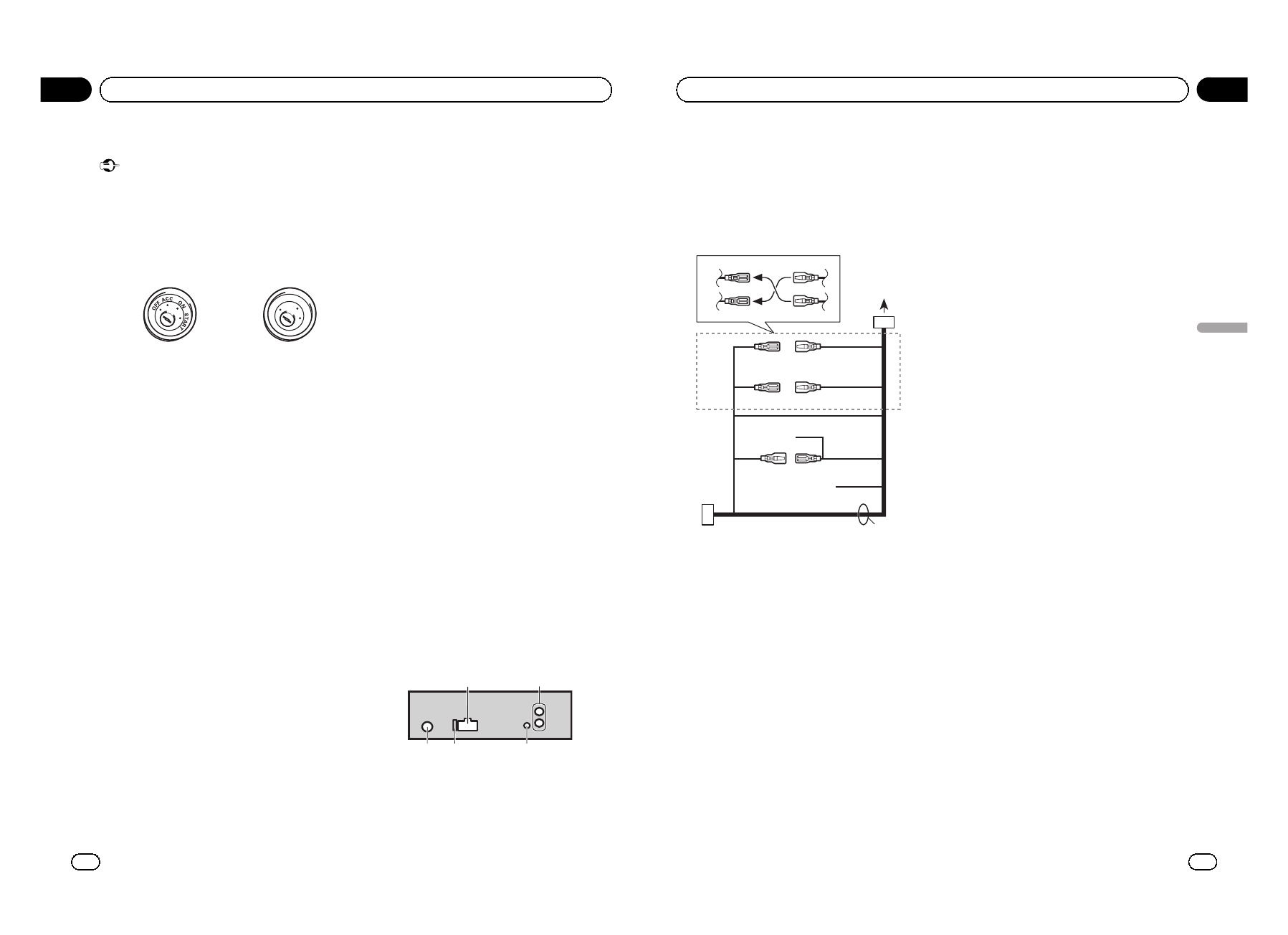

Cavo di alimentazione

1

3

3

2

4

4

5

5

6

6

b

8

9

7

a

e

d

c

1

All

’

ingresso del cavo di alimentazione

2

A seconda del tipo di veicolo, la funzione di

3

e

5

potrebbe essere diversa. In questo caso,

accertarsi di collegare

4

a

5

e

6

a

3

.

3

Giallo
Riserva (o accessorio)

4

Giallo
Collegare al terminale di alimentazione co-
stante 12 V.

5

Rosso
Accessorio (o riserva)

6

Rosso
Collegare al terminale controllato dall

’

interrut-

tore di accensione (12 V CC).

7

Collegare insieme i cavi dello stesso colore.

8

Nero (messa a terra telaio)

9

Blu/bianco
La posizione dei pin del connettore ISO sarà
diversa a seconda del tipo di veicolo. Collega-

re

9

e

b

quando il Pin 5 è del tipo controllo

antenna. In un altro tipo di veicolo, non colle-
gare mai

9

e

b

.

a

Blu/bianco
Collegare al terminale di controllo del sistema
dell

’

amplificatore di potenza (max. 300 mA 12

V CC).

b

Blu/bianco
Collegare al terminale di controllo del relè del-
l

’

antenna automatica (max. 300 mA 12 V CC).

c

Giallo/nero

Solo per i modelli DEH-2300UB, DEH-2300UBB
e DEH-2320UB

.

Se si utilizza un apparecchio dotato di funzio-
ne di silenziamento, collegare questo cavo al
cavo di silenziamento audio di tale apparec-
chio. In caso contrario, non collegare il cavo
di silenziamento audio.

d

Cavi altoparlanti
Bianco: Anteriore sinistro

+

Bianco/nero: Anteriore sinistro

*

Grigio: Anteriore destro

+

Grigio/nero: Anteriore destro

*

Verde: Posteriore sinistro

+

o subwoofer

+

Verde/nero: Posteriore sinistro

*

o subwoofer

*

Viola: Posteriore destro

+

o subwoofer

+

Viola/nero: Posteriore destro

*

o subwoofer

*

e

Connettore ISO
In alcuni veicoli, il connettore ISO potrebbe es-
sere diviso in due. In questo caso, accertarsi
di collegare entrambi i connettori.

Note

!

Cambiare le impostazioni iniziali dell

’

unità.

Fare riferimento a

SW CONTROL

(impostazio-

ne dell

’

uscita posteriore e del subwoofer)

a pa-

gina 56.
L

’

uscita subwoofer di questa unità è mono.

!

Se si usa un subwoofer da 70 W (2

Ω

), assicu-

rarsi di collegarlo ai fili viola e viola/nero di
questa unità. Non collegare niente ai fili verde
e verde/nero.

It

59

Sezione

Italiano

03

Installazione
