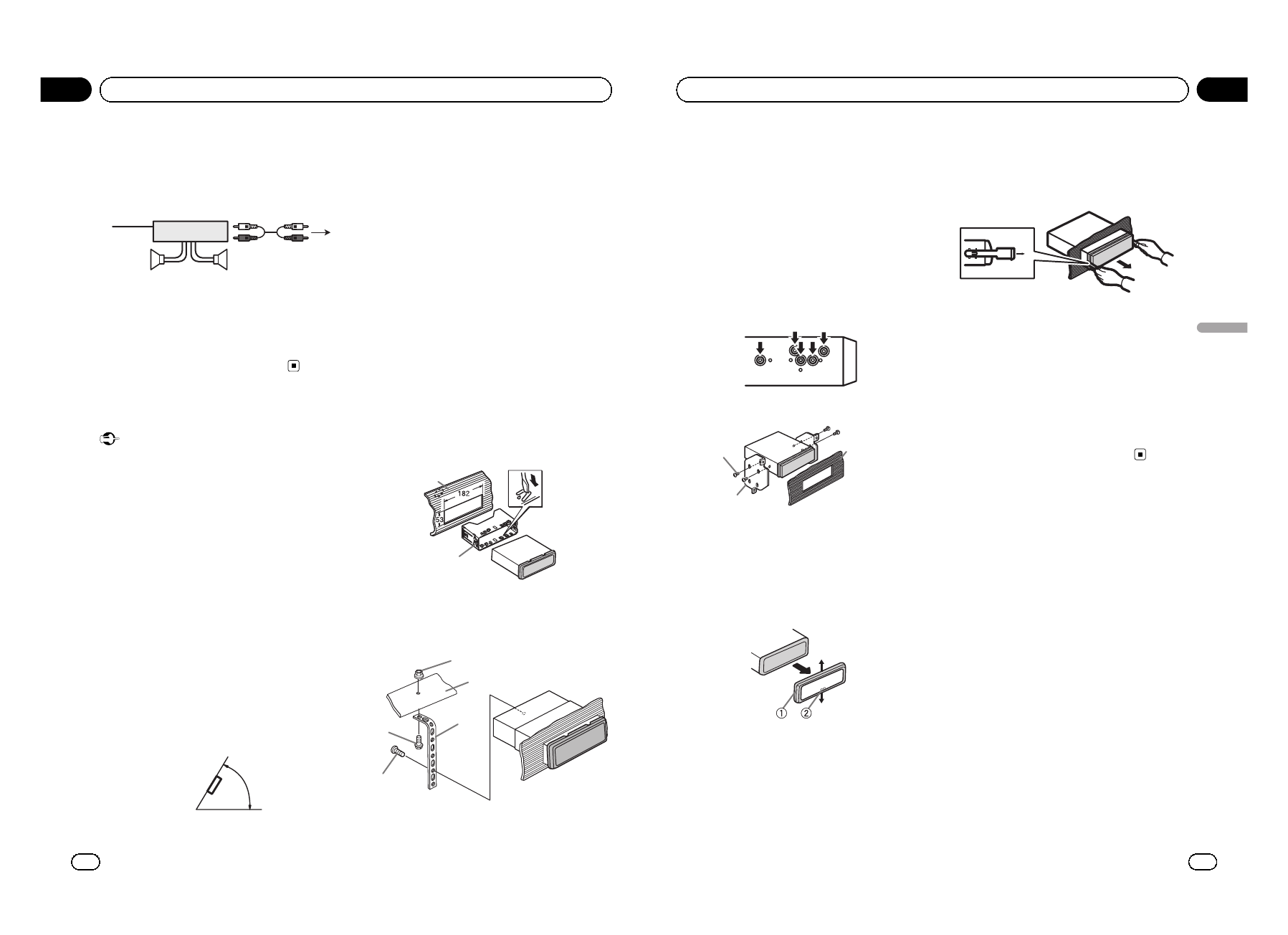

Amplificatore di potenza
(venduto a parte)

Eseguire questi collegamenti quando si usa
l

’

amplificatore opzionale.









1

3

2

4

5

5

1

Telecomando sistema
Collegare al cavo Blu/bianco.

2

Amplificatore di potenza (venduto a parte)

3

Collegare con un cavo RCA (venduto a parte)

4

All

’

uscita posteriore o del subwoofer

5

Altoparlanti posteriori o subwoofer

Installazione

Importante

!

Controllare tutti i collegamenti e i sistemi
prima dell

’

installazione finale.

!

Non utilizzare componenti non approvati, poi-
ché potrebbero provocare malfunzionamenti.

!

Consultare il rivenditore se l

’

installazione ri-

chiede la trapanatura di fori o altre modifiche
del veicolo.

!

Non installare questa unità se:

—

potrebbe interferire con il funzionamento
del veicolo.

—

potrebbe procurare lesioni al passeggero
in caso di arresto improvviso del veicolo.

!

Se si surriscalda il laser a semiconduttore po-
trebbe subire danni. Non installare questa
unità in luoghi soggetti a surriscaldamento,
come in prossimità delle bocchette dell

’

im-

pianto di riscaldamento.

!

Le prestazioni ottimali si ottengono quando
l

’

unità viene installata con un

’

angolazione in-

feriore a 60°.

60°

Montaggio DIN anteriore/
posteriore

Questa unità può essere installata corretta-
mente sia dalla posizione di montaggio ante-
riore, sia dalla posizione di montaggio
posteriore.
Durante l

’

installazione utilizzare componenti

disponibili in commercio.

Montaggio DIN anteriore

1

Inserire la fascetta di montaggio nel

cruscotto.

Se l

’

unità viene installata in uno spazio poco

profondo, utilizzare una fascetta di montaggio
fornita. Se dietro l

’

unità vi è spazio sufficiente,

utilizzare la fascetta di montaggio fornita con
il veicolo.

2

Assicurare la fascetta di montaggio uti-

lizzando un cacciavite per piegare le lin-
guette metalliche (90°) in posizione.

1

2

1

Cruscotto

2

Fascetta di montaggio

3

Installare l

’

unità come illustrato.

1

2

3

4

5

1

Dado

It

60

Sezione

03

Installazione

2

Paratia antifuoco o supporto in metallo

3

Staffa metallica

4

Vite

5

Vite (M4 × 8)

#

Accertarsi che l

’

unità sia installata saldamen-

te in posizione. Un

’

installazione instabile potreb-

be causare salti audio o altri malfunzionamenti.

Montaggio DIN posteriore

1

Determinare la posizione appropriata,

in modo che i fori sulla staffa e sul lato del-
l

’

unità corrispondano.

2

Serrare due viti su ciascun lato.

1

2

3

1

Vite autofilettante (5 mm × 8 mm)

2

Staffa di montaggio

3

Cruscotto o console

Rimozione dell

’

unità

1

Rimuovere la guarnizione.

1

Guarnizione

2

Linguetta intaccata

!

La rimozione del frontalino permette di ac-
cedere facilmente alla guarnizione.

!

Quando si riapplica la guarnizione, spinge-
re il lato con la linguetta intaccata verso il
basso.

2

Inserire le chiavi di estrazione fornite

su entrambi i lati dell

’

unità fino a che non

scattano in posizione.

3

Estrarre l

’

unità dal cruscotto.

Rimozione e reinserimento del
frontalino

È possibile rimuovere il frontalino per proteg-
gere l

’

unità dai furti.

Premere il tasto di rimozione e spingere il fron-
talino verso l

’

alto tirandolo verso l

’

esterno.

Per ulteriori dettagli, vedere

Rimozione del

frontalino per proteggere l

’

unità dai furti

e

Rein-

serimento del frontalino

a pagina 49.

It

61

Sezione

Italiano

03

Installazione
