2

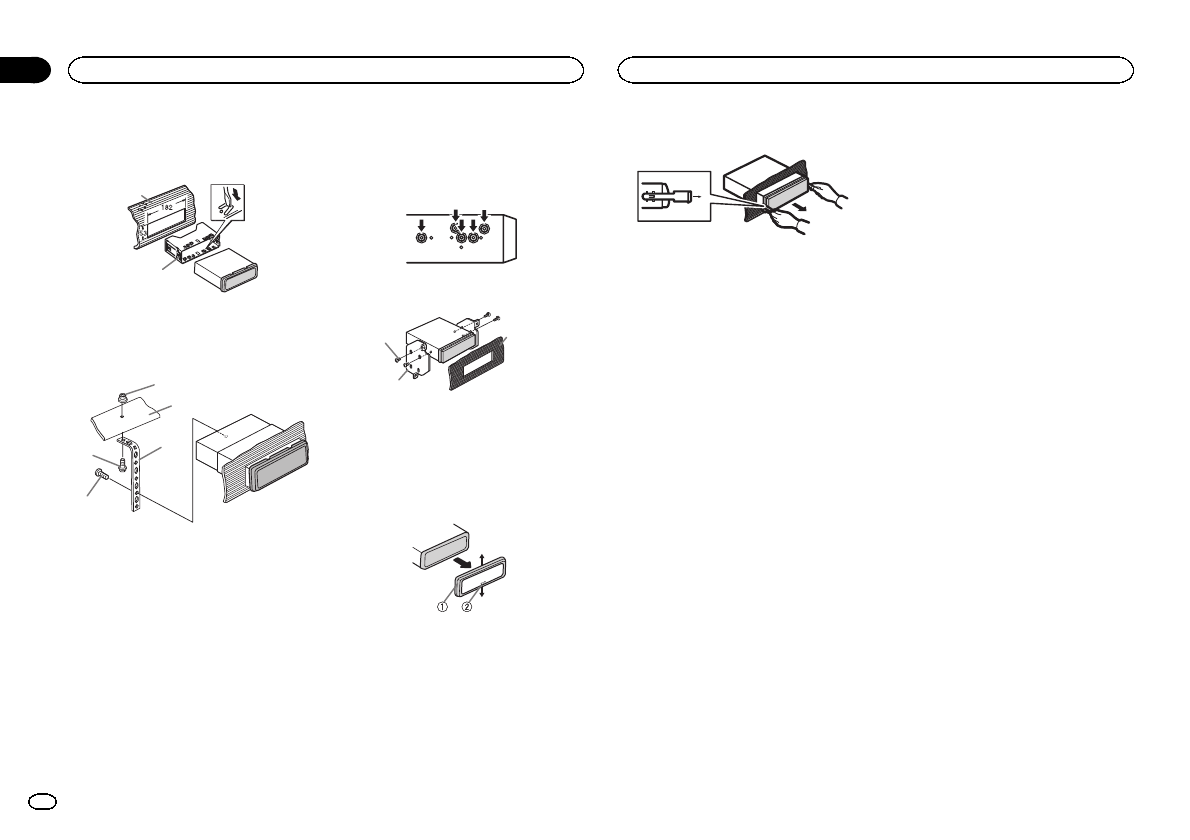

Zet de montagebehuizing vast door met

een schroevendraaier de metalen lipjes op
hun plaats te buigen (90°).

1

2

1

Dashboard

2

Montagebehuizing

3

Installeer het toestel zoals aangegeven.

1

2

3

4

5

1

Moer

2

Brandmuur of metalen steunvlak

3

Metalen band

4

Schroef

5

Schroef (M4 × 8)

#

Controleer of het toestel stevig op zijn plaats is

gemonteerd. Het toestel functioneert wellicht niet
naar behoren als het niet goed is bevestigd.

DIN-achtermontage

1

Bepaal de juiste positie waar de gaten in

de klem en in de zijde van het toestel op een
lijn liggen.

2

Draai aan elke kant twee schroeven vast.

1

2

3

1

Zelftappende schroef (5 mm × 8 mm)

2

Bevestigingsklem

3

Dashboard of console

Het toestel verwijderen

1

Verwijder de sierlijst.

1

Sierlijst

2

Lipje met inkeping

!

De sierlijst is gemakkelijker bereikbaar als u
het voorpaneel verwijdert.

!

Plaats de sierlijst terug met de kant met het
lipje met de inkeping onderaan.

2

Steek de meegeleverde uittreksleutels in

de beide kanten van het toestel totdat ze op
hun plaats klikken.

3

Trek het toestel uit het dashboard.

Het voorpaneel verwijderen en terug
bevestigen

U kunt het voorpaneel verwijderen om het toe-
stel tegen diefstal te beveiligen.
Druk op de knop om het voorpaneel los te
maken, duw het naar boven en trek het naar u
toe.
Raadpleeg

Het voorpaneel tegen diefstal ver wij-

deren

en

Het voorpaneel terugzetten

op bladzijde

72 voor meer informatie.

Installatie

78

Hoofdstuk

Installatie

Nl

03
