Das schwarze Kabel gewährleistet die Er-
dung. Dieses Kabel wie auch die Erdungska-
bel anderer Produkte (insbesondere von
Hochstromprodukten wie Leistungsverstär-
ker) müssen separat verdrahtet werden. An-
derenfalls kann es zu einem Brand oder
einer Funktionsstörung kommen, wenn sich
die Kabel versehentlich lösen.

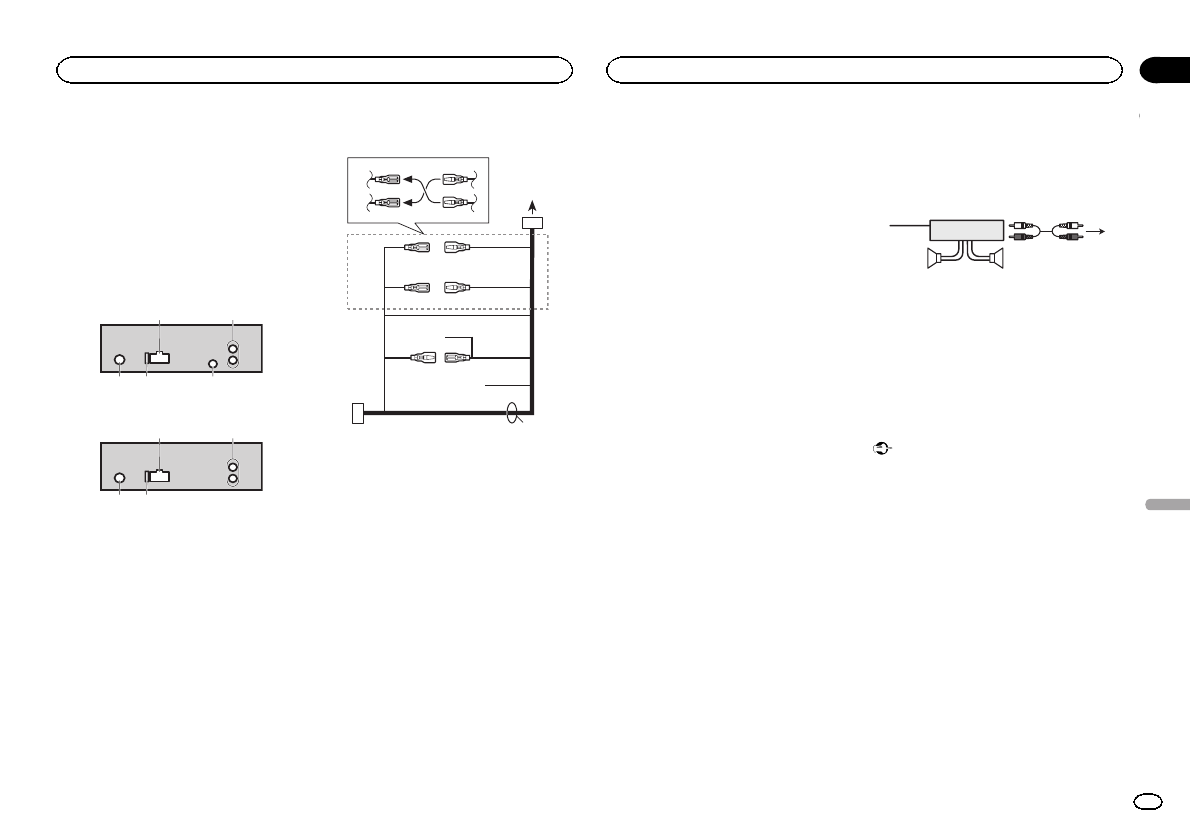

Dieses Gerät

DEH-142UB, DEH-140UB und DEH-140UBB

1

3

4

5

2

DEH-141UB

1

3

4

2

1

Netzkabelzugang

2

Heckausgang

3

Antenneneingang

4

Sicherung (10 A)

5

Eingang der festverdrahteten Fernbedienung
Es besteht die Möglichkeit, einen (separat er-
hältlichen) festverdrahteten Fernbedienungs-
adapter anzuschließen.

Netzkabel

1

3

3

2

4

4

5

5

6

6

b

8

9

7

a

e

d

c

1

Zum Netzzugang

2

Je nach Fahrzeugtyp können die Funktionen

3

und

5

variieren. Stellen Sie in diesem Fall

sicher, dass der Anschluss von

4

nach

5

und

6

nach

3

erfolgt.

3

Gelb
Reserveversorgung (oder Zubehör)

4

Gelb
An die Klemme der konstanten 12 V-Span-
nungsversorgung anschließen.

5

Rot
Zubehör (oder Reserveversorgung)

6

Rot
Verbindung mit der Klemme der zündungs-
gesteuerten Spannungsversorgung (12 V
Gleichspannung).

7

Verbinden Sie jeweils Anschlüsse derselben
Farbe miteinander.

8

Schwarz (Fahrgestell-Erdung)

9

Blau/Weiß
Die Pin-Position des ISO-Anschlusses variiert
je nach Fahrzeugtyp. Wird Pin 5 zur Steue-
rung der Antenne verwendet, verbinden Sie

9

und

b

. Verbinden Sie in jedem anderen

Fahrzeugtyp niemals

9

und

b

.

a

Blau/Weiß
Verbindung mit der Systemsteuerungsklem-
me des Leistungsverstärkers (max. 300 mA,
12 V Gleichspannung)

b

Blau/Weiß
Verbindung mit der Steuerungsklemme des
Automatikantennenrelais (max. 300 mA 12 V
Gleichspannung).

c

Gelb/Schwarz

Nur für DEH-142UB, DEH-140UB und DEH-
140UBB

.

Wenn Sie ein Gerät mit Stummschaltfunk-
tion verwenden, verbinden Sie diesen Draht
mit dem Draht der Audio-Stummschaltung
dieses Geräts. Andernfalls sollte der Draht
der Audio-Stummschaltung (Mute) frei blei-
ben.

d

Lautsprecherkabel
Weiß: Vorn links

+

Weiß/Schwarz: Vorn links

*

Grau: Vorn rechts

+

Grau/Schwarz: Vorn rechts

*

Grün: Hinten links

+

Grün/Schwarz: Hinten links

*

Violett: Hinten rechts

+

Violett/Schwarz: Hinten rechts

*

e

ISO-Anschluss
Bei manchen Fahrzeugtypen kann der ISO-
Anschluss zweigeteilt sein. Stellen Sie in die-
sem Fall sicher, dass zu beiden Anschlüssen
Verbindungen hergestellt werden.

Leistungsverstärker (separat
erhältlich)

Führen Sie diese Verkabelungen beim Gebrauch
eines optionalen Verstärkers durch.









1

3

2

4

5

5

1

Systemfernbedienung
Verbindung mit blau/weißem Kabel.

2

Leistungsverstärker (separat erhältlich)

3

Verbindung mit Cinch-Kabeln (separat er-
hältlich)

4

Zum Heckausgang

5

Hecklautsprecher

Installation

Wichtig

!

Überprüfen Sie vor der endgültigen Installa-
tion alle Anschlüsse und Systeme.

!

Die Verwendung nicht zugelassener Teile
kann eine Funktionsstörung zur Folge haben.

!

Wenden Sie sich an Ihren Fachhändler, wenn
für die Installation Löcher gebohrt oder ande-
re Änderungen am Fahrzeug vorgenommen
werden müssen.

!

Installieren Sie dieses Gerät keinesfalls an
folgenden Orten:

—

Orte, an denen das Gerät die Steuerung des
Fahrzeugs behindern könnte.

—

Orte, an denen das Gerät die Insassen des
Fahrzeugs im Anschluss an eine Schnell-
bremsung verletzen könnte.

!

Der Halbleiterlaser kann durch Überhitzung
beschädigt werden. Installieren Sie dieses
Gerät deshalb in sicherer Entfernung von Hit-
zequellen, wie z. B. Heizöffnungen.

Deutsch

Installation

63
