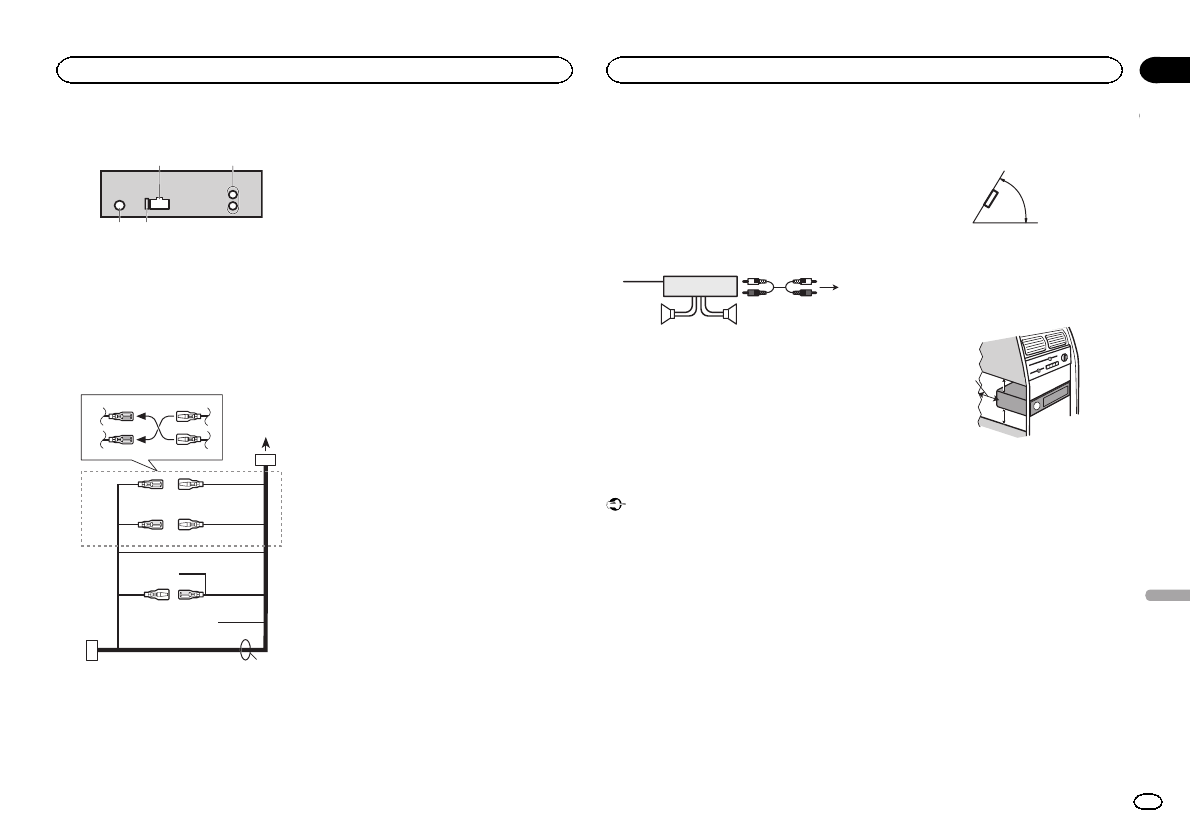

DEH-141UB

1

3

4

2

1

Ingang stroomkabel

2

Achteruitgang

3

Antenne-ingang

4

Zekering (10 A)

5

Ingang voor draadafstandsbediening
Een bedrade afstandsbedieningsadapter kan
aangesloten worden (los verkrijgbaar).

Stroomkabel

1

3

3

2

4

4

5

5

6

6

b

8

9

7

a

e

d

c

1

Naar ingang stroomkabel

2

De functie van

3

en

5

kan verschillen af-

hankelijk van het type voertuig. Verbind in
dat geval

4

met

5

en

6

met

3

.

3

Geel
Back-up (of accessoire)

4

Geel
Aansluiten op de constante 12 V-voedings-
aansluiting.

5

Rood
Accessoire (of back-up)

6

Rood
Aansluiten op een aansluiting die door de
contactschakelaar wordt aangestuurd (12 V
gelijkstroom).

7

Verbind kabels van dezelfde kleur met elkaar.

8

Zwart (chassisaarding)

9

Blauw-wit
De pinpositie van de ISO-connector verschilt
naargelang het type voertuig. Als pin 5 de an-
tenne aanstuurt, verbindt u

9

en

b

. In an-

dere typen voertuigen verbindt u

9

en

b

nooit.

a

Blauw/wit
Aansluiten op systeembedieningsaansluiting
van de versterker (maximaal 300 mA, 12 V ge-
lijkstroom).

b

Blauw-wit
Aansluiten op bedieningsaansluiting van de
gemotoriseerde antenne (maximaal 300 mA,
12 V gelijkstroom).

c

Geel/zwart

Alleen voor DEH-142UB, DEH-140UB en DEH-
140UBB

.

Als u apparatuur met dempingsfunctie ge-
bruikt, verbindt u deze draad met de draad
voor audiodemping op die apparatuur. Als u
zulke apparatuur niet gebruikt, verbindt u de
draad voor audiodemping niet.

d

Luidsprekerkabels
Wit: Linksvoor

+

Wit/zwart: Linksvoor

*

Grijs: Rechtsvoor

+

Grijs/zwart: Rechtsvoor

*

Groen: Linksachter

+

Groen/zwart: Linksachter

*

Violet: Rechtsachter

+

Violet/zwart: Rechtsachter

*

e

ISO-connector
Bij sommige voertuigen is de ISO-connector
in twee verdeeld. Verbind in dat geval beide
connectoren.

Versterker (apart verkrijgbaar)

Maak deze verbindingen als de optionele verster-
ker wordt gebruikt.









1

3

2

4

5

5

1

Systeemafstandsbediening
Verbinden met blauw-witte kabel.

2

Versterker (apart verkrijgbaar)

3

Aansluiten op RCA-kabels (apart verkrijg-
baar)

4

Naar achteruitgang

5

Luidsprekers achterin

Installatie

Belangrijk

!

Controleer alle aansluitingen en systemen
voordat u de installatie voltooit.

!

Gebruik geen onderdelen van andere fabri-
kanten; deze kunnen storingen veroorzaken.

!

Neem contact op met uw dealer als er voor
de installatie gaten moeten worden geboord
of als er andere aanpassingen aan het voer-
tuig nodig zijn.

!

Installeer dit toestel niet op een plaats waar:

—

het de besturing van het voertuig kan belem-
meren.

—

het de inzittenden kan verwonden bij een
noodstop.

!

De halfgeleiderlaser raakt bij oververhitting
beschadigd. Plaats dit apparaat niet op plaat-
sen waar het warm wordt, zoals nabij de uit-
laat van een kachel.

!

Dit toestel werkt het beste als het wordt ge-
plaatst onder een hoek van minder dan 60°.

60°

!

Laat bij het plaatsen voldoende ruimte vrij
achter het achterpaneel en wikkel losse ka-
bels zo dat ze de ventilatiegaten niet blokke-
ren; zorg altijd dat warmte goed wordt
afgevoerd tijdens gebruik van het toestel.

5cm

cm

Laat voldoende
ruimte vrij

5 cm

5 cm

DIN-bevestiging voor/achter

Dit toestel kan geïnstalleerd worden via een
voor- of achtermontage.
Gebruik voor installatie in de handel verkrijgbare
onderdelen.

DIN-voormontage

1

Schuif de montagebehuizing in het dash-

board.

Gebruik voor installatie in een ondiepe ruimte de
meegeleverde montagebehuizing. Als er vol-
doende ruimte is, gebruikt u de montagebehui-
zing die met het voertuig geleverd werd.

Nederlands

Installatie

77

Hoofdstuk

Installatie

Nl

03
