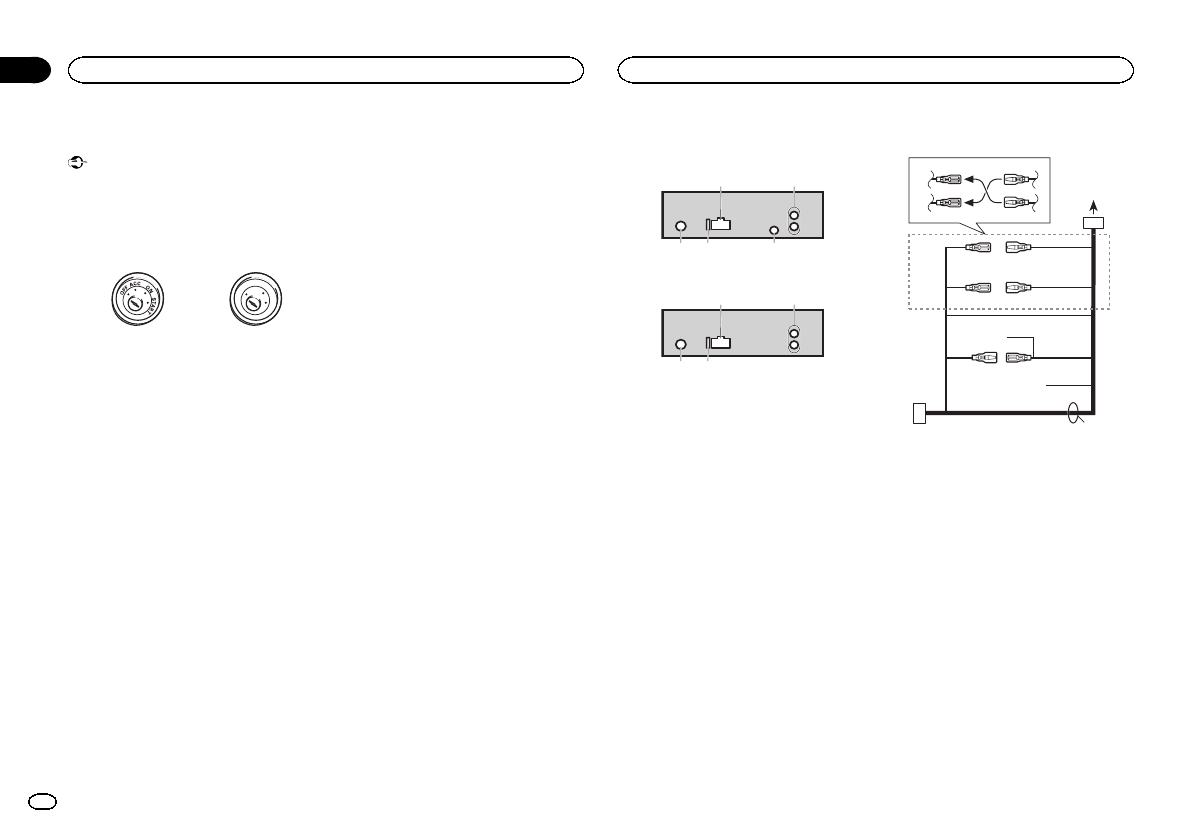

Conexiones

Importante

!

Cuando esta unidad se instale en un ve-
hículo sin posición ACC (accesorio) en la
llave de encendido, el cable rojo se debe co-
nectar al terminal que pueda detectar la ope-
ración de la llave de encendido. De lo
contrario, puede descargarse la batería.

O

N

S

T

A

R

T

O

F

F

Posición ACC

Sin posición ACC

!

El uso de esta unidad en unas condiciones
distintas de las indicadas a continuación po-
dría causar incendios o fallos de funciona-
miento.

—

Vehículos con una batería de 12 voltios y co-
nexión a tierra negativa.

—

Altavoces con 50 W (valor de salida) y 4 oh-
mios a 8 ohmios (valor de impedancia).

!

Para evitar cortocircuitos, sobrecalentamien-
to o fallos de funcionamiento, asegúrese de
seguir las siguientes instrucciones.

—

Desconecte el terminal negativo de la batería
antes de la instalación.

—

Asegure el cableado con pinzas para cables
o cinta adhesiva. Envuelva con cinta adhesiva
las partes en contacto con piezas metálicas
para proteger el cableado.

—

Mantenga los cables alejados de las partes
móviles, como la palanca de cambios y los
raíles de los asientos.

—

Coloque todos los cables alejados de lugares
calientes, como cerca de la salida del calefac-
tor.

—

No conecte el cable amarillo a la batería pa-
sándolo a través del orificio hasta el compar-
timiento del motor.

—

Cubra con cinta aislante los conectores de
cables que queden desconectados.

—

No acorte ningún cable.

—

Nunca corte el aislamiento del cable de ali-
mentación de esta unidad para compartir la
corriente con otros equipos. La capacidad de
corriente del cable es limitada.

—

Utilice un fusible con la intensidad nominal
indicada.

—

Nunca conecte el cable negativo de los alta-
voces directamente a tierra.

—

Nunca empalme los cables negativos de va-
rios altavoces.

!

Cuando se enciende esta unidad, se emite
una señal de control a través del cable azul/
blanco. Conecte este cable al mando a dis-
tancia del sistema de un amplificador de po-
tencia externo o al terminal de control del
relé de la antena automática del vehículo
(máx. 300 mA 12 V CC). Si el vehículo posee
una antena integrada en el cristal del para-
brisas, conéctela al terminal de la fuente de
alimentación del amplificador de la antena.

!

Nunca conecte el cable azul/blanco al termi-
nal de potencia de un amplificador de poten-
cia externo. Ni tampoco lo conecte al
terminal de potencia de la antena automáti-
ca. De lo contrario, puede descargarse la ba-
tería o producirse un fallo de
funcionamiento.

!

El cable negro es el cable a tierra. Los cables
a tierra de esta unidad y de otros productos
(especialmente productos de alta tensión,
como amplificadores de potencia) se deben
conectar por separado. De lo contrario,
puede producirse un incendio o un fallo de
funcionamiento si se desconectan por acci-
dente.

Esta unidad

DEH-142UB, DEH-140UB y DEH-140UBB

1

3

4

5

2

DEH-141UB

1

3

4

2

1

Entrada del cable de alimentación

2

Salida trasera

3

Entrada de la antena

4

Fusible (10 A)

5

Entrada remota conectada
Es posible conectar un adaptador de mando
a distancia físicamente conectado (se vende
por separado).

Cable de alimentación

1

3

3

2

4

4

5

5

6

6

b

8

9

7

a

e

d

c

1

A la toma del cable de alimentación

2

Según el tipo de vehículo, las funciones de

3

y

5

pueden ser diferentes. En este caso,

conecte

4

a

5

y

6

a

3

.

3

Amarillo
Reserva (o accesorio)

4

Amarillo
Conectar al terminal de alimentación cons-
tante de 12 V.

5

Rojo
Accesorio (o reserva)

6

Rojo
Conectar al terminal controlado por la llave
de encendido (12 V CC).

7

Conecte entre sí los cables del mismo color.

8

Negro (Toma de tierra del chasis)

9

Azul/blanco
La posición de las patillas del conector ISO
será diferente según el tipo de vehículo. Co-
necte

9

y

b

cuando la patilla 5 sea del tipo

control de antena. En otro tipo de vehículo,
no se deben conectar nunca

9

y

b

.

Instalación

48
