30 градусов (в пределах 5 градусов

влево или вправо). Ненадлежащая

установка блока на поверхности с

наклоном, превышающим указанные

отклонения, повышает вероятность

возникновения ошибок при отображе

-

нии местоположения автомобиля, и

может ухудшать характеристики ото

-

бражения иным способом.

30°

  Чтобы обеспечить надлежащее рассе

-

ивание тепла во время использования

данного устройства, при выполнении

установки следует убедиться, что

позади задней панели оставлено

достаточно свободного пространства,

и свернуть все свободные кабели

таким образом, чтобы они не блокиро

-

вали вентиляционные отверстия.

5 см

5 см

Оставить

просторное

место

■

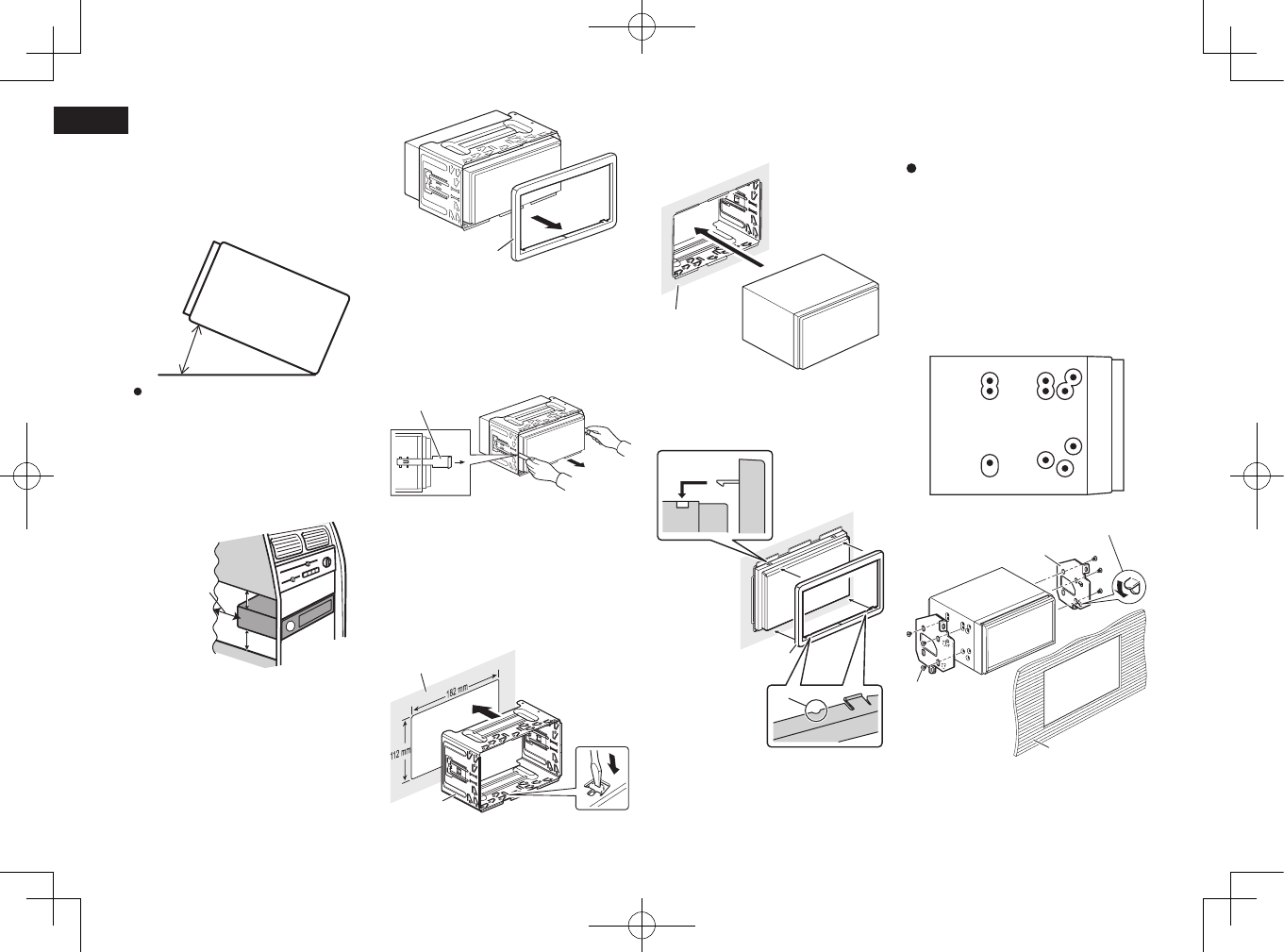

Перед установкой системы

1  Снимите накладную рамку.

Чтобы снять накладную рамку, потяните

наружу ее верхнюю и нижнюю часть.

1

1

  Накладная рамка

2  Вставьте прилагаемые ключи

для извлечения с обеих сторон

устройства до тех пор, пока они

не защелкнутся на месте.

3  Потяните устройство из

держателя.

1

1

  Ключ для извлечения

■

Установка с помощью держателя

1  Вставьте держатель в прибор

-

ную панель.

2  Зафиксируйте монтажную

обойму, загнув металличе

-

ские язычки (90°) с помощью

отвертки.

1

2

1

  Приборная панель

2

  Держатель

3  Установите данное устройство в

держатель.

1

1

  Приборная панель

4  Установите накладную рамку.

1

2

1

  Накладная рамка

2

  Паз

  Установите накладную рамку таким

образом, чтобы сторона с пазом была

направлена вниз.

■

Установка с использованием

боковых отверстий для винтов

данного изделия

  Установка данного изделия на

заводской кронштейн для уста

-

новки радиоблока.

Расположите данное изделие таким

образом, чтобы отверстия для болтов

совпадали с отверстиями для болтов

на кронштейне и затяните болты в трех

точках с каждой стороны.

Используйте либо винты со сфериче

-

ской головкой большого размера (5 мм

× 8 мм), либо винты с плоской головкой

(5 мм × 9 мм), в зависимости от формы

отверстий для винтов на кронштейне.

1

2

3

Если предохранитель мешает установке,

его можно согнуть.

1

  Заводской кронштейн для установки

радиоблока

2

  Приборная панель или консоль
