< CRB4495-A >

31

Глава

77

Ru

использовании других кабелей положе

-

ние соединения может отличаться, что

приведет к появлению помех в изображе

-

нии и звуке.

OK

G

V

R

L

G

R

V

L

Левый аудиоканал (белый)
Правый аудиоканал (красный)
Видео (желтый)
Заземление

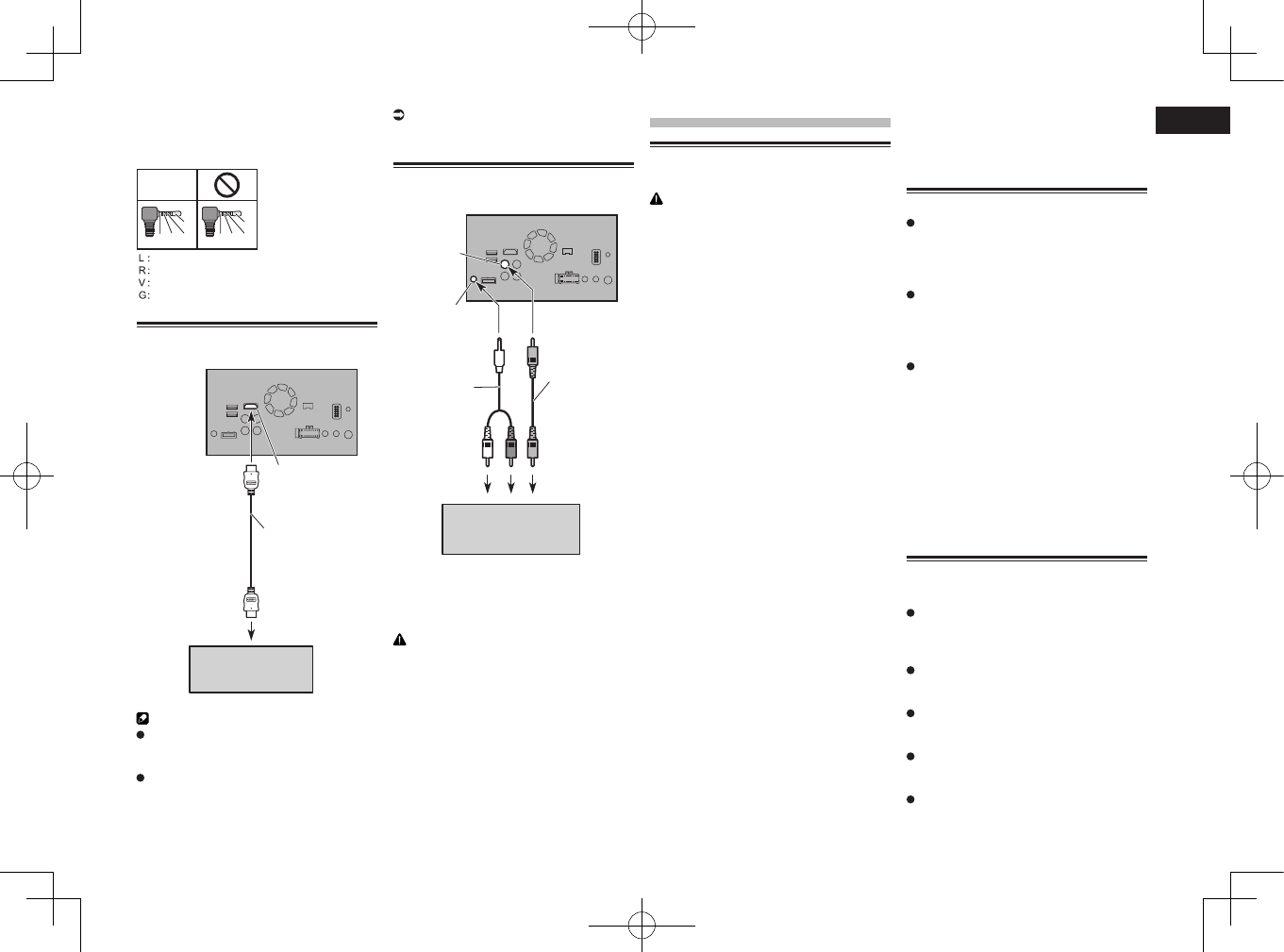

Подключение устройства HDMI

Устройство HDMI

(продается отдельно)

HDMI-порт

Высокоскоростной

кабель HDMI

®

(продается отдельно)

Данное изделие

 Примечания

  Подробную информацию о работе

с устройствами HDMI см. в разделе

Глава 17.

  При использовании высокоскорост

-

ного кабеля HDMI

®

 надежно зафик

-

сируйте его с помощью хомута для

кабеля.

 Подробную информацию см. в раз

-

деле Фиксация высокоскоростного

кабеля HDMI

®

 на стр. 75.

Подключение заднего дисплея

Задний дисплей с

входными гнездами RCA

(продается отдельно)

Кабель с

мини-штекером

(продается отдельно)

RCA-кабель

(продаются

отдельно)

К аудиовходам

К видеовходу

Задний выход

аудиосигнала

Желтый

(V OUT)

Данное изделие

■

При использовании заднего дис

-

плея, подключенного к заднему

видеовыходу

 ПРЕДУПРЕЖДЕНИЕ

ЗАПРЕЩАЕТСЯ устанавливать

задний дисплей в местах, с которых

водитель может просматривать виде

-

оизображение во время управления

автомобилем.

Задний видеовыход данного изделия

используется для подключения экрана, с

помощью которого пассажиры, сидящие

на задних сидениях, могут просматри

-

вать видео.

Установка

Меры предосторожности перед

установкой

 ВНИМАНИЕ

Запрещено устанавливать систему

там или таким образом, где:

—

Она может нанести травму води

-

телю или пассажирам в случае

резкой остановки автомобиля.

—

Может препятствовать управлению

водителем автомобиля, например,

на полу напротив водительского

сиденья, вблизи рулевого колеса

или рычага переключения передач.

—

Для обеспечения правильной

установки следует использовать

детали, входящие в комплект и

соответственно указанным про

-

цедурам. Если какие-либо детали

не поставляются с изделием,

используйте совместимые детали

соответственно указанным про

-

цедурам после проверки деталей

дилером на совместимость. Если

используются не оригинальные

или не совместимые детали, это

может привести к повреждениям

внутренних деталей данного изде

-

лия или ослабить их крепление,

в результате чего изделие может

отделиться от панели крепления.

—

Не устанавливайте данное изделие

в таких местах, где оно может (i)

затруднять обзор водителю, (ii)

ухудшить работу любых систем

управления автомобилем или

систем безопасности, включая

подушки безопасности, кнопки

аварийной сигнализации, или

(iii) препятствовать возможности

водителя безопасно управлять

автомобилем.

—

Никогда не устанавливайте дан

-

ное изделие напротив или рядом

с местом на приборной панели,

двери или стойке, откуда будет осу

-

ществляться развертывание поду

-

шек безопасности автомобиля.

Обратитесь к руководству пользо

-

вателя автомобиля для получения

информации относительно мест

развертывания передних подушек

безопасности.

Перед установкой

  Обратитесь к своему дилеру для

получения информации о том, нужно

ли для осуществления установки свер

-

лить отверстия или вносить другие

изменения в конструкцию автомобиля.

  Перед окончанием установки системы

выполните временное соединение

проводов, чтобы убедиться в правиль

-

ности выполненных подключений и

надлежащей работе системы.

  Не устанавливайте данное изделие

в положение, при котором откры

-

вание ЖК-панели затруднено из-за

препятствий, например рычага пере

-

ключения передач. Перед установкой

данного изделия не забудьте оставить

достаточное пространство, так чтобы

ЖК-панель не препятствовала рычагу

переключения передач, когда она

полностью открыта. Это может созда

-

вать помехи для рычага переключения

передач или привести к неисправно

-

сти механизма данного изделия.

Установка данного изделия

■

Рекомендации по установке

  Запрещается устанавливать данное

изделие в местах, подвергающихся

воздействию высоких температур или

влажности, например в местах:

  ближайших к отопительным, вентиля

-

ционным отверстиям или диффузорам

кондиционера.

  на которые попадают прямые солнеч

-

ные лучи, например, на поверхности

приборной панели.

  на которые может попадать дождь,

например, возле двери или на полу

автомобиля.

  Устанавливайте данное изделие

горизонтально на поверхности, име

-

ющей отклонение в пределах от 0 до
