51

1

3

4

2

1

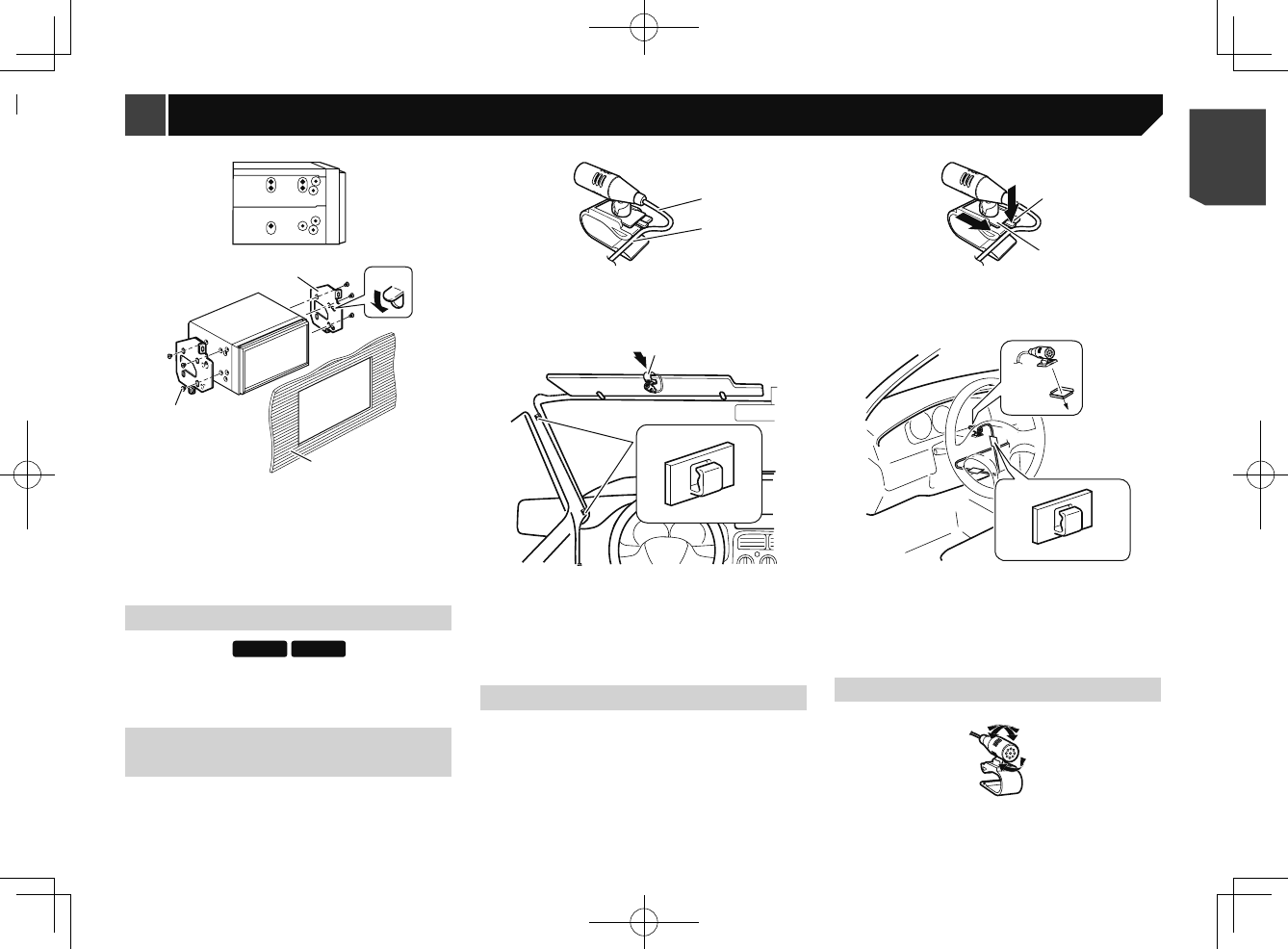

  Заводской кронштейн для установки радиоблока

2

  Если защелка препятствует установке, ее можно отогнуть

вниз.

3

  Приборная панель или консоль

4

  Винт со сферической головкой большого размера или болт с

плоской головкой

Используйте только винты, входящие в комплект поставки

данного изделия.

Установка микрофона

X5800BT

X2800BT



  Установите микрофон в таком месте и на таком расстоянии, с

которого легко будет восприниматься голос водителя.



  Убедитесь в том, что изделие выключено (ACC OFF) перед

подключением микрофона.

Установка на солнцезащитный

козырек

1  Проложите провод микрофона в паз.

1

2

1

  Провод микрофона

2

  Паз

2  Закрепите зажим на солнцезащитный козырек.

1

2

1

  Зажим микрофона

2

  Зажимы

Используйте отдельно продающиеся зажимы, чтобы закре

-

пить провод внутри автомобиля там, где это необходимо.

Устанавливайте микрофон на козырек, когда он находится в

поднятом положении. Если солнцезащитный козырек находится в

опущенном положении, голос водителя может не распознаваться.

Установка на рулевую колонку

1  Отсоедините подставку микрофона от зажима

микрофона, передвигая подставку микрофона

при нажатом лепестке.

1

2

1

  Лепесток

2

  Подставка микрофона

2  Закрепите микрофон на рулевой колонке.

2

1

1

  Двусторонняя лента

2

  Зажимы

Используйте отдельно продающиеся зажимы, чтобы закре

-

пить провод внутри автомобиля там, где это необходимо.

3  Расположите ее на достаточном расстоянии от

рулевого колеса.

Регулировка угла микрофона

3  Установите данное устройство в держатель.

1

1

  Приборная панель

4  Установите накладную рамку.

1 2

1

  Накладная рамка

2

  Паз

Установите накладную рамку таким образом, чтобы сторона с

пазом была направлена вниз.

Установка с использованием

боковых отверстий для винтов

данного изделия

1  Установка данного изделия на заводской крон-

штейн для установки радиоблока.

Расположите данное изделие таким образом, чтобы отверстия

для болтов совпадали с отверстиями для болтов на кронштейне, и

затяните болты в трех точках с каждой стороны.

Используйте либо винты со сферической головкой большого раз

-

мера (5 мм × 8 мм), либо винты с плоской головкой (5 мм × 9 мм),

в зависимости от формы отверстий для винтов на кронштейне.
