50

1

3

4

2

1

  Заводской кронштейн для установки радиоблока

2

  Если защелка препятствует установке, ее можно отогнуть

вниз.

3

  Приборная панель или консоль

4

  Винт со сферической головкой большого размера или болт с

плоской головкой

Используйте только винты, входящие в комплект поставки

данного изделия.

Установка микрофона

X5800BT

X2800BT



  Установите микрофон в таком месте и на таком расстоянии, с

которого легко будет восприниматься голос водителя.



  Убедитесь в том, что изделие выключено (ACC OFF) перед

подключением микрофона.

Установка на солнцезащитный

козырек

1  Проложите провод микрофона в паз.



  Перед окончанием установки системы выполните времен

-

ное соединение проводов, чтобы убедиться в правильности

выполненных подключений и надлежащей работе системы.

Рекомендации по установке



  Запрещается устанавливать данное изделие в местах, подвер

-

гающихся воздействию высоких температур или влажности,

например в местах:



  Ближайших к отопительным, вентиляционным отверстиям

или диффузорам кондиционера.



  На которые попадают прямые солнечные лучи, например на

поверхности приборной панели.



  На которые может попадать дождь, например возле двери или

на полу автомобиля.



  Устанавливайте данное изделие горизонтально на поверх

-

ности, имеющей отклонение в пределах от 0 до 30 градусов

(в пределах 5 градусов влево или вправо). Ненадлежащая

установка блока на поверхности с наклоном, превышающим

указанные отклонения, повышает вероятность возникнове

-

ния ошибок при отображении местоположения автомобиля

и может ухудшать характеристики отображения иным

способом.

30°



  Чтобы обеспечить надлежащее рассеивание тепла во

время использования данного устройства, при выполнении

установки следует убедиться, что позади задней панели

оставлено достаточно свободного пространства, и свернуть

все свободные кабели таким образом, чтобы они не блокиро

-

вали вентиляционные отверстия.

5 см

5 см

Оставить

просторное

место

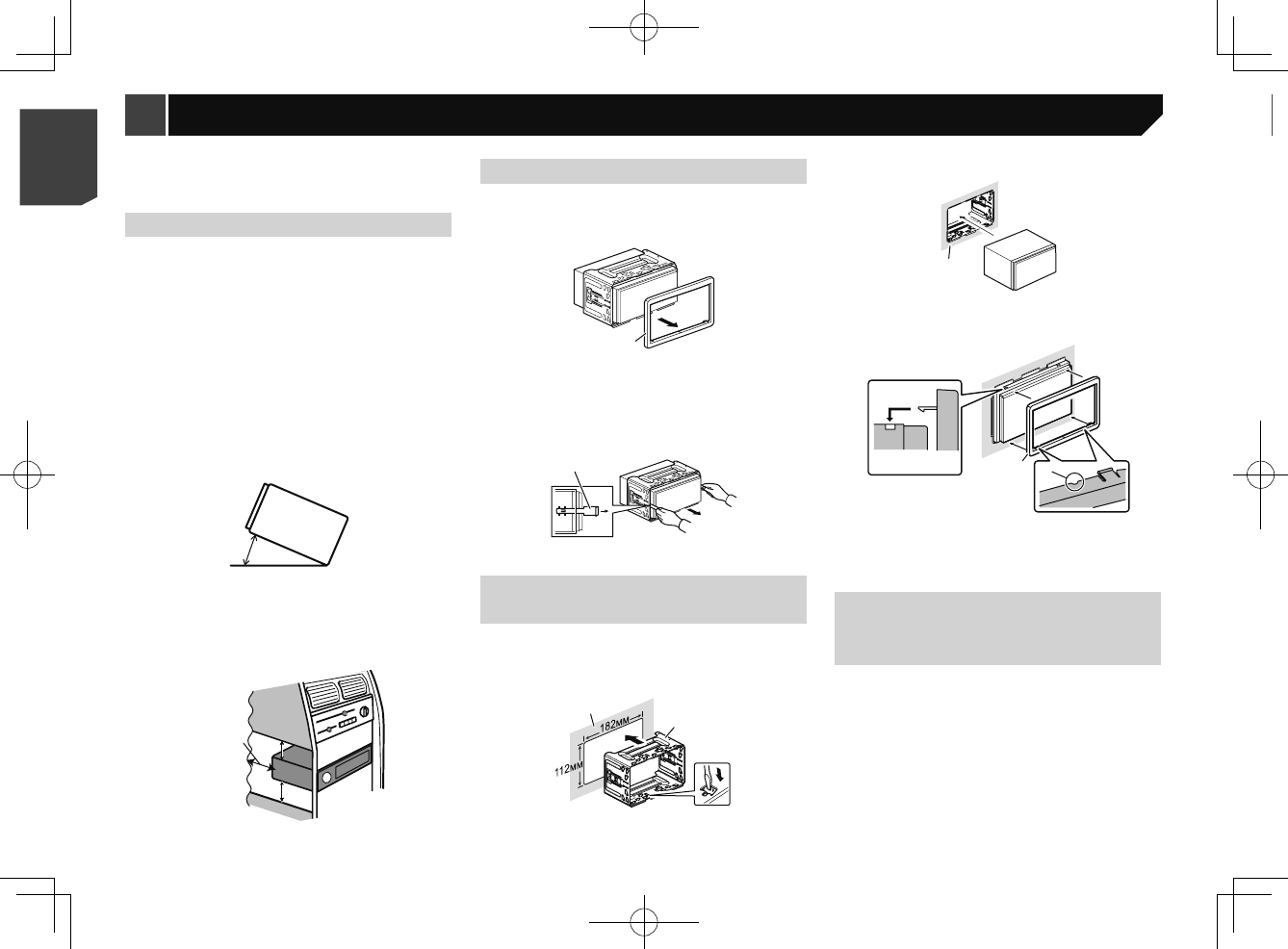

Перед установкой системы

1  Снимите накладную рамку.

Чтобы снять накладную рамку, потяните наружу ее верхнюю и

нижнюю часть.

1

1

  Накладная рамка

2  Вставьте прилагаемые ключи для извлечения с

обеих сторон устройства до тех пор, пока они не

защелкнутся на месте.

3  Потяните устройство из держателя.

1

1

  Ключ для извлечения

Установка с помощью

держателя

1  Вставьте держатель в приборную панель.
2  Зафиксируйте монтажную обойму, загнув метал-

лические язычки (90°) с помощью отвертки.

1

2

1

  Приборная панель

2

  Держатель

3  Установите данное устройство в держатель.

1

1

  Приборная панель

4  Установите накладную рамку.

1 2

1

  Накладная рамка

2

  Паз

Установите накладную рамку таким образом, чтобы сторона с

пазом была направлена вниз.

Установка с использованием

боковых отверстий для винтов

данного изделия

1  Установка данного изделия на заводской крон-

штейн для установки радиоблока.

Расположите данное изделие таким образом, чтобы отверстия

для болтов совпадали с отверстиями для болтов на кронштейне, и

затяните болты в трех точках с каждой стороны.

Используйте либо винты со сферической головкой большого раз

-

мера (5 мм × 8 мм), либо винты с плоской головкой (5 мм × 9 мм),

в зависимости от формы отверстий для винтов на кронштейне.

50

< CRB4734-A >

< CRB4734-A >
