49

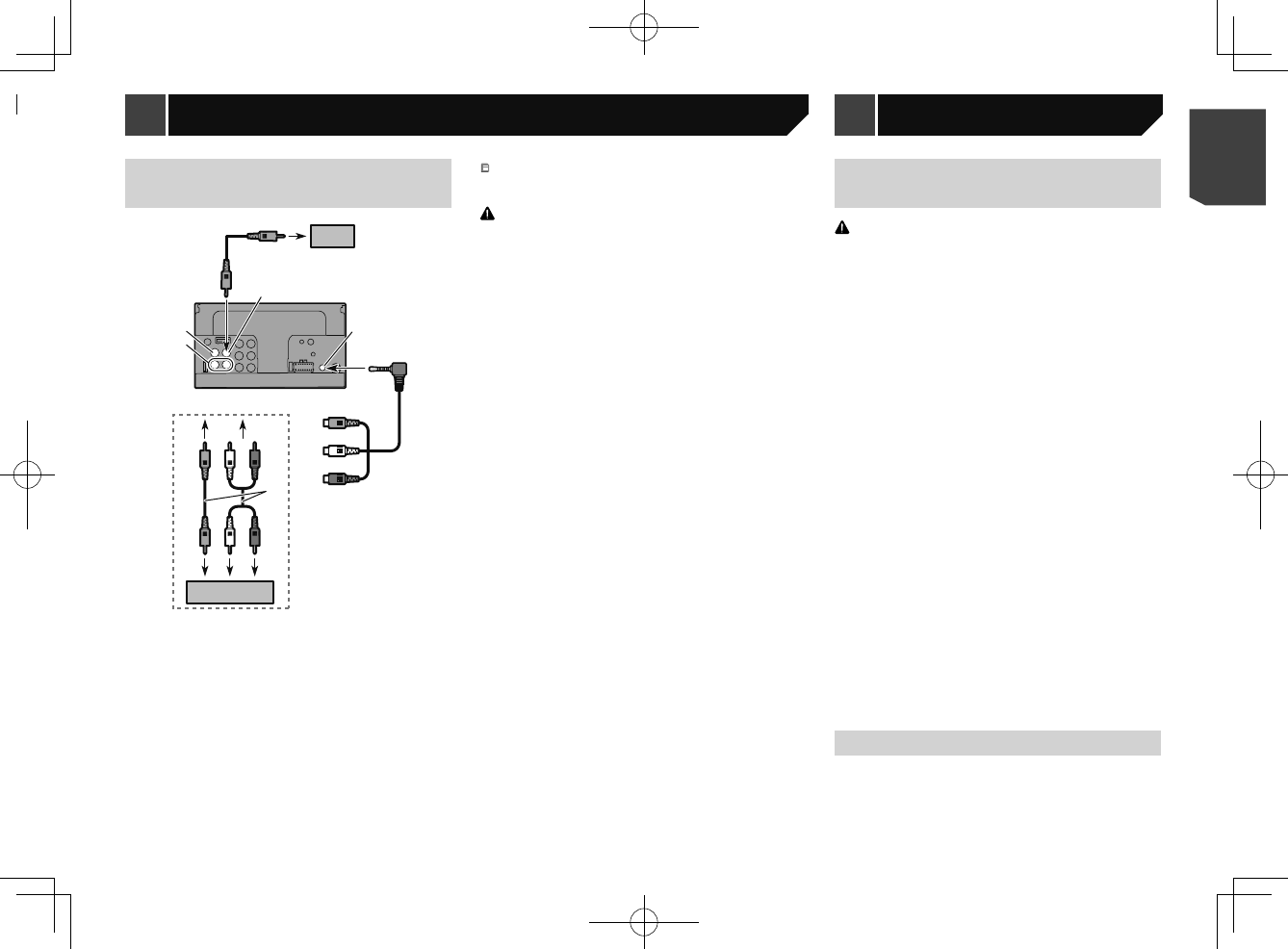

Внешний видеокомпонент и

дисплей

1

2

3

8

9

a

b

3

c

d

e

f

g

5

4

6
7

1

  Задний экран с гнездами RCA-входа

2

  К входу видео

3

  RCA-кабели (продается отдельно)

4

  Данное изделие

5

  Желтый (

V OUT

)

6

  Желтый (

V IN

)

7

  Красный, белый (

R IN

,

L IN

)

8

  AUX-вход

9

  AV-кабель с мини-гнездом (CD-RM10) (продается отдельно)

a

  Желтый

b

  Красный, белый

c

  К желтому

d

  К красному, белому

e

  К выходу видео

f

  К выходам аудио

g

  Внешний видеокомпонент (продается отдельно)

  Для использования внешнего видеокомпонента требуется

настройка.



  См.

AV-вход на стр. 31

ПРЕДУПРЕЖДЕНИЕ

ЗАПРЕЩАЕТСЯ устанавливать задний экран в местах, с

которых водитель может просматривать источник видеои-

зображения во время управления автомобилем.

Задний видеовыход данного изделия используется для подклю

-

чения экрана, с помощью которого пассажиры, сидящие на

задних сидениях, могут просматривать видео.

Меры предосторожности перед

установкой

ВНИМАНИЕ

Запрещено устанавливать систему там или таким образом,

где:



Она может нанести травму водителю или пассажирам в

случае резкой остановки автомобиля.



Может препятствовать управлению водителем автомо-

биля, например, на полу напротив водительского сиде-

нья, вблизи рулевого колеса или рычага переключения

передач.



Для обеспечения правильной установки следует исполь-

зовать детали, входящие в комплект и соответственно

указанным процедурам. Если какие-либо детали не

поставляются с изделием, используйте совместимые

детали соответственно указанным процедурам после

проверки деталей дилером на совместимость. Если

используются неоригинальные или несовместимые

детали, это может привести к повреждениям внутренних

деталей данного изделия или ослабить их крепление,

в результате чего изделие может отделиться от панели

крепления.



Не устанавливайте данное изделие в таких местах, где

оно может

(i) затруднять обзор водителю,

(ii) ухудшить работу любых систем управления авто-

мобилем или систем безопасности, включая подушки

безопасности, кнопки аварийной сигнализации, или

(iii) препятствовать возможности водителя безопасно

управлять автомобилем.



Никогда не устанавливайте данное изделие напротив

или рядом с местом на приборной панели, двери или

стойке, откуда будет осуществляться развертывание

подушек безопасности автомобиля. Обратитесь к

руководству пользователя автомобиля для получения

информации относительно мест развертывания перед-

них подушек безопасности.

Перед установкой



  Обратитесь к своему дилеру для получения информации

о том, нужно ли для осуществления установки сверлить

отверстия или вносить другие изменения в конструкцию

автомобиля.

Установка



  Участок полноэкранных изображений, отображаемый при

движении задним ходом, или наблюдение заднего вида

автомобиля может незначительно отличаться.

1

2

3

4

5

6

7

8

1

  Камера заднего вида (ND-BC8) (продается отдельно)

2

  К выходу видео

3

  RCA-кабель (поставляется с ND-BC8)

4

  Данное изделие

5

  Коричневый (

R.C IN

)

6

  Источник питания

7

  Силовой шнур

8

  Фиолетовый/белый (

REVERSE-GEAR SIGNAL INPUT

)



  См.

Силовой шнур на стр. 46

  Подключите только камеру заднего вида к

R.C IN

. Не под

-

ключайте любое другое оборудование.

  Чтобы использовать камеру заднего вида, необходимо прове

-

сти некоторые настройки.



  См.

Настройка камеры заднего вида на стр. 33

49
